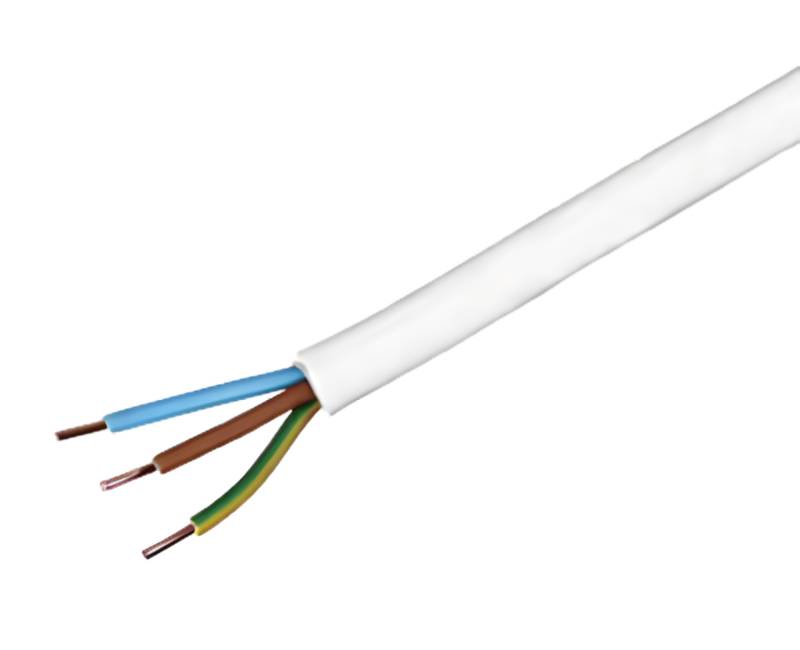

YDY-3X4 – installationskabel 3G4 mm², PVC, vit (ELEKTROKABEL)
YDY-3X4 är en rund, oskyddad installationskabel med tre enkeltrådiga (klass 1) kopparledare. Tvärsnittsarean är 4 mm² per ledare. beteckningen 3G4 betyder att en av de tre ledarna är en gulgrön jordledare. Kabeln innehåller alltså fas-, noll- och skyddsledare. Den stora tvärsnittsarean lämpar sig för mer krävande strömförsörjningar och längre kabeldragningar där man vill hålla spänningsfallet lågt. Enkeltråden behåller formen vid installation och fäster pålitligt i skruv- och räfflade klämmor.
Elektriskt är kabeln dimensionerad för märkspänning 450/750 V. Både ledarnas isolering och yttermanteln är av PVC. Den vita manteln har en ytterdiameter på 11 mm. Detta bör beaktas vid dimensionering av installationsrör, kanaler och genomföringar.
Kabelns driftstemperaturområde är -40…+70 °C. YDY-typen är avsedd för fast inomhusinstallation. Den kan installeras utanpåliggande samt under eller ovanpå putsade ytor.
Kabeln är rund och oskyddad (ingen skyddsmantel eller omgivande kopparskärm). Därför passar den för nätspännings kraft- och belysningskretsar. För datakommunikation och störningskänsliga signaler bör man välja en skärmad kabeltyp. Det finns även motsvarande YDY-kablar med andra antal ledare och tvärsnitt.
Tekniska data
- Beställkod: MMJ3X4
- Tillverkare: ELEKTROKABEL
- Tillverkarens typbeteckning: YDY-3X4
- Kabeltyp: YDY
- Ledartyp: strömledning
- Kabelkonstruktion: 3G4 mm²
- Antal ledare: 3 (en gulgrön jordledare)
- Ledarnas tvärsnittsarea: 4 mm²
- Ledarmaterial: koppar (Cu)
- Ledarkonstruktion: enkeltråd (järntråd)
- Tvärsnittets form: rund
- Skärmens konstruktion: oskyddad
- Isolationsmaterial: PVC
- Isoleringens färg: vit
- Ledarens ytterdiameter: 11 mm
- Märkspänning: 450/750 V
- Provspänning: 2,5 kV
- Driftstemperatur: -40…+70 °C
- Ledarens högsta tillåtna temperatur: +70 °C
- Högsta tillåtna temperatur vid kortslutning: +160 °C
- Standarder: PN-E-90068, HD 308 S2 (ledarnas färgkodning)
- Direktiv: RoHS
