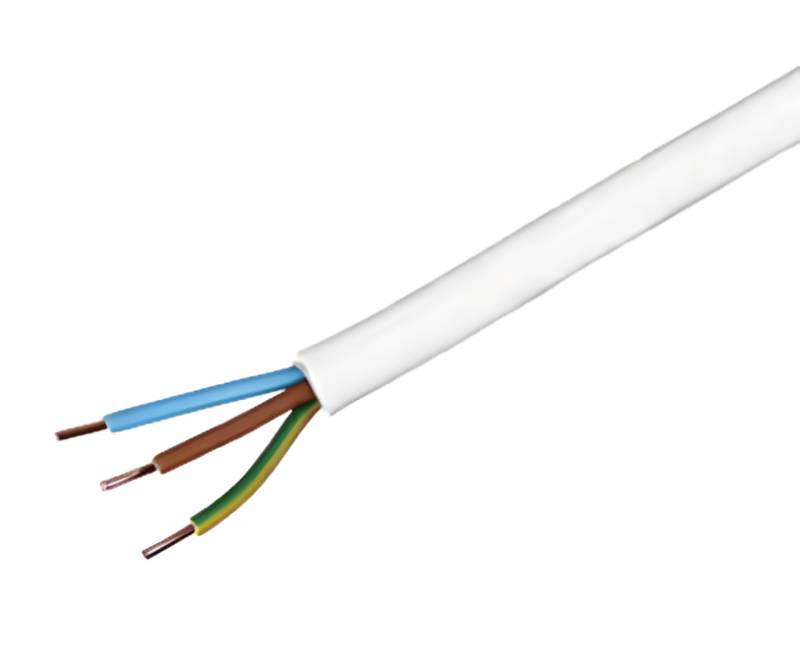

YDY-3X6 – installationskabel 3G6 mm², PVC, vit (ELEKTROKABEL)
YDY-3X6 är en rund, oskyddad installationskabel med tre enkeltrådiga (klass 1) kopparledare. Tvärsnittsarean är 6 mm² per ledare. beteckningen 3G6 innebär att en av de tre ledarna är en gulgrön jordledare. Kabeln har alltså fas-, neutral- och skyddsledare. Stor tvärsnittsarea passar för strömförsörjningar med hög belastning och längre kabeldragningar där man vill hålla spänningsfallet lågt. Enkeltrådig ledare behåller formen vid installation. Ledarens styvhet bör beaktas vid dimensionering av böjningsradier och utrymme för kopplingar.
Elektriskt är kabeln dimensionerad för märkspänningen 450/750 V. Både ledarnas isoleringar och yttre mantel är av PVC. Den vita mantelns yttre diameter är 12,3 mm. Detta bör beaktas vid dimensionering av installationsrör, kanaler och genomföringar.
Kabelns driftstemperaturområde är -40…+70 °C. YDY-typen är avsedd för fast inomhusinstallation. Den kan monteras synligt samt ovanpå eller inuti putsade ytor.
Kabeln är rund och oskyddad (ingen skyddsmantel eller omgivande kopparskärm). Därför lämpar den sig för nätspänningens kraft- och belysningskretsar. För dataöverföring och störningskänsliga signaler bör en skärmad kabeltyp väljas. Finns även motsvarande YDY-kablar med andra antal ledare och tvärsnittsareor.
Tekniska data
- Beställkod: MMJ3X6
- Tillverkare: ELEKTROKABEL
- Tillverkarens typbeteckning: YDY-3X6
- Kabeltyp: YDY
- Ledartyp: strömledare
- Kabelkonstruktion: 3G6 mm²
- Antal ledare: 3 (en gulgrön jordledare)
- Ledararea: 6 mm²
- Ledarmaterial: koppar (Cu)
- Ledarkonstruktion: enkeltrådig (stålgarn)
- Tvärsnittsform: rund
- Skärmning: oskyddad
- Isolationsmaterial: PVC
- Isoleringsfärg: vit
- Ledarens yttre diameter: 12,3 mm
- Märkspänning: 450/750 V
- Provspänning: 2,5 kV
- Driftstemperatur: -40…+70 °C
- Ledarens högsta tillåtna temperatur: +70 °C
- Högsta tillåtna temperatur vid kortslutning: +160 °C
- Standarder: PN-E-90068, HD 308 S2 (ledningarnas färgkodning)
- Direktiv: RoHS
