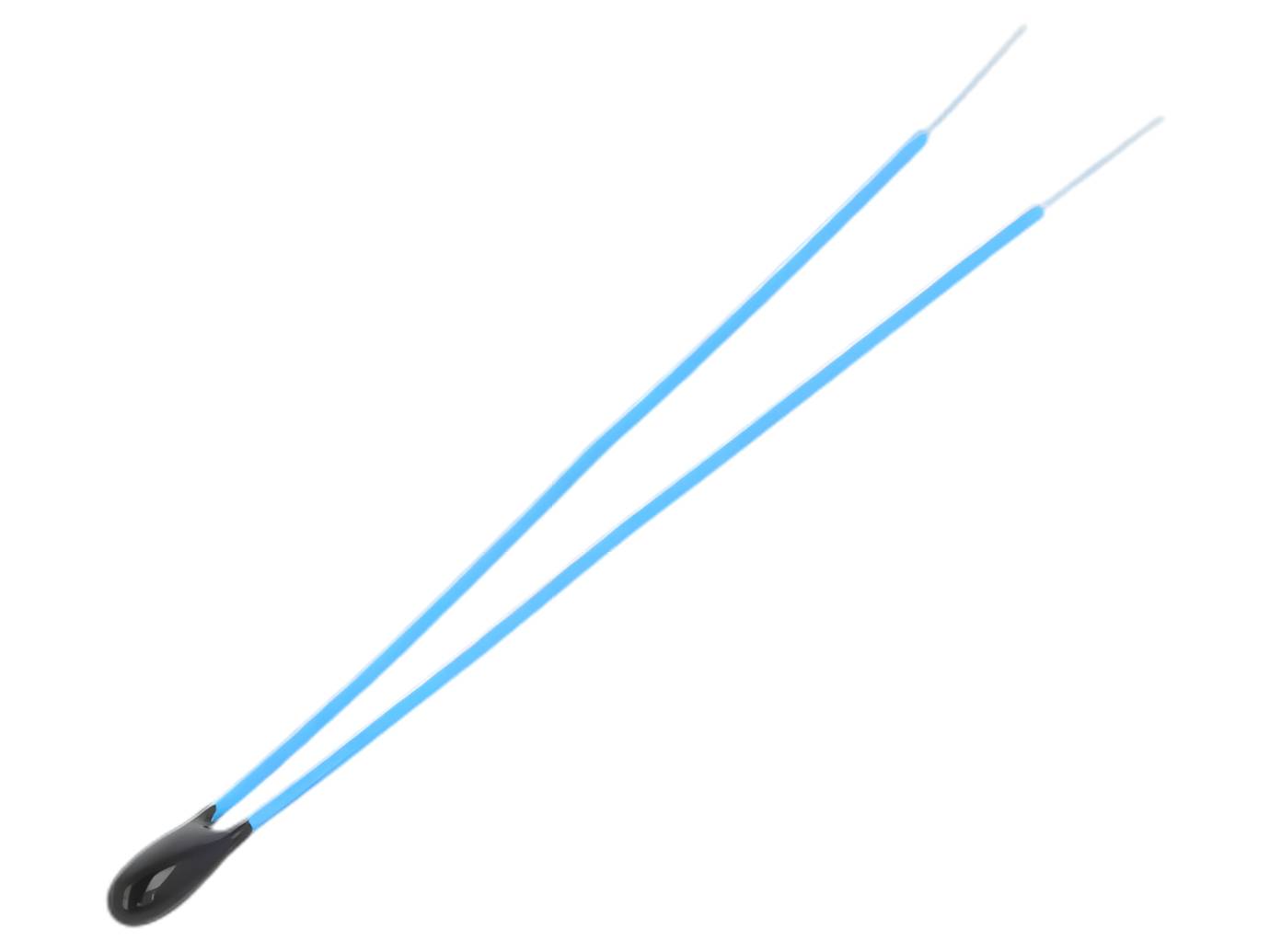

NTC-motstånd med ledningar 0,06W (NTCl1)
Miniatursensorn i serien B57861S, tillverkad av TDK (Epcos AG), är utformad för noggrann temperaturmätning i miljöer där snabb respons och liten storlek krävs.
Konstruktion och material: NTC-chippen är epoxyinkapslad och ledningarna är PTFE-isolerade. I den kortare (50 mm) versionen är ledaren förkromad nikeldraad (silverpläterad nickeltråd, AWG 30), och i den längre (350 mm) versionen är det silverpläterad flerkärnig koppartråd (19 × 0,07 mm, AWG 28). Sensorsdiametern är högst Ø2,41 mm.
Elektriska egenskaper: Maxeffekt är 60 mW (+25 °C), och motståndstolerans finns tillgänglig med ±1 %, ±3 % eller ±5 % noggrannhet (strängare B-värdestoleranser, upp till ±0,3 %, kan beställas separat). Dissipationsfaktorn är cirka 1,5 mW/K (50 mm ledning) eller 3,2 mW/K (350 mm ledning), och tidskonstanten för kylning är cirka 15 s / 12 s respektive. Sensorn erbjuder kort svarstid och hög mätprecision.
Miljöbeständighet och standarder: Klimatklass är 55/155/56 enligt IEC 60068-1. Produkten är UL-godkänd (fil E69802).
Användningsområden: Lämplig för temperaturmätning i applikationer där liten storlek, snabb respons och böjbara ledningar krävs för enklare installation.
Tekniska uppgifter:
- SKU / beställningskod: NTCl1
- Tillverkarens produktserie: B57861S (S861)
- Tillverkare: TDK (Epcos AG)
- Komponenttyp: NTC-termistor, miniatyrsensor med böjbara ledningar
- Maxeffekt (P25): 60 mW
- Motståndstolerans: ±1 % / ±3 % / ±5 %
- Nominaltemperatur: +25 °C
- Dissipationsfaktor (50 mm / 350 mm): ca. 1,5 / 3,2 mW/K
- Tidskonstant för kylning (50 mm / 350 mm): ca. 15 s / 12 s
- Kapsling: epoxy
- Ledningar: PTFE-isolerade, silverpläterad Ni-tråd (AWG30, 50mm) eller silverpläterad Cu-tråd (AWG28, 350mm)
- Diameter: Ø2,41 mm (maks.)
- Klimatklass: 55/155/56 (IEC 60068-1)
- Standardmärkningar: UL (E69802)
