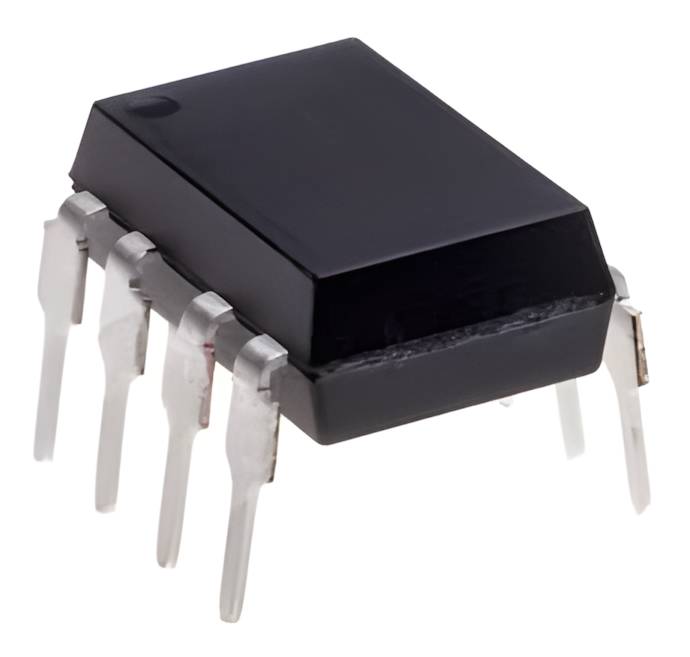

Operationsförstärkare Low-Noise dubbel DIL-8 (NE5532N)
Legendarisk hifi-klass dubbeloperationsförstärkare med mycket låg brusnivå och distorsion.
NE5532N (ofta även NE5532) är kanske den mest kända och värderade ljudklassade dubbeloperationsförstärkaren i elektronikvärlden. Den är särskilt utformad för högkvalitativa ljudapplikationer där extremt låg brusnivå, låg distorsion samt förmåga att driva lågimpedanslast (som 600 ohm linjeutgångar eller hörlurar) utan separat buffersteg krävs.
Kretsen är internt skyddad mot överlast och kortslutning, och är fullständigt frekvenskompenserad för enhetsvinst (unity gain). Komponenten levereras i det klassiska 8-stifts DIL-8 genomgående montagehöljet, vilket gör den till ett utmärkt val både för service av ljudutrustning, uppgraderingar och egenbyggda hifi-projekt.
Viktiga egenskaper:
Dubbel op-amp (Dual): Två separata och identiska förstärkningskanaler på samma krets gör den perfekt för stereokopplingar.
Mycket låg brusnivå: Endast 5 nV/VHz typisk bruspänning garanterar en ren och icke-brusig signal även i känsliga förförstärkarsteg.
Hög drivförmåga (High Output Drive): Kan leverera effekt direkt till 600 ohm laster och erbjuda upp till 10 V RMS utspänning.
Brett bandbredd och snabbhet: 10 MHz bandbredd och 9 V/µs slew rate säkerställer exakt transientåtergivning och ett brett frekvenssvar.
DIL-8-hölje: Lätt att montera på prototypkort, kretskort eller direkt i IC-socklar.
Tekniska data:
Typ: NE5532N / NE5532
Höljetyp: DIL-8 / DIP-8 (Dual In-Line, genomgående montage)
Antal kanaler: 2 (Dubbel op-amp)
Driftspänningsområde: Dubbel (Dual supply) ±3 V ... ±22 V (rekommenderad standarddrift ±15 V)
Bandbredd (Gain Bandwidth): 10 MHz (typisk)
Slew Rate (Stigfart): 9 V/µs
Distorsion (THD): Typiskt endast 0,002 %
Driftstemperaturområde: 0 °C ... +70 °C
Tillverkare: Flera (t.ex. Texas Instruments, ON Semiconductor, Philips)
Typiska användningsområden:
Förförstärkare för hifi- och studioutrustning (mikrofon-, skivspelare- och linjeförförstärkare)
Ljudmixrar, equalizers och aktiva delningsfilter
Hörlursförstärkare och linjedrivare
Analoga filtersteg efter digital-till-analog-omvandlare (DAC)
Reparationer av äldre ljudutrustning och uppgraderingar för att optimera brusnivåer (modifikationer)
Tips: NE5532N är en utmärkt och prisvärd ersättare för vanliga op-amps (som LM1458 eller TL072) i ljudkretsar när man vill förbättra ljudkvaliteten och minska bakgrundsbrus. Vi rekommenderar att använda en kvalitets 8-stifts IC-sockel vid installation.
