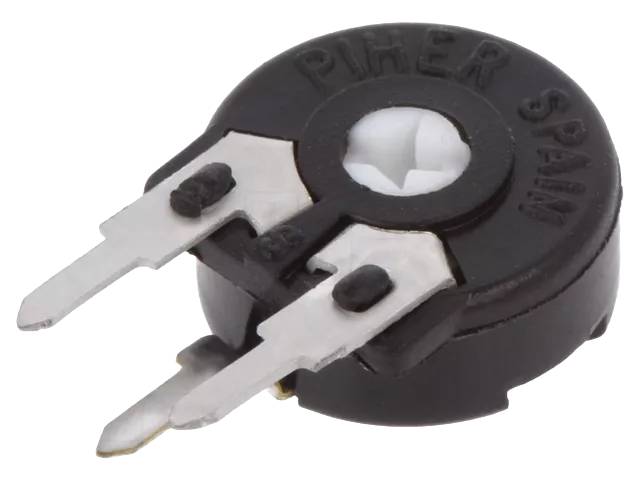

Koltrim potentiometer stående modell 5x2,5mm (0,15W) (P10)
PT10 från Piher Sensing Systems är en 10 mm koltrim potentiometer som är designad för applikationer där frekvent justering krävs. Den axellösa (shaftless) grundkonstruktionen möjliggör användning av olika kopplingsmekanismer, såsom anpassad axel, motorstyrning eller gränssnittsreglering.
Byggnad och material: Det resistiva elementet är kol (carbon) på polyestersubstrat. Höljet är dammtätt (dust proof). Borstaren kan levereras i start-, 50 %- eller slutläge. Finns flera monteringsalternativ (H- och V-serier, vertikal/horisontell montering) och rotortyper (bl.a. korsspår, sexkant, spårskruvmejsel). Självsläckande plast enligt UL 94V-0 finns på beställning.
Elektriska egenskaper: Mekanisk vridvinkel är 235° ±5° (elektrisk 220° ±20°). Resistansområdet är 100 Ω – 5 MΩ (E-serie: 1,0-2,0-2,2-2,5-4,7-5,0). Tolerans är ±20 % (100 Ω – 1 MΩ) eller ±30 % (1 MΩ – 5 MΩ). Märkeffekten vid +50 °C är 0,15 W (linjär) eller 0,07 W (icke-linjär). Max spänning är 200 VDC (linjär) eller 100 VDC (icke-linjär). Resistanskurvan är linjär, logaritmisk eller antilogaritmisk (log/alog endast Rn ≥1 kΩ). Restresistans är ≤0,5 %Rn och ekvivalent brusresistans ≤3 %Rn.
Mekaniska egenskaper: Användningsmoment är 0,4–2 Ncm, stoppstyrka över 5 Ncm. Mekanisk livslängd upp till 100 000 varv (standard 1000 cykler, långlivad "E"-version 10 000 cykler).
Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -25…+70 °C (upp till +85 °C beroende på applikation). Typiska variationer: elektrisk livslängd (1000 h, 50 °C, 0,15 W) ±5 %; temperaturkoefficient ±300 ppm/°C (Rn <100 kΩ); temperatursvängning (16h/85°C, 2h/-25°C) ±2,5 %; fuktbeständighet (500h, 40°C, 95% RH) ±5 %; vibration ±2 %.
Användningsområden: Lämplig för test- och mätinstrument, konsumentelektronik, hushållsapparater, småmotorer, robotik, rörelsestyrningar och kontrollpaneler i medicinteknisk utrustning.
Tekniska specifikationer:
- SKU / beställningskod: P10
- Tillverkare: Piher Sensors & Controls S.A.
- Produktserie: PT10 (10 mm)
- Komponenttyp: koltrim potentiometer, axellös grundkonstruktion
- Resistansområde: 100 Ω – 5 MΩ
- Tolerans: ±20 % (100Ω–1MΩ) / ±30 % (1MΩ–5MΩ)
- Effekt (+50 °C, linjär/icke-lin.): 0,15 W / 0,07 W
- Max. spänning (linjär/icke-lin.): 200 VDC / 100 VDC
- Resistanskurva: linjär / log / alog
- Mekanisk/elektrisk vridvinkel: 235°±5° / 220°±20°
- Användningsmoment: 0,4–2 Ncm
- Stoppstyrka: >5 Ncm
- Mekanisk livslängd: upp till 100 000 varv
- Driftstemperatur: -25…+70 °C
- Självsläckningsklass (på beställning): UL 94V-0
