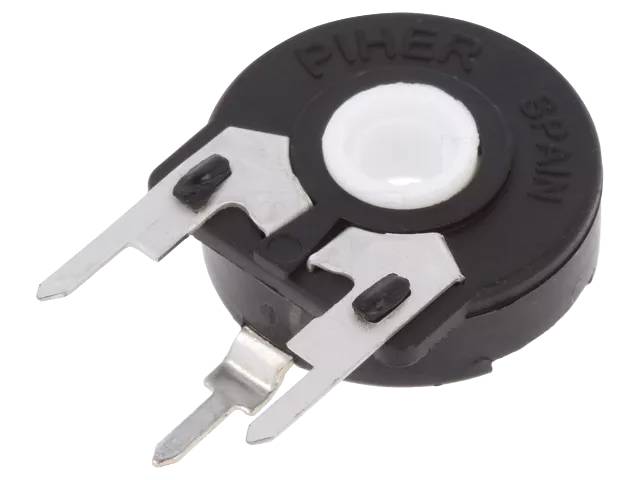

Koltrimmerpotentiometer stående modell 10x5mm (0,25W) (P15)
PT-15 från Piher Sensors & Controls är en 15 mm koltrimmerpotentiometer, en större syskonmodell till PT10-serien. Konstruktionen erbjuder högre effekttålighet och längre livslängd än den mindre PT10.
Konstruktion och material: Det resistiva elementet är kol (carbon) på polyestersubstrat. Kapslingen är IP54-skyddad enligt standarden IEC 60529. Finns i flera monteringsvarianter (H- och V-serier) och olika rotor-typer. Flamsäker plast enligt UL 94V-0 finns vid beställning.
Elektriska egenskaper: Den mekaniska rotationsvinkeln är 265° ±5° (elektrisk 240° ±20°). Resistansområdet är 100 Ω – 5 MΩ. Tolerans ±20 % eller ±30 %. Märk-effekt vid +50 °C är 0,25 W (linjär) eller 0,12 W (icke-linjär). Maxspänning är 250 VDC (linjär) eller 125 VDC (icke-linjär). Motståndskurvan kan vara linjär, logaritmisk eller antilogaritmisk (log/alog endast Rn ≥1 kΩ).
Mekaniska egenskaper: Manövermoment 0,5–2,5 Ncm, stoppstyrka >10 Ncm. Mekanisk livslängd som standard 500 cykler, långlivad ("E") 10 000 cykler eller vid specialbeställning upp till 100 000 cykler.
Miljöbeständighet och tillförlitlighet: Driftstemperaturområde -25…+70 °C (upp till +85 °C beroende på applikation). Typiska variationer: elektrisk livslängd (1000 h, 50 °C, 0,25 W) ±5 %; temperaturkoefficient ±300 ppm/°C (Rn <100 kΩ); temperatursyklusering (16h/85°C, 2h/25°C) ±2,5 %; fukttålighet (500h, 40°C, 95% RF) ±5 %; vibration ±2 %.
Standarder: Produktionen är ISO 14001-certifierad (Bureau Veritas). Produkten uppfyller ELV (2000/53/EC) och RoHS (2002/95/EC) krav.
Användningsområden: Lämplig bland annat för ugnar, spisar, diskmaskiner, ljusdämpare, elverktyg, tvättmaskiner och VVS-system.
Tekniska data:
- SKU / beställningskod: P15
- Tillverkare: Piher Sensors & Controls S.A.
- Produkserie: PT-15 (15 mm)
- Komponenttyp: koltrimmerpotentiometer
- Resistansområde: 100 Ω – 5 MΩ
- Tolerans: ±20 % / ±30 %
- Effekt (+50 °C, linjär/icke-linjär): 0,25 W / 0,12 W
- Max. spänning (linjär/icke-linjär): 250 VDC / 125 VDC
- Motståndskurva: linjär / log / alog
- Mekanisk/elektrisk rotationsvinkel: 265°±5° / 240°±20°
- Manövermoment: 0,5–2,5 Ncm
- Stoppstyrka: >10 Ncm
- Mekanisk livslängd: 500–100 000 cykler (beroende på modell)
- Driftstemperatur: -25…+70 °C
- Skyddsklass: IP54 (IEC 60529)
- Flamsäkerhetsklass (på beställning): UL 94V-0
- Standarder: ISO 14001, ELV, RoHS
