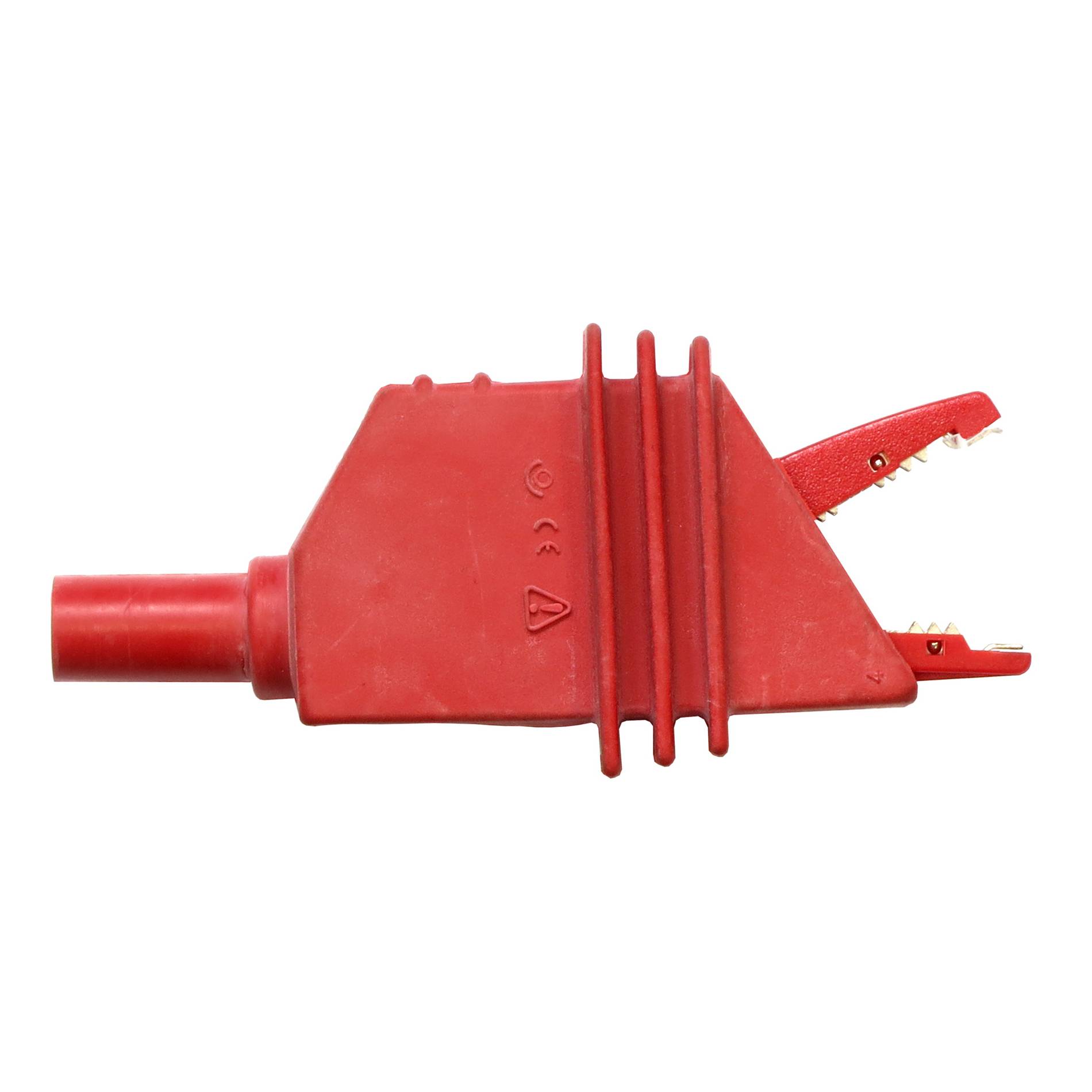

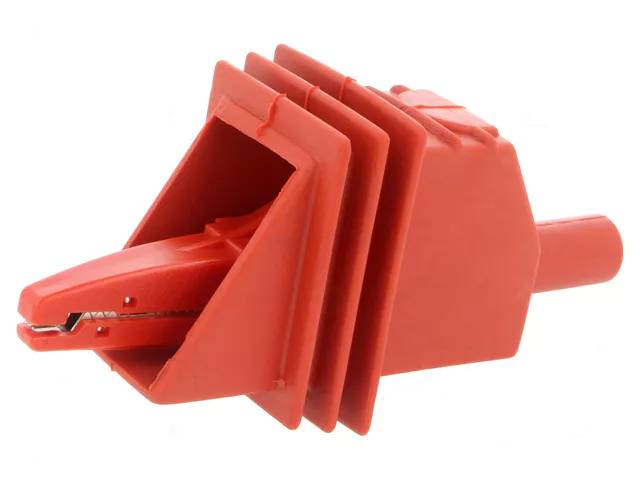

Hauenleuat Electro PJP 5450-HT-RT (P5450-PU)

Denna högkvalitativa, isolerade krokodilklämma är utformad för säkra och pålitliga elektriska mätningar. Den är utrustad med 4 mm banankontakt, vilket gör den kompatibel med de flesta standardmätkablar.

Viktiga tekniska data

• Anslutning: 4 mm banankontakt (hona).

• Maxström: 20 A.

• Spänningsbeständighet: * 1000 V CAT II / 600 V CAT III.

  • 5000 V CAT 0 (Transient överspänning 2 kV).

• Material: Isolerat hölje som ger skydd mot elektriska stötar och förhindrar kortslutningar vid mätning.

• Driftstemperatur: -20 °C – +80 °C.

Viktigt att tänka på vid användning

• Säker användning: 5000 V CAT 0-klassificeringen innebär att kontakten är utformad för högre spänningar men inte direkt för anslutning till elnätets (CAT-klassade) kretsar vid dessa spänningar. Använd denna högre spänningsbeständighet endast i situationer där den transienta överspänningen hålls under kontroll (2 kV).

• Inspektion: Kontrollera alltid före användning att höljet och käkarna är intakta. Använd inte skadade kontakter vid högspänningsmätningar.

• Fäste: Krokodilklämmans fjäderkraft håller kontakten fast. Se till att käkarna greppar ren metallisk yta för att säkerställa god kontakt.

• Kabelkompatibilitet: Se till att även dina mätkablar och multimeter är klassade för att tåla den aktuella 5000 V-spänningen.

Typiska användningsområden

• Laboratorium och underhåll: Utföra högspänningsprovkopplingar på ett säkert sätt.

• Industriella specialapplikationer: Till exempel testning av komponenter som utsätts för höga likspänningar.

• Underhåll av högspänningsutrustning: Användning vid mätpunkter där isolerat grepp och hög spänningsbeständighet krävs.

• Prototyping: Testning av elektroniska kopplingar när man vill undvika permanenta lödningar i miljöer med högre spänning.
