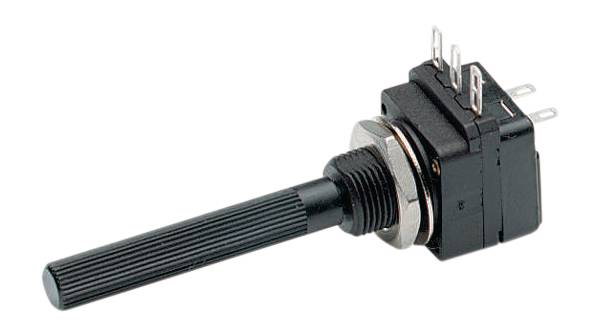

Kolmotstånds potentiometer 6mm mono med strömbrytare (0,2W) (PC16K)
PC-16-seriens kolmotståndspotentiometer från Piher Sensors & Controls är i denna modell utrustad med en inbyggd strömbrytare som aktiveras i axelns ändläge (ofta vid minsta vridning) genom att vrida — en vanlig lösning till exempel för kombinerad ström-/volymkontroll i radioapparater och ljudutrustning.
Konstruktion och material: Det resistiva elementet är av kol (carbon) på polyestersubstrat. Axelns diameter är 6 mm. Strömbrytaren är mekaniskt kopplad till potentiometerns axel och slår av/på i ändläget för justeringen. Höljet är av självsläckande material (UL94-V0) och hela konstruktionen är IP54-skyddad enligt IEC 60529. Monteringsgängan är M10 × 0,75.
Elektriska egenskaper: Märkström är 0,2 W (linjär taper) eller 0,1 W (non-linjär) mätt vid +50 °C. Maxspänning är 250 VDC (linjär) eller 125 VDC (non-linjär). Tolerans är ±20 % (±30 % vid beställning). Elektrisk rotationsvinkel är 280° ±20° och mekanisk 300° ±5°.
Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är +25…+70 °C. Mekanisk livslängd är 25 000 varv och elektrisk livslängd 1000 timmar (+50 °C, 0,2 W). Temperaturkoefficient är ±300 ppm/°C (Rn <100 kΩ).
Standarder: Produkten uppfyller kraven i ELV-direktivet (2000/53/EC) och RoHS-direktivet (2002/95/EC).
Användningsområden: Särskilt lämpad för tillämpningar där man vill kombinera strömbrytare och justerbart potentiometer i en komponent, till exempel som ström-/volymreglage i bärbara radioapparater och ljudenheter.
Tekniska data:
- SKU / beställningskod: PC16K
- Tillverkare: Piher Sensors & Controls S.A.
- Produkserie: PC-16 (brytarmodell)
- Komponenttyp: kolpotentiometer med integrerad strömbrytare, enkel (mono)
- Kapslingsstorlek: 16 mm
- Axeldiameter: 6 mm
- Effekt (+50 °C, linjär/non-linjär): 0,2 W / 0,1 W
- Max. spänning (linjär/non-linjär): 250 VDC / 125 VDC
- Tolerans: ±20 % (±30 % vid beställning)
- Temperaturkoefficient: ±300 ppm/°C (Rn <100 kΩ)
- Elektrisk rotationsvinkel: 280°±20°
- Mekanisk rotationsvinkel: 300°±5°
- Driftstemperatur: +25…+70 °C
- Skyddsklass: IP54 (IEC 60529)
- Flamskyddsklass: UL94-V0
- Monteringsgänga: M10 × 0,75
- Mekanisk livslängd: 25 000 varv
- Standardbeteckningar: RoHS, ELV
