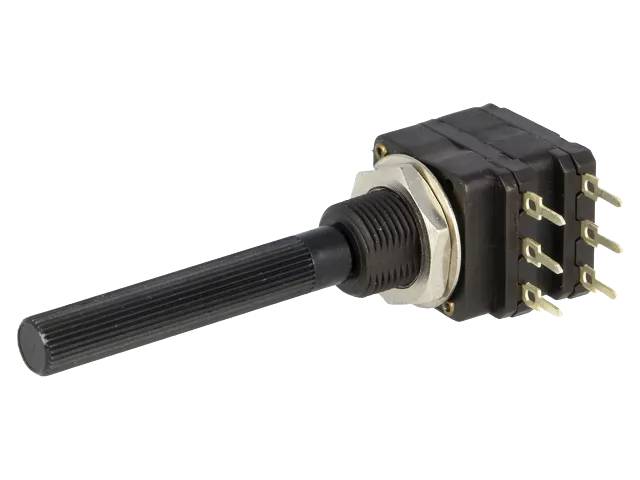

Kolförstärkningspotentiometer för kretskort 6mm stereo (0,2W) (PC16P-2x)
PC-16-seriens kolförstärkningspotentiometer från Piher Sensors & Controls är här i en kretskortsmonterad (PCB-mount) stereo-version (tandem), där två resistiva sektioner är kopplade till samma axel. Konstruktionen möjliggör samtidig justering av två kanaler (t.ex. vänster/höger ljudkanal) med en enda ratt direkt monterad på kretskortet.
Konstruktion och material: Det resistiva elementet är kol (carbon) på polyestersubstrat, i dubbel utförande (tandem). Axelns diameter är 6 mm. Höljet är av självsläckande material (UL94-V0), och hela konstruktionen är skyddad enligt IEC 60529 till IP54. Monteringsgängan är M10 × 0,75.
Elektriska egenskaper: Märkeffekten är 0,2 W (linjär taper) per sektion, mätt vid +50 °C. Maximal spänning är 250 VDC (linjär). Toleransen är ±20 % (±30 % vid beställning). Elektrisk varvvinkel är 280° ±20° och mekanisk 300° ±5°. I stereo-tandemmodeller är kanalavvikelsen (stereo matching) typiskt högst 3 dB.
Miljöhållfasthet och tillförlitlighet: Driftstemperaturområde är +25…+70 °C. Mekanisk livslängd är 25 000 varv och elektrisk livslängd 1000 timmar (+50 °C, 0,2 W). Temperaturkoefficienten är ±300 ppm/°C (Rn <100 kΩ).
Standarder: Produkten uppfyller kraven i ELV-direktivet (2000/53/EC) och RoHS-direktivet (2002/95/EC).
Användningsområden: Särskilt lämplig för volymkontroll i stereoapplikationer direkt monterad på kretskort, utan separata kablar.
Tekniska data:
- SKU / beställningskod: PC16P-2x
- Tillverkare: Piher Sensors & Controls S.A.
- Produktserie: PC-16 (kretskortsmonterad, tandem)
- Komponenttyp: kolförstärkningspotentiometer, kretskortsmonterad (PCB), stereo (2 sektioner)
- Höljdjup: 16 mm
- Axeldiameter: 6 mm
- Effekt/sektion (+50 °C): 0,2 W (linjär)
- Max. spänning: 250 VDC (linjär)
- Tolerans: ±20 % (±30 % vid beställning)
- Stereo-kanalbalans (max.): 3 dB
- Temperaturkoefficient: ±300 ppm/°C (Rn <100 kΩ)
- Elektrisk varvvinkel: 280°±20°
- Mekanisk varvvinkel: 300°±5°
- Driftstemperatur: +25…+70 °C
- Skyddsklass: IP54 (IEC 60529)
- Brandsäkerhetsklass: UL94-V0
- Monteringsgänga: M10 × 0,75
- Mekanisk livslängd: 25 000 varv
- Anslutning: genomplätering (kretskortsmonterad)
- Standardmärkningar: RoHS, ELV
