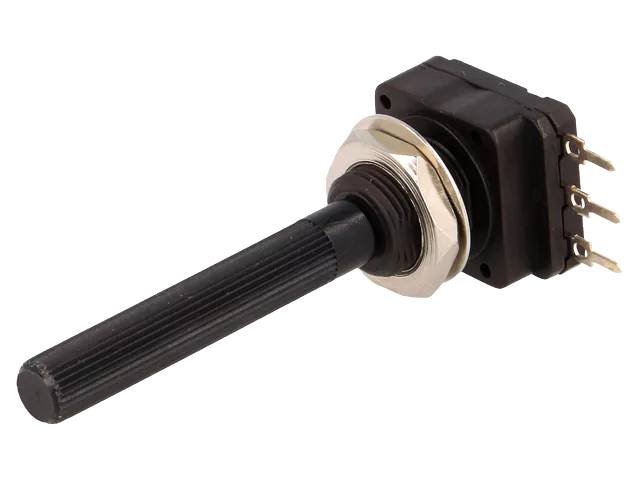

Kolpotentiometer för kretskort 6mm mono (0,2W) (PC16P)
PC-16-seriens kolpotentiometer från Piher Sensors & Controls finns här i en version där anslutningsbenen är avsedda att lödas direkt på kretskortet (PCB-mount), till skillnad från varianter med kabelanslutning.
Utförande och material: Det resistiva elementet är kol (carbon) på polyestersubstrat. Axelns diameter är 6 mm. Kapslingen är av självsläckande material (UL94-V0) och hela konstruktionen är IP54-skyddad enligt IEC 60529. Fästgängan är M10 × 0,75.
Elektriska egenskaper: Märkeffekt är 0,2 W (linjär taper) eller 0,1 W (icke-linjär) uppmätt vid +50 °C. Maximal spänning är 250 VDC (linjär) eller 125 VDC (icke-linjär). Tolerans är ±20 % (±30 % vid beställning). Elektrisk vridvinkel är 280° ±20° och mekanisk 300° ±5°.
Miljö- och driftsäkerhet: Driftstemperaturområde är +25…+70 °C. Mekanisk livslängd är 25 000 varv och elektrisk livslängd 1000 timmar (+50 °C, 0,2 W). Temperaturkoefficient är ±300 ppm/°C (Rn <100 kΩ).
Standarder: Produkten uppfyller kraven i ELV-direktivet (2000/53/EC) och RoHS-direktivet (2002/95/EC).
Användningsområden: Lämplig för kretskortsmontage i konsumentelektronik där man vill ha en direkt kretskortanslutning utan separata kablar.
Tekniska specifikationer:
- SKU / beställningskod: PC16P
- Tillverkare: Piher Sensors & Controls S.A.
- Produktserie: PC-16 (kretskortsmonterad)
- Komponenttyp: kolpotentiometer, kretskortsmonterad (PCB), enkel (mono)
- Kapselstorlek: 16 mm
- Axelns diameter: 6 mm
- Effekt (+50 °C, linjär/icke-linjär): 0,2 W / 0,1 W
- Max. spänning (linjär/icke-linjär): 250 VDC / 125 VDC
- Tolerans: ±20 % (±30 % vid beställning)
- Temperaturkoefficient: ±300 ppm/°C (Rn <100 kΩ)
- Elektrisk vridvinkel: 280°±20°
- Mekanisk vridvinkel: 300°±5°
- Driftstemperatur: +25…+70 °C
- Skyddsklass: IP54 (IEC 60529)
- Flamskyddsklass: UL94-V0
- Fästgänga: M10 × 0,75
- Mekanisk livslängd: 25 000 varv
- Anslutning: genomplätering (kretskortsmonterad)
- Standardmärkningar: RoHS, ELV
