Kretskortrelä 1 slutande kontakt 3A (TE Connectivity PCJ-serien)

TE Connectivitys (OEG) PCJ-serie miniatyrkretskortrelä med 1 Form A-kontakttyp (1 slutande kontakt) – ett mycket känsligt allmänt relä som är särskilt lämpligt för hushållsapparater och andra tillämpningar där låg spoleförbrukning och hög isolationsstyrka krävs.

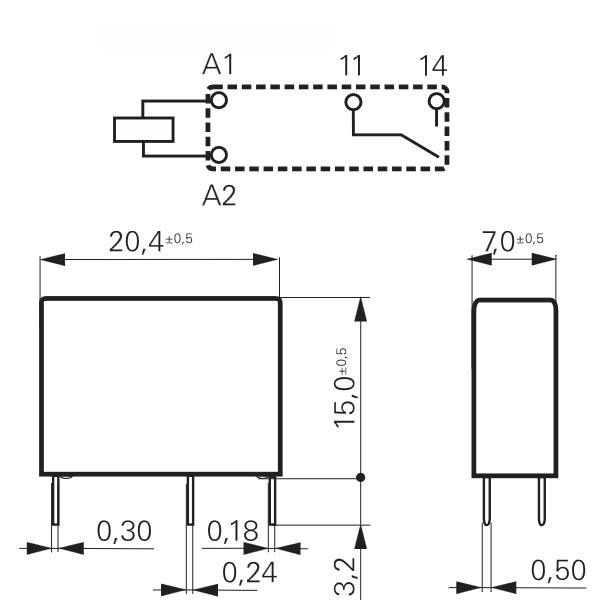

Utförande och anslutning: Relät är 1-poligt och anslutningen är rak PCB-anslutning (PCB-THT), vikt cirka 4 g. Serien finns i stänkskyddad (RTII flux proof) och helt förseglad (RTIII wash tight) version samt en separat WG-version som uppfyller kraven i IEC 60335-1 för hushållsapparater. Lödningsbeständighet är 260 °C / 5 s.

Kontakt och brytförmåga: 1 Form A-kontakt (NO) är avsedd för märkspänning 250 VAC, strömkapacitet 3 A eller 5 A beroende på modell, högsta tillåtna brytspänning 30 VDC / 250 VAC och högsta bryteffekt 1250 VA / 150 W. Kontaktmaterialet är AgNi och kontakternas initialresistans högst 100 mΩ (mätt vid 1 A / 6 VDC). Minsta rekommenderade brytlacka är 100 mA / 5 VDC. Operativ tid är högst 10 ms och återställningstid högst 4 ms. Växelfrekvens är 360 omslag/tim med last och 18 000 omslag/tim utan last.

Isolation och miljötålighet: Spänningstålighet mellan öppna kontakter är 750 Vrms och mellan spole och kontakt hela 4000 Vrms. Stötspänningstålighet (surge) är 10 000 Vrms. Isoleringsresistansen är minst 1000 MΩ, och kryp-/luftavstånd mellan spole och kontakt är minst 7,5/8 mm. Mekanisk livslängd är över 10×10⁶ växlingar, och elektrisk livslängd 100×10³ växlingar vid märkbelastning (250 VAC, resistiv). Vibrationsbeständighet är 10–50 Hz, dubbelamplitud 1,5 mm, och stötbeständighet 98 m/s² (11 ms). Driftstemperaturområde är -40…+85 °C (eller +105 °C beroende på modell).

Godkännanden: VDE-godkänt (File No. 40009151), UL-godkänt (File No. E58304), CSA-certifierat (File No. LR48471-211) samt CQC-certifierat (File No. 03001008593). Produkten är RoHS-kompatibel (Direktiv 2002/95/EY), och materialöverensstämmelse täcker även REACH- och halogeninnehållskrav.

Tekniska data:

• Serietyp: PCJ (TE Connectivity / OEG), flera spolematningsspänningsalternativ (3–24 VDC, bl.a. 5, 6, 12 och 24 VDC)
• Tillverkare: TE Connectivity Ltd
• Kontakttyp: 1 Form A (NO), 1 slutande kontakt, 1-polig
• Spoleförbrukning: ca. 200 mW (känslig spole)
• Utförande: stänkskyddad (RTII) eller helt förseglad (RTIII), WG-version tillgänglig (IEC 60335-1)
• Vikt: ca. 4 g
• Märkspänning: 250 VAC
• Rated current: 3 A / 5 A
• Högsta tillåtna brytspänning: 30 VDC / 250 VAC
• Högsta bryteffekt: 1250 VA / 150 W
• Kontaktmaterial: AgNi
• Kontaktresistans: ≤100 mΩ (1 A, 6 VDC)
• Minsta rekommenderade brytbelastning: 100 mA / 5 VDC
• Operativ tid: ≤10 ms
• Återställningstid: ≤4 ms
• Växelfrekvens: 360/h (med last), 18 000/h (utan last)
• Spänningstålighet (kontakter): 750 Vrms
• Spänningstålighet (spole–kontakt): 4000 Vrms
• Stötspänningstålighet (surge): 10 000 Vrms
• Isoleringsresistans: ≥1000 MΩ
• Kryp-/luftavstånd (spole–kontakt): ≥7,5/8 mm
• Mekanisk livslängd: >10×10⁶ växlingar
• Elektrisk livslängd: 100×10³ växlingar (250 VAC, resistiv)
• Vibrationsbeständighet: 10–50 Hz, dubbelamplitud 1,5 mm
• Stötbeständighet: 98 m/s² (11 ms)
• Driftstemperaturområde: -40…+85 °C (eller +105 °C)
• Anslutning: rak PCB-anslutning (PCB-THT)
• Lödningsbeständighet: 260 °C / 5 s
• Överensstämmelse: RoHS, REACH, halogeninnehåll
• Godkännanden: VDE (File 40009151), UL (File E58304), CSA (File LR48471-211), CQC (File 03001008593)

Kompatibilitet: PCJ-serien finns också i en 5 A-version för högre strömkapacitet samt en WG-specialversion avsedd för hushållsbruk (IEC 60335-1).
