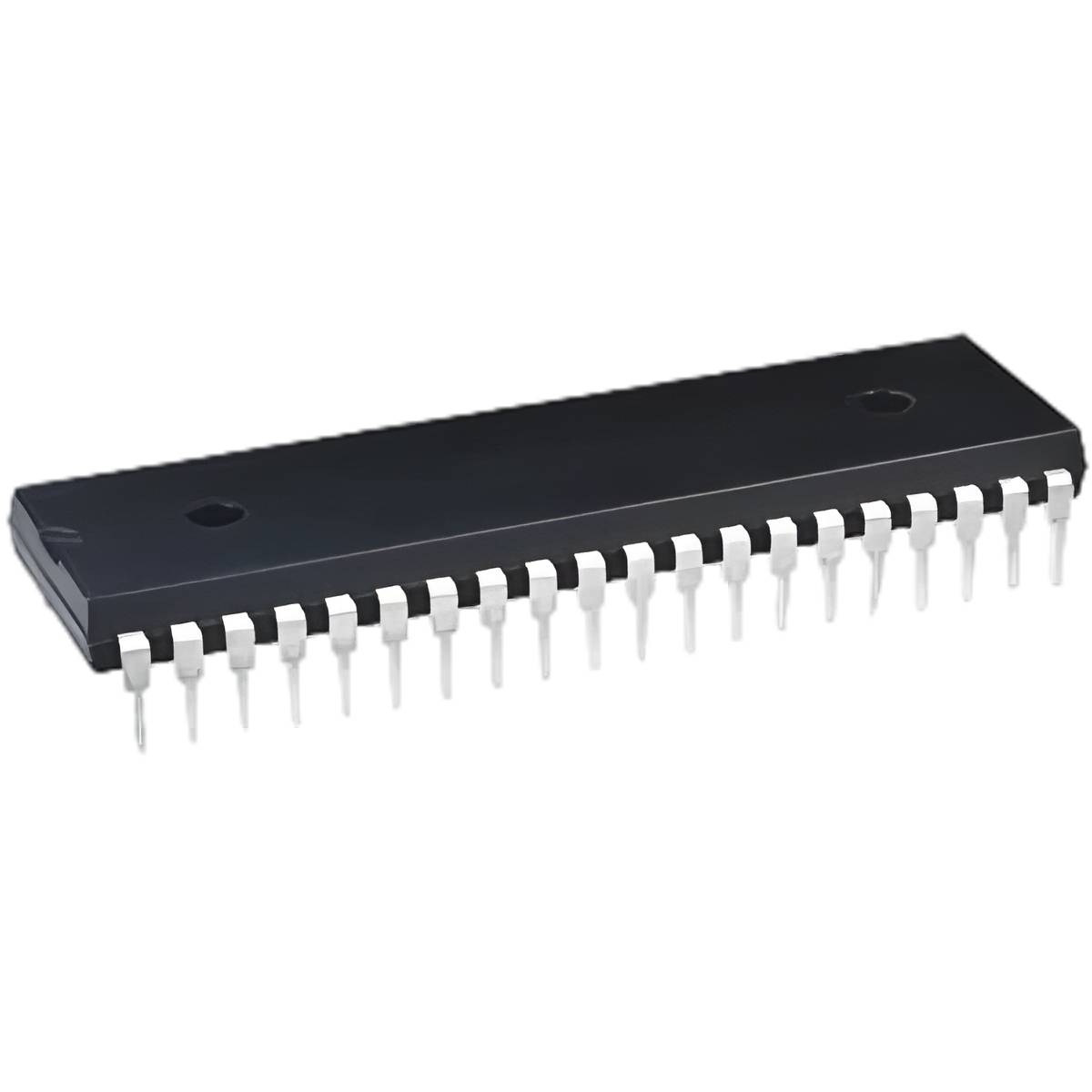

Perifer gränssnittsadapter (PIA) DIL-40 (MC6821P)
MC6821P (Peripheral Interface Adapter, PIA) är en klassisk Motorola 6800-serie kringutrustningskrets. Den är utformad för att tillhandahålla ett flexibelt och programmerbart gränssnitt mellan mikroprocessorn och externa enheter (såsom sensorer, brytare, displayer eller andra digitala komponenter).
Denna krets var en mycket viktig del i 6800- och 6809-arkitekturernas system. Dess uppgift är att ta emot data från processorn och omvandla den till ett parallellt format för externa enheter, och vice versa, samtidigt som den hanterar dataöverföringens "handshaking"-signaler.
Huvudegenskaper:
Två 8-bitars I/O-portar: Kretsen innehåller två oberoende portar (Port A och Port B), var och en kan programmeras antingen som ingång eller utgång.
Programmerbarhet: Portarnas riktning och driftsätt (t.ex. avbrottshantering) är helt programmerbara via processorn.
Handshake-signaler: Båda portarna har dedikerade styrlinjer som möjliggör synkroniserad dataöverföring med kringutrustning utan att processorn ständigt behöver "polling" enhetens status.
Avbrottslogik: Stöder avbrott, vilket möjliggör ett effektivt sätt att meddela processorn om händelser (t.ex. ett knapptryck).
Tekniska data:
Beställningskod: MC6821P
Produkttyp: Perifer gränssnittsadapter (PIA)
Kapseltyp: DIL-40 (40-pin, genomtagningsmontage)
Klockfrekvens: Upp till 1 MHz (originell 6800-seriestandard)
Tillverkare: Motorola (numera NXP/Freescale)
Typiska användningsområden:
Tidiga 8-bitars mikrodatorer och utvecklingskort
Industriella inbäddade system som använder Motorola 6800-arkitekturen
Styrlogik i äldre spelkonsoler och spelautomater
Undervisning i digitalteknik där man bekantar sig med historiska bussgränssnitt och I/O-styrning
Tips för montering och design: MC6821P är direkt kompatibel med 6800-seriens bussignaler. Implementeringen kräver initiering av styrregistren (CRA/CRB), där portarnas riktning (Data Direction Register) och avbrottsinställningar definieras. Eftersom det är en 1 MHz-krets är den tidkritisk; säkerställ att systembussens timing (såsom E- och R/W-signaler) uppfyller databladets krav. Använd en 100 nF avkopplingskondensator mellan VCC- och GND-stiften för att undvika störningar.
