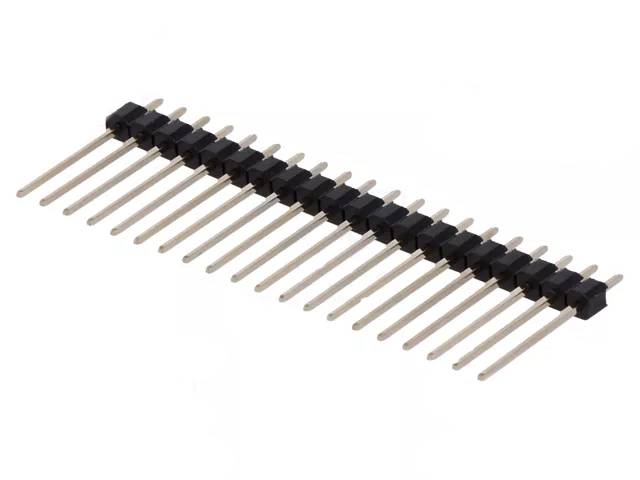

Piikkirima 1x20 rak, guldbelagd
Högkvalitativ och pålitlig 20-polig enklerad stiftlist (hankontakt) med standardavstånd 2,54 mm och guldbelagda kontakter.
PR-20L är en standardiserad enklerad hanstiftslist (Pin Header) med 20 kontaktstift. Kontakten är avsedd för direkt montering på kretskort med genomföringsteknik (THT – Through-Hole Technology) och har rak orientering, det vill säga stiften står vinkelrätt upp från kretskortets yta.
Denna stiftslist är försedd med högkvalitativ guldbeläggning (Gold-plated), vilket ger utmärkt korrosionsskydd, lång livslängd och minimal övergångsmotstånd i elektriska anslutningar. Standardavståndet 2,54 mm (contacts pitch) gör denna komponent mångsidig för nästan alla elektroniska projekt, automationskort, testutrustning eller mikrokontrollersystem. Listen kan vid behov enkelt kapas i kortare bitar enligt applikationens krav.
Viktigaste egenskaperna:
Säker och långlivad kontakt: Guldbelagda kontakter förhindrar oxidation och säkerställer pålitlig signalöverföring i industri- och hobbybruk.
Enkelradig 1x20-konstruktion: Innehåller 20 stift i en rak rad och listen kan enkelt förkortas med avbitartång till önskad längd (t.ex. 2-polig eller 8-polig).
Industristandard 2,54 mm raster: Helt kompatibel med kopplingsdäck (breadboard), hopplankar, jumper-kablar och honkontakter (female pin sockets).
Robust mekanisk konstruktion: Högkvalitativt isolationsmaterial tål den värme som krävs för lödning och håller stiften i rak linje.
Tekniska data:
Produktkod / Beställningskod: PR-20L
Tillverkarens typ: DS1021-1*20SF15-B
Kontakttyp: Stiftslist / hanstift (Pin Header / Pin Strips)
Antal stift: 20 stift (1x20)
Stiftavstånd (Raster): 2,54 mm
Monteringsmetod: Genomföring (THT, rak)
Kontaktbeläggning: Guldning (Gold-plated)
Stiftlängd: Totallängd för metallparti 18 mm (kontaktände 12,5 mm, lödkrage till kretskort 3 mm)
Tillverkare: Connfly
Typiska användningsområden:
Utbyggnadsanslutningar och IO-bussar för mikrokontrollerkort (såsom Arduino, Raspberry Pi, ESP32)
Anslutning av signalkablar och moduler mellan kretskort
Prototypbyggande, testpunkter och laboratorieutrustning
Styrkort för industriell automation, sensorskopplingar och panelanslutningar
Elektronikservice, reparationsarbeten och hobbyprojekt
Tips för montering: När du löder stiftslisten på kretskortet kan du använda en honkontaktlist eller breadboard för att hålla stiften helt raka och på plats under lödningen.
