Gränslägesbrytarsortiment 1,8-10A 24-400Vac

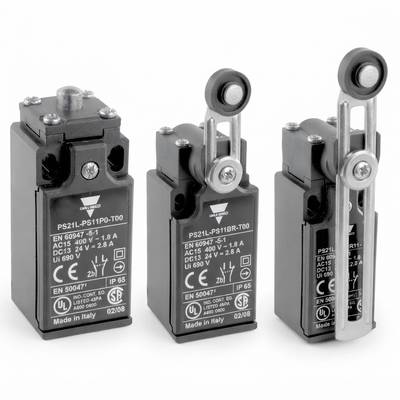

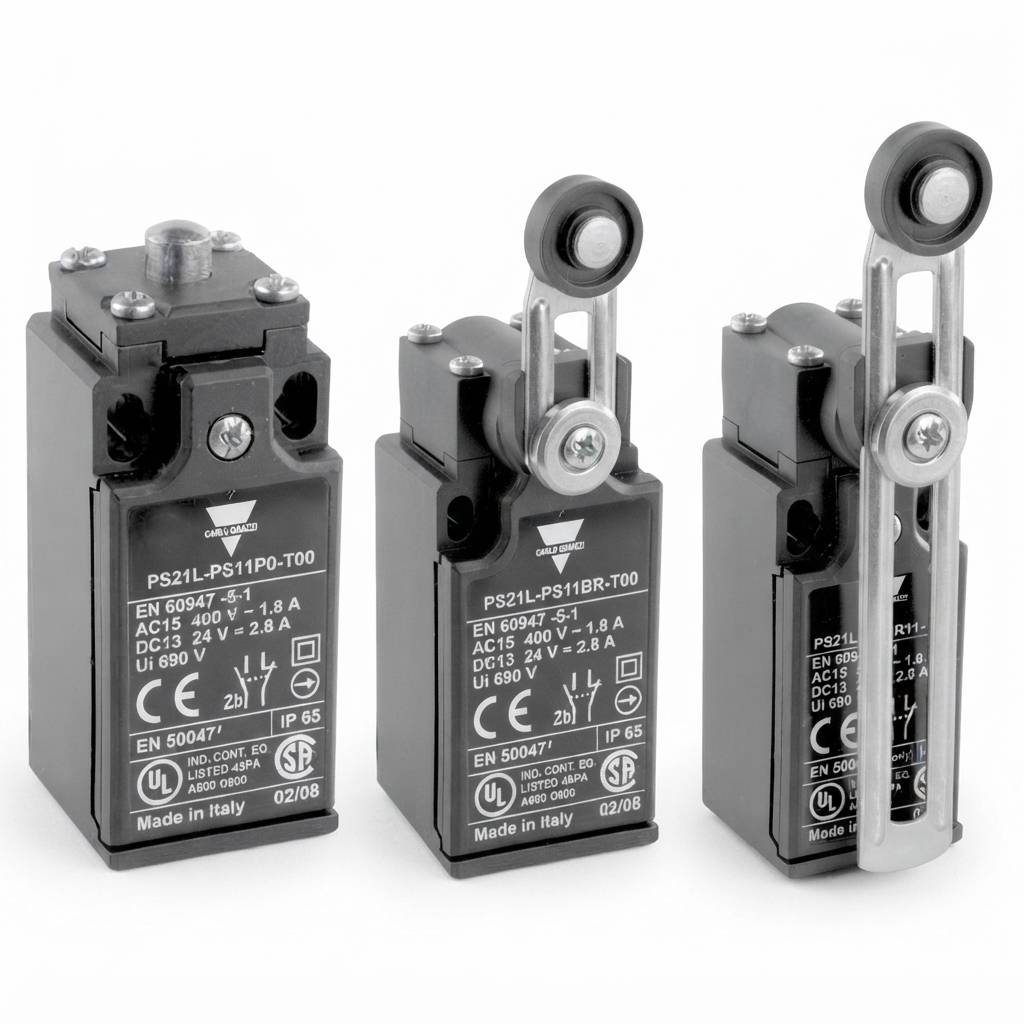

Carlo Gavazzi PS21L är ett 30 mm kapselat gränslägesbrytarsortiment för övervakning av position, rörelsegräns och detaljflöde samt för räkning. Kapslingen finns som dubbelisolerad plastkonstruktion eller som metallkonstruktion, och i metallmodellerna är chassit zinklegering. Plastmodellerna har kapslingsklass IP65 och metallmodellerna IP66 (IP65 med W1- och LG-aktuatorer), vilket gör brytaren lämplig för dammiga och fuktiga industrimiljöer. Serien har positivt öppnande kontakter (EN 60947-5-1) och finns med långsamt och snabbt verkande (slow-action och snap-action) kontakter. Kontaktalternativen är 1NO+1NC, 2NC, 2NO och överlappande 1NO+1NC. Serien erbjuder också Zb-typkontakter.

Kopplingsförmåga i brukskategori AC-15 är 10 A / 24 VAC, 6 A / 240 VAC (3 A med S02-kontakter) och 4 A / 400 VAC. I brukskategori DC-13 är kopplingsförmågan 6 A / 24 VDC, 0,55 A / 125 VDC och 0,4 A / 250 VDC. Isolationsspänning (Ui) är 500 V (400 V för S02-varianter), impulsöverspänningstålighet (Uimp) 6 kV och termisk ström (Ith) 10 A. Maximal kopplingsfrekvens är 3 600 brytningar per timme, och för kortslutningsskydd rekommenderas en gG-säkring på 10 A. Repeterbarhet (consistency) är 0,1 mm efter en miljon brytningar, och mekanisk livslängd är beroende av aktuator 5–15 miljoner brytningar.

Anslutningar görs med M3,5-skruvplintar och ledararea är 0,5…2,5 mm² (AWG 20…14). Kabelgenomföringar är M16, PG11, M20, PG13.5 och 1/2" NPT, och alternativt finns DT04- och M12-kontakter. Driftstemperaturområde är -25…+70 °C och förvaringstemperatur -30…+80 °C. Brytaren tål stötar (50 g, 25 g med W0- och W1-aktuatorer) och vibrationer (25 g, 10…500 Hz) utan förändring av kontaktläget. Föroreningsgrad är 3. Serien uppfyller standarderna IEC/EN 60947-1 och IEC/EN 60947-5-1 samt UL 508 och CSA C22.2 No. 14.

Serien finns med ett brett utbud av aktuatorer, såsom tapp-, rulltapp-, spak-, rullspak-, justerbar spak-, fjäder- och vajermodeller. Olika aktuatoralternativ och kontaktutföranden väljs beroende på tillämpning.

Tekniska data

• Tillverkare: Carlo Gavazzi
• Seri e: PS21L (gränslägesbrytare i 30 mm kapsling)
• Kapsling: Plast (plastic) eller metall (zinklegering), bredd 30 mm
• Kontaktalternativ: 1NO+1NC, 2NC, 2NO, överlappande 1NO+1NC (snabb eller långsam verkan)
• Kontakttyp: Positivt öppnande (EN 60947-5-1), Zb
• Kopplingsförmåga AC-15: 10 A / 24 VAC, 6 A / 240 VAC (3 A med S02-kontakter), 4 A / 400 VAC
• Kopplingsförmåga DC-13: 6 A / 24 VDC, 0,55 A / 125 VDC, 0,4 A / 250 VDC
• Isolationsspänning (Ui): 500 V (400 V för S02-versioner)
• Impulsöverspänningstålighet (Uimp): 6 kV
• Termisk ström (Ith): 10 A
• Kortslutningsskydd: gG-säkring 10 A
• Kopplingsfrekvens: max. 3 600 brytningar/h
• Kapslingsklass: IP65 (plast), IP66 (metall; IP65 med W1- och LG-aktuatorer)
• Skyddsklass: II (dubbelisolering, plastmodeller)
• Mekanisk livslängd: 5–15 miljoner brytningar (beroende på aktuator)
• Anslutningar: Skruvplintar M3,5, ledarstorlek 0,5…2,5 mm² (AWG 20…14)
• Kabelgenomföringar: M16, PG11, M20, PG13.5, 1/2" NPT, DT04- och M12-kontakt
• Driftstemperatur: -25…+70 °C
• Förvaringstemperatur: -30…+80 °C
• Stötmotstånd: 50 g (25 g med W0- och W1-aktuatorer)
• Vibrationsmotstånd: 25 g, 10…500 Hz
• Föroreningsgrad: 3
• Standarder: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14
