Gränslägesbrytare serie 1,8-10A 24-400Vac

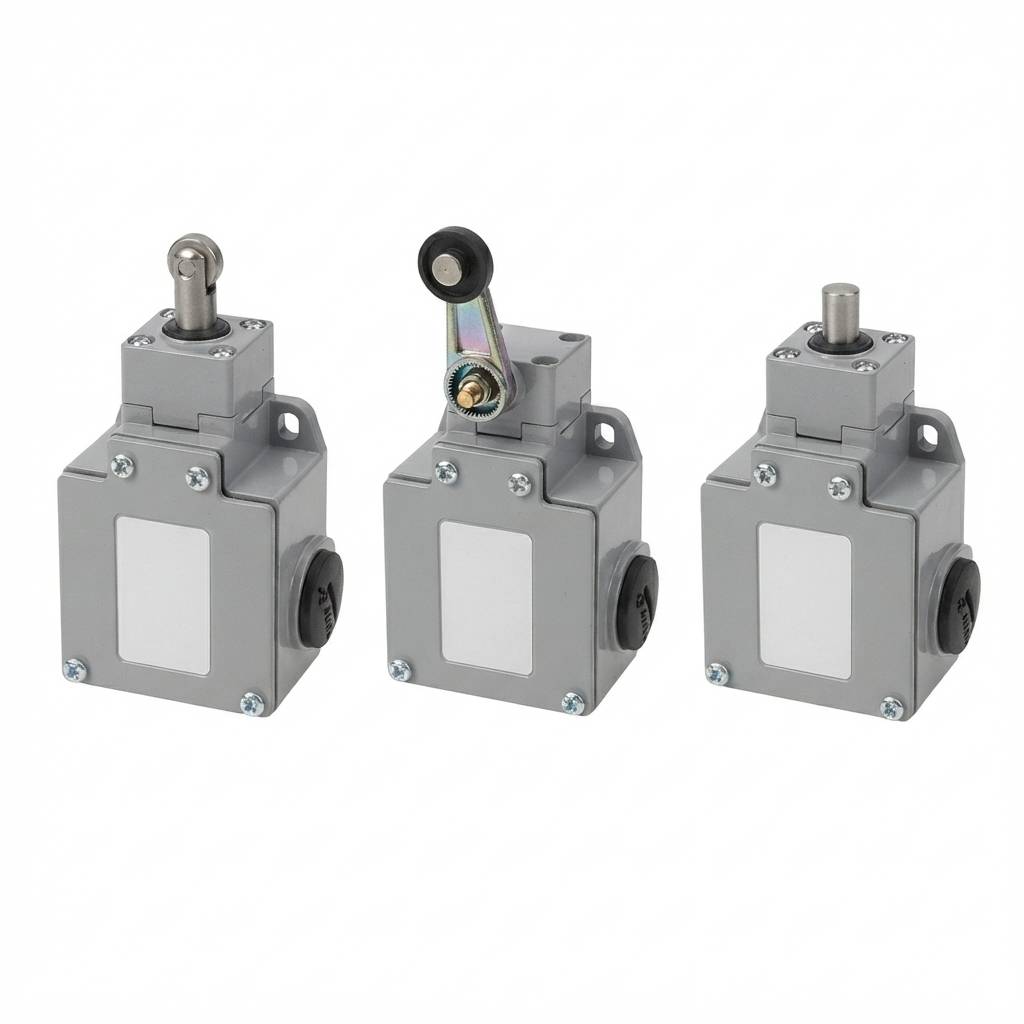

Carlo Gavazzi PS43L är en allmän gränslägesbrytare med 60 mm bredd för övervakning av position, slaggräns och godstrafik samt för räkning. Kapslingen är i aluminium och kapslingsklass IP66, vilket gör brytaren lämplig i dammiga och stänkutsatta industrimiljöer. Fästning sker med fyra skruvar med 40/42 mm borravstånd, och brytaren har tre kabelingångar. Brytaren lämpar sig även för stora elektrome kaniska laster eftersom den rymliga kåpan rymmer tre kontaktuppsättningar och kraftig ledningsdragning.

Seriens kontakter är av typ Zb, med två separata rörliga kontakter och en positivt öppnande (EN 60947-5-1) slutande kontakt. Kontaktalternativen är 1NO+1NC (snabb eller långsam, även överlappande), 2NC, 2NO, 3NO, 3NC, 2NO+1NC och 1NO+2NC. Växelströmsbärförmågan i bruksgrupp AC-15 är 10 A / 24 VAC, 5,5 A / 130 VAC, 3,1 A / 230 VAC, 3 A / 240 VAC och 1,8 A / 400 VAC. I bruksgrupp DC-13 är växelströmsbärförmågan 2,8 A / 24 VDC, 0,6 A / 110 VDC och 0,27 A / 250 VDC. Isolationstspänning (Ui) är 500 V, överspänningsbeständighet (Uimp) 6 kV och termisk ström (Ith) 10 A. Maximalt växlingsfrekvens är 3 600 växlingar per timme, och som kortslutningsskydd rekommenderas en gG-säkring på 10 A. Repeterbarheten (consistency) är 0,1 mm efter en miljon växlingar.

Anslutningar görs med M3,5-skruvplintar med kabelklämma, och ledararea är 0,5…2,5 mm² (AWG 20…14). Kabelingångarna är PG13.5, M20x1,5 och 1/2" NPT. Driftstemperaturområde är -25…+70 °C och lagringstemperatur -30…+80 °C. Brytaren tål stötar (50 g) och vibrationer (25 g, 10…500 Hz) utan förändring i kontaktposition och kan monteras i vilken ställning som helst. Serien uppfyller standarderna IEC/EN 60947-1 och IEC/EN 60947-5-1 samt UL 508 och CSA C22.2 No. 14, och har UL- och CSA-godkännanden samt CE-märkning.

Serien omfattar ett brett utbud av manöverdon, såsom tapp-, rulle-tapp-, sidtapp-, spak-, rulle-spak-, justerbar spak-, fjäder- och vajermodeller. Det finns även mindre gränslägesbrytare i serien (PS21L, PS31L och PS42L) för olika monteringslägen.

Tekniska data

• Tillverkare: Carlo Gavazzi
• Serie: PS43L (gränslägesbrytare, bredd 60 mm)
• Kapsling: Aluminium
• Kapslingsklass: IP66
• Kontakttyp: Zb, positivt öppnande (EN 60947-5-1)
• Kontaktalternativ: 1NO+1NC (snabb/långsam/överlappande), 2NC, 2NO, 3NC, 3NO, 2NO+1NC, 1NO+2NC
• Växelströmsbärförmåga AC-15: 10 A / 24 VAC, 5,5 A / 130 VAC, 3,1 A / 230 VAC, 3 A / 240 VAC, 1,8 A / 400 VAC
• Växelströmsbärförmåga DC-13: 2,8 A / 24 VDC, 0,6 A / 110 VDC, 0,27 A / 250 VDC
• Isolationstspänning (Ui): 500 V
• Överspänningsbeständighet (Uimp): 6 kV
• Termisk ström (Ith): 10 A
• Kortslutningsskydd: gG-säkring 10 A
• Växlingsfrekvens: max. 3 600 växlingar/h
• Repeterbarhet: 0,1 mm (efter 1 miljon växlingar)
• Anslutningar: Skruvplintar M3,5, ledararea 0,5…2,5 mm² (AWG 20…14)
• Kabelingångar: 3 st, PG13.5, M20x1,5 eller 1/2" NPT
• Fäste: Borravstånd 40/42 mm
• Driftstemperatur: -25…+70 °C
• Lagringstemperatur: -30…+80 °C
• Stötskydd: 50 g
• Vibrationsbeständighet: 25 g, 10…500 Hz
• Standarder: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14
• Godkännanden: UL, CSA, CE
