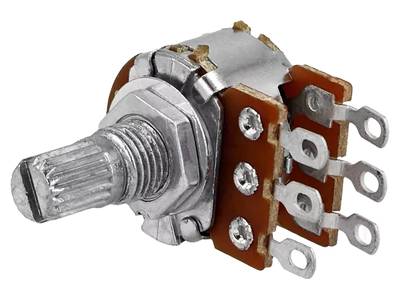

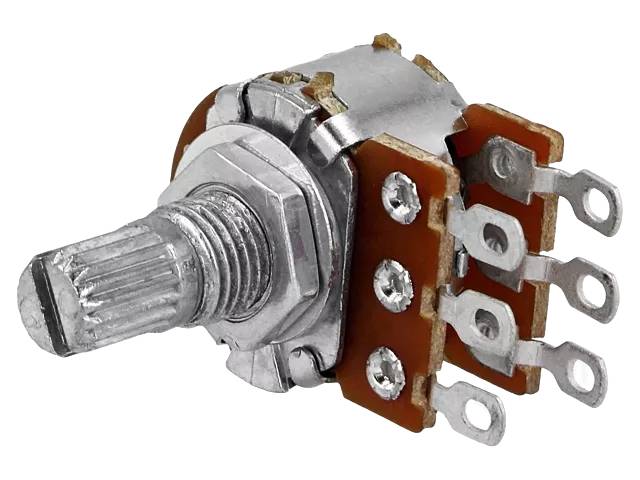

Kolpotentiometer 6mm stereo (0,125W) (R16-2x)
SR Passives tillverkade stereoversion (tandem) av kolpotentiometern sammanför två resistiva sektioner på samma axel, vilket möjliggör samtidig justering av två kanaler (t.ex. vänster/höger ljudkanal) med en vridknopp.
Konstruktion och material: Det resistiva elementet är kol (carbon), i dubbel utförande (tandem). Konstruktionen är enkvarvig per sektion.
Elektriska egenskaper: Resistansområde är 1 kΩ – 500 kΩ per sektion, tolerans ±20 %, och kurvor A och B finns tillgängliga. Spänningsbeständighet är 500 VAC (1 minut). Märkeffekten är 0,125 W för B-kurvan (0,063 W för andra kurvor) per sektion, och maximal driftspänning är 200 VAC (B-kurva) eller 150 VAC (andra kurvor). Isolationsresistansen är minst 100 MΩ (500 VDC).
Mekaniska egenskaper: Total vridningsvinkel är 300° ±5°, och vridmoment 2–20 mN·m. Axelns brottstyrka är över 6 kgf·cm. Vridningsbeständighet är 10 000 varv.
Miljöbeständighet: Driftstemperaturområde är -10…+60 °C.
Användningsområden: Särskilt lämplig för samtidig justering av stereovolym och andra tvåkanaliga signaler.
Tekniska data:
- SKU / beställningskod: R16-2x
- Tillverkare: SR Passives
- Komponenttyp: kolpotentiometer, stereo (2 sektioner)
- Resistansområde (per sektion): 1 kΩ – 500 kΩ
- Tolerans: ±20 %
- Resistanskurva: A / B
- Effekt (B-kurva / andra, per sektion): 0,125 W / 0,063 W
- Max. driftspänning (B-kurva / andra): 200 VAC / 150 VAC
- Spänningsbeständighet: 500 VAC (1 min)
- Isolationsresistans: ≥100 MΩ (500 VDC)
- Total vridningsvinkel: 300°±5°
- Vridmoment: 2–20 mN·m
- Vridningsbeständighet: 10 000 varv
- Driftstemperatur: -10…+60 °C
