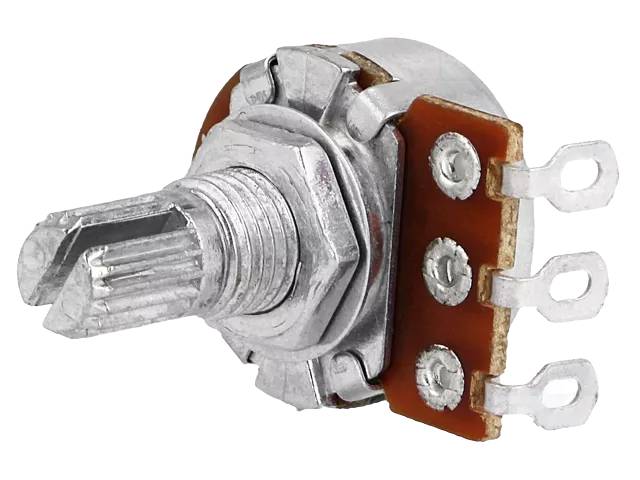

Kolkarbonpotentiometer 6mm mono (0,125W) (R16)
Kolkarbonpotentiometern från SR Passives är en enkelskvarig ställpotentiometer som lämpar sig för allmän analog justering.
Konstruction och material: Det resistiva elementet är kol (carbon). Konstruktionen är enkelskvarig.
Elektriska egenskaper: Motståndsområdet är 1 kΩ – 500 kΩ, tolerans ±20 %, och kurvorna A och B finns tillgängliga. Spänningsbeständigheten är 500 VAC (1 minut). Märkeffekten är 0,125 W för B-kurvan (0,063 W för andra kurvor), och maximalt driftspänning är 200 VAC (B-kurva) eller 150 VAC (andra kurvor). Roteringsbrus är under 100 mV. Restmotståndet är under 5 Ω (mellan pinnarna 1–2) eller under 10 Ω (mellan pinnarna 2–3). Isolationsresistansen är minst 100 MΩ (500 VDC).
Mekaniska egenskaper: Total svängvinkel är 300° ±5°, och rotationsmomentet är 2–20 mN·m. Axelns stoppstyrka är >6 kgf·cm, och drag-/tryckhållfasthet 60 N. Rotationsbeständighet är 10 000 varv.
Miljöbeständighet: Driftstemperaturområde är -10…+60 °C.
Användningsområden: Lämplig för allmänt bruk i konsumentelektronik och kontrollpaneler.
Tekniska data:
- SKU / beställningskod: R16
- Tillverkare: SR Passives
- Komponenttyp: kolpotentiometer, enkelskvarig
- Motståndsområde: 1 kΩ – 500 kΩ
- Tolerans: ±20 %
- Motståndskurva: A / B
- Effekt (B-kurva / andra): 0,125 W / 0,063 W
- Max. driftspänning (B-kurva / andra): 200 VAC / 150 VAC
- Spänningsbeständighet: 500 VAC (1 min)
- Isolationsresistans: ≥100 MΩ (500 VDC)
- Total svängvinkel: 300°±5°
- Rotationsmoment: 2–20 mN·m
- Axelns stoppstyrka: >6 kgf·cm
- Drag-/tryckhållfasthet: 60 N
- Rotationsbeständighet: 10 000 varv
- Driftstemperatur: -10…+60 °C
