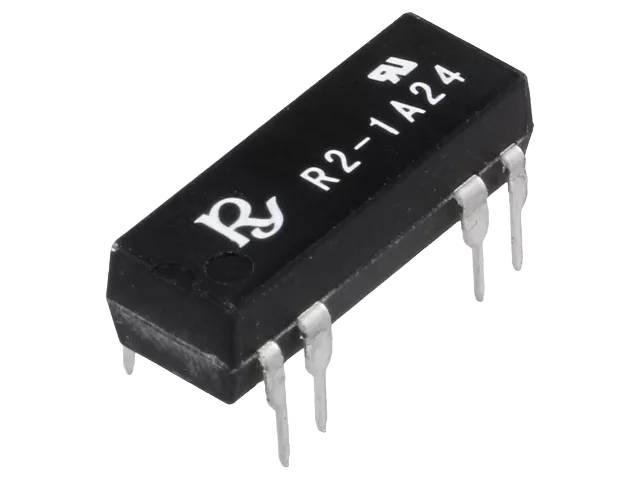

Reed-relä DIL 1 slutande kontakt 500mA/1A (Rayex R2-1A-serien)
Rayex Electronics R2-seriens DIP-kapslade reed-relä med 1 Form A-kontakttyp (SPST-NO) – ett kompakt signalrelä lämpligt för säkerhetssystem, modem och annan telekommunikationsutrustning.

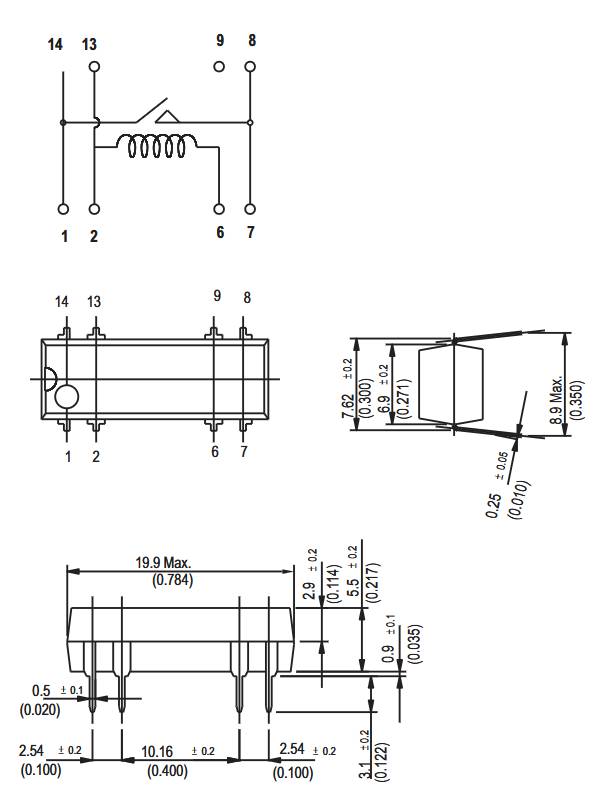

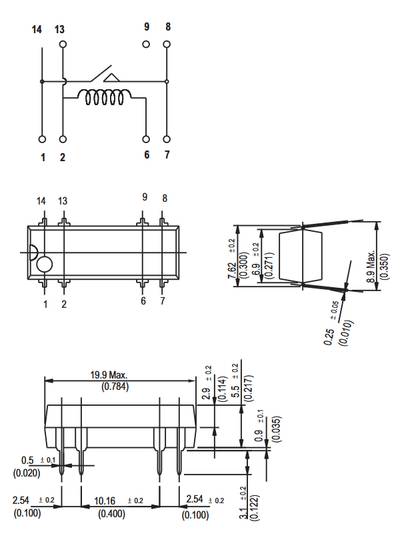

Konstruktion och anslutning: Reläet är DIP-kapslat (DIL) och har genomgående PCB-anslutning (2,54 mm stiftavstånd). Samma serie finns även i SMD-kapsling (R3-serien). Vikt cirka 1,4 g.
Kontakt och brytförmåga: SPST-NO-kontakt (1 Form A) klarar en brytström upp till 0,5 A DC och en bärström upp till 1,0 A DC. Max tillåten bryteffekt är 10 VA. Kontaktmaterialet är silver-kadmiumoxid (AgCdO) och kontaktresistansen är högst 150 mΩ (nyvärde). Opererationstid är högst 1 ms och återgångstid högst 0,5 ms – avsevärt snabbare än vanliga elektromekaniska reläer, vilket är typiskt för reed-reläer.
Isolering och miljöbeständighet: Genomslagsstyrka mellan kontakter är 250 VDC och mellan alla element (spole och kontakt) 1400 VDC. Isoleringsresistans är minst 1000 MΩ (mätt vid 100 VDC). Mekanisk livslängd är minst 10 000 000 omslagningar och elektrisk livslängd minst 100 000 omslagningar vid märkbelastning (omslagningsfrekvens 30/min). Driftstemperaturområde -40…+85 °C.
Godkännanden: UL-godkänt (File No. E126167) och CUL-godkänt (File No. E126167).
Tekniska data:
- Seriemodell: R2-1A (Rayex Electronics), flera spänningsalternativ för spole (bl.a. 5, 12 och 24 VDC)
- Tillverkare: Rayex Electronics Co.
- Kontakttyp: 1 Form A (SPST-NO)
- Kapsling: DIP (DIL), SMD-version tillgänglig (R3-serien)
- Vikt: ca. 1,4 g
- Brytförmåga (Switching Current): ≤0,5 A DC
- Bärström (Carry Current): ≤1,0 A DC
- Max bryteffekt: 10 VA
- Kontaktmaterial: silver-kadmiumoxid (AgCdO)
- Kontaktresistans: ≤150 mΩ (nyvärde)
- Opererationstid: ≤1 ms
- Återgångstid: ≤0,5 ms
- Isoleringsresistans: ≥1000 MΩ (100 VDC)
- Genomslagsstyrka (kontakter): 250 VDC
- Genomslagsstyrka (alla element): 1400 VDC
- Mekanisk livslängd: ≥10 000 000 omslagningar
- Elektrisk livslängd: ≥100 000 omslagningar vid märkbelastning
- Driftstemperaturområde: -40…+85 °C
- Anslutning: genomgående PCB-anslutning, 2,54 mm stiftavstånd
- Godkännanden: UL (File E126167), CUL (File E126167)
Kompatibilitet: Från samma R2/R3-serie finns även SPST-NC-version (1 Form B), SPDT-växlande kontaktversion (1 Form C) och tvåpolig SPST-NO-version (2 Form A), samt version med diodskydd för spolen (typ D) och version med hög isolering (typ H). SMD-kapsling finns i R3-serien.
