Prototyplatta Eurocard FR2 (RE060-HP)
Högkvalitativ enkelsidig Eurocard-prototyplatta för prototyptillverkning och testning.

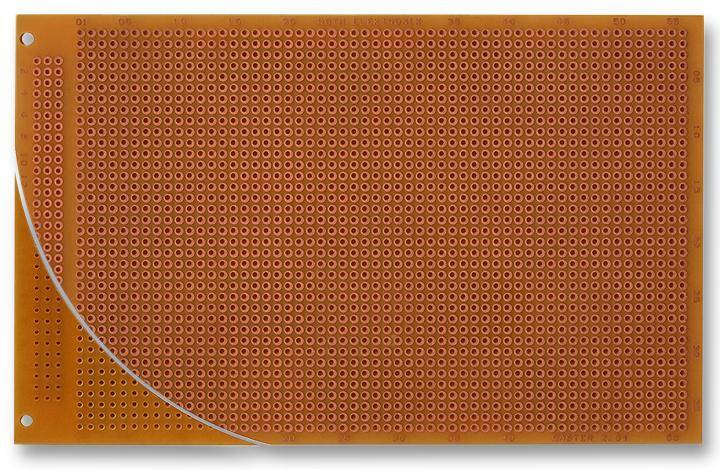

Roth Elektronik RE060-HP är en standardstor (100 x 160 mm) Eurocard-prototyplatta som är utformad för professionell elektronikdesign, laboratorier och krävande hobbynsbruk. Kortet är tillverkat av traditionellt och lättbearbetat FR2-baserat pertinax-papperlaminat (SRBP) och erbjuder en utmärkt bas för koppling av olika genomgående komponenter.
Kortet har en färdig förberedelse för en standardenlig DIN 41612 (typ C) -kontakt, vilket möjliggör enkel integrering i större kortchassin och racksystem.
Viktigaste egenskaperna:
Enkelsidig koppar: Ett högkvalitativt 35 µm kopparlager garanterar god strömhantering och pålitliga lödningar.
OSP-ytbehandling: Organiskt lödskydd (Organic Soldering Protection) skyddar koppar mot oxidation och förbättrar lödbarheten.
Standardmått: Universellt 2,54 mm x 2,54 mm hålavstånd (grid) passar direkt för de flesta IC-kretsar, motstånd, kondensatorer och kontakter.
DIN 41612-kompatibilitet: Färdiga anslutningspunkter för 32-, 64- eller 96-kanaliga typ C-kontakter vid kortets ände.
Tekniska specifikationer:
Tillverkare: Roth Elektronik
Artikelnummer: RE060-HP
Mått: 100 mm x 160 mm (Standard Eurocard)
Material: SBR-papper FR2 (Pertinax)
Tjocklek: 1.50 mm
Koppar: Enkelsidig, 35 µm Cu
Hålavstånd (Pitch): 2.54 mm x 2.54 mm
Lödpunkter: 37 x 56 runda lödområden, diameter 2.10 mm
Hålens diameter: 1.00 mm
Typiska användningsområden:
Elektronikprototyper och testkopplingar
Expansionskort för chassis (subracks)
Test och reparation av industriutrustning
Laborationer i utbildningsinstitut och DIY-projekt
Tips: FR2-material är mycket enkelt att skära eller forma till önskad storlek med vanliga verktyg, vilket gör denna platta till en mycket flexibel lösning för snabba experiment.
