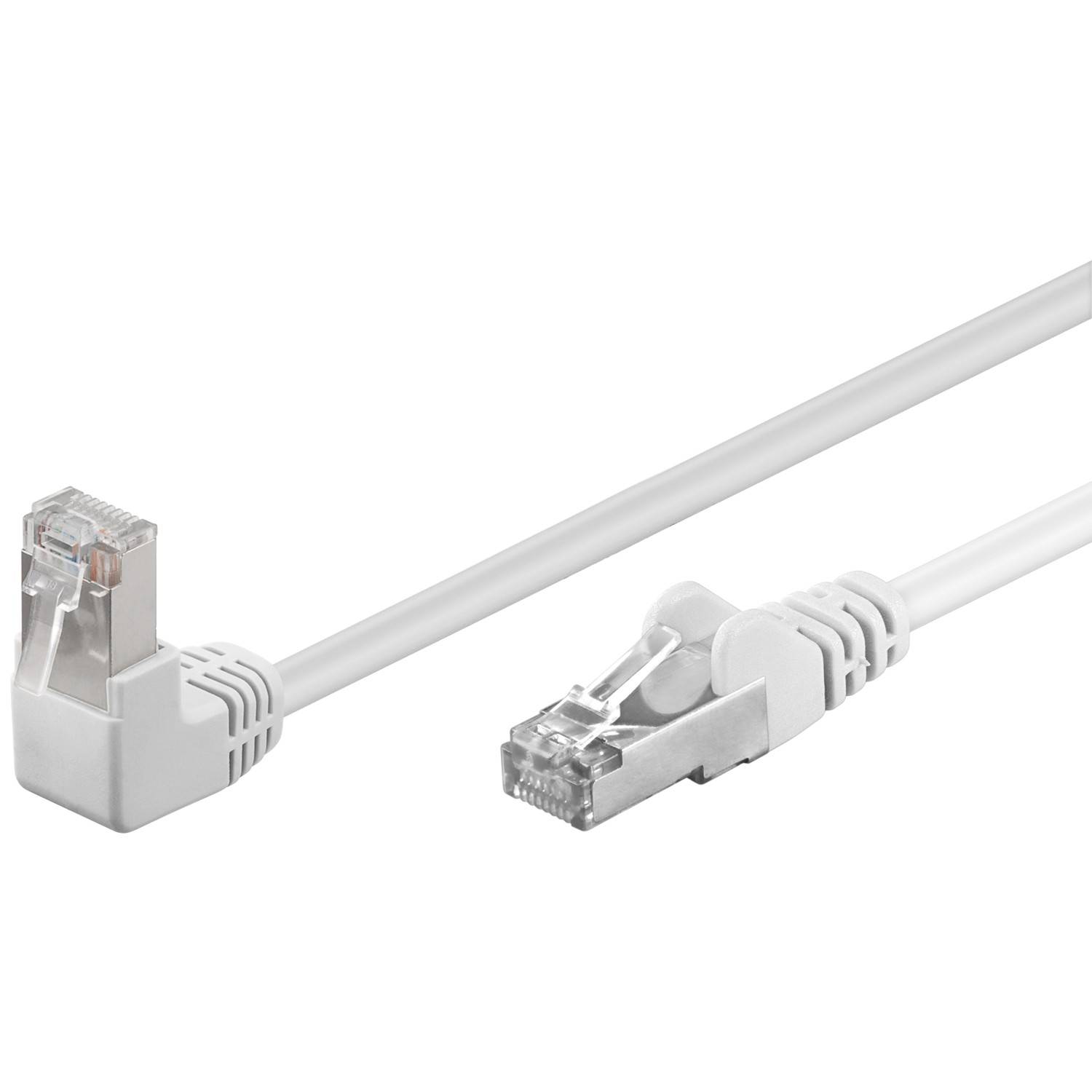

Cat5e-anslutningskabel vinklad/rät skärmad F/UTP vit (RJ45SK)

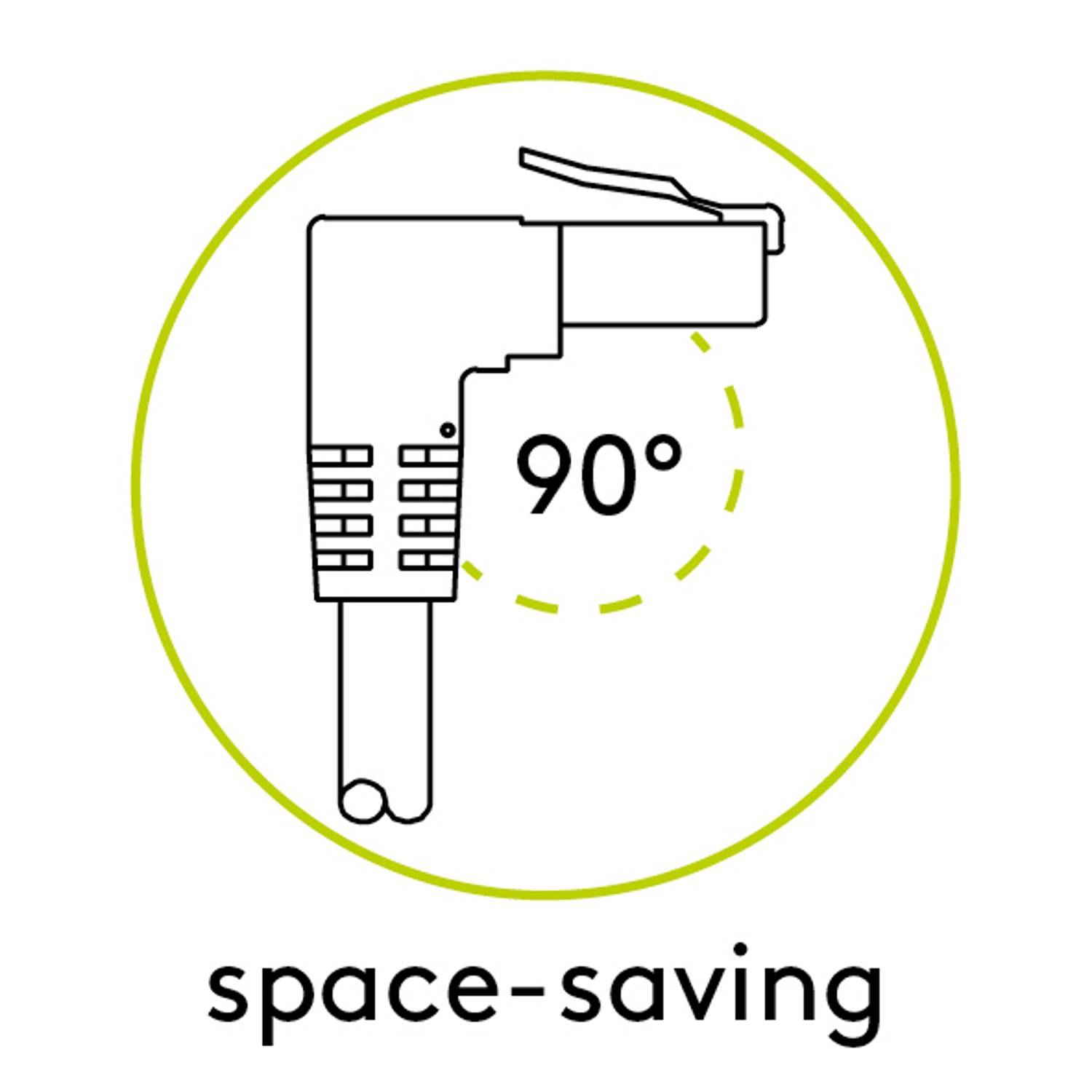

Cat5e-patchkabeln från Wentronic GmbH är en skärmad (F/UTP) nätverkskabel med en 90°-vinkelmonterad RJ45-kontakt i ena änden och en rak RJ45-kontakt i den andra. Denna kombination är praktisk när endast ena anslutningsänden är utrymmesbegränsad (t.ex. bakom en enhet), medan den andra änden kopplas till ett öppet utrymme (t.ex. en switch eller vägguttag).

Konstruktion och material: Ledaren är kopparbelagt aluminium (CCA), flerdelad (4×2×7/0,15 mm, AWG 26/7), med HD-PE som isolering. Hela kabeln är fullständigt folieskärmad (F/UTP) – skärmstrukturen inkluderar aluminiumfolie, mylarfilm och avledningsledare (drain wire), vilket säkerställer effektiv störningsskydd. Kabelmantelns diameter är ca Ø5,4 mm, material PVC. Kontaktstiften är förgyllda. Den raka kontakten har låsskydd för hakan; den vinklade kontakten har det inte av konstruktionstekniska skäl. Parordningen följer standarden EIA/TIA 568B.

Elektriska egenskaper: Spänningshållfastheten är 300 V. Kontaktresistansen är högst 3 Ω och isolationsresistansen 10 MΩ (@10 ms). Impedansen är 100 Ω.

Anslutning och prestanda: I ena änden sitter en 90° vinklad RJ45-hankontakt (8P8C), i den andra en rak RJ45-hankontakt (8P8C). Lämplig för gigabitnätverk (10/100/1000 Mbit).

Användningsområden: Särskilt lämplig där endast ena anslutningsänden kräver vinklad kontakt på grund av begränsat utrymme (t.ex. baksidan av en apparat vid en vägg), medan den andra änden kan anslutas normalt med rak kontakt.

Tekniska data:

• SKU / beställningskod: RJ45SK
• Tillverkare: Wentronic GmbH
• Kabeltyp: Cat5e patchkabel, F/UTP, 1×90° + 1× rak kontakt
• Ledarmaterial: CCA (kopparbelagt aluminium)
• Konstruktionsdata ledare: AWG 26/7 (4×2×7/0,15 mm)
• Isolermaterial (ledare): HD-PE
• Skärmning: folieskärm + mylar + avledningsledare (F/UTP)
• Mantelns diameter: ca Ø5,4 mm
• Mantelmaterial: PVC
• Färg: vit

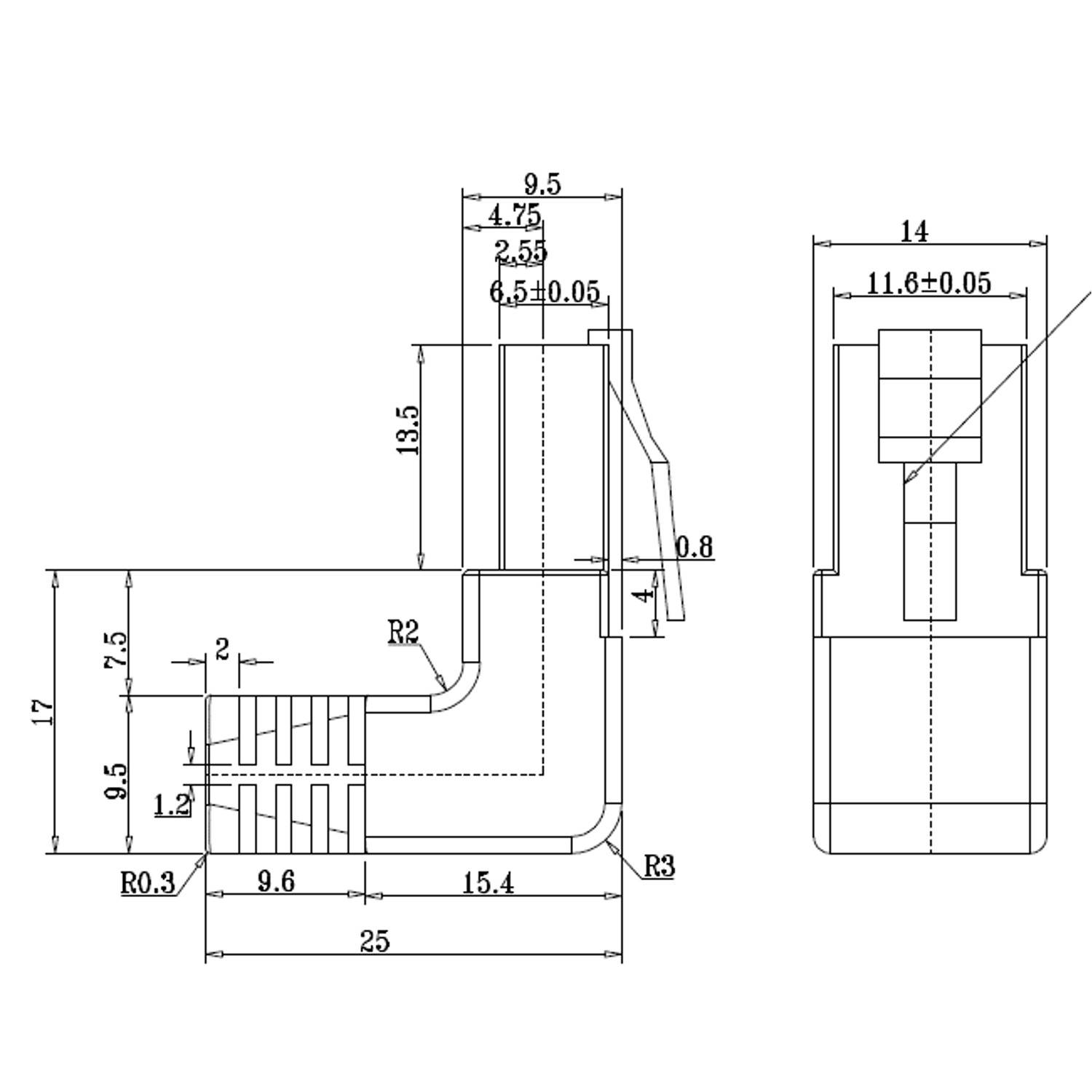

• Kontakt 1: RJ45-hankontakt 90°, förgylld (8P8C)
• Kontakt 2: RJ45-hankontakt rak, förgylld, med låsskydd för hakan (8P8C)
• Spänningshållfasthet: 300 V
• Kontaktresistans (max.): 3 Ω
• Isolationsresistans: 10 MΩ (@10 ms)
• Impedans: 100 Ω
• Parordning: EIA/TIA 568B
