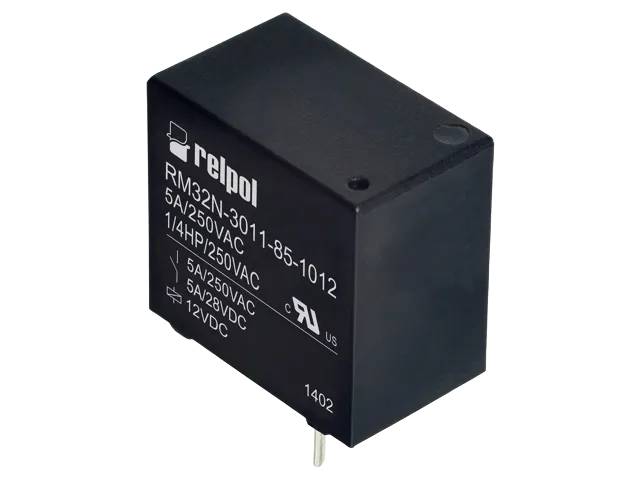

Kretskortrelä 1 växelkontakt 5A (RM32N-1)

RM32N från Relpol S.A. (Polen) är ett mycket litet och lätt miniatyrrelä avsett för kretskort i utrymmesbegränsade applikationer. Serien erbjuder lågströms spolealternativ (känslig 0,20W eller standard 0,45W), vilket gör det lämpligt för kretsar styrda av mikrokontroller.

Konstruktion och material: Kontaktkonfigurationen är 1 CO (en växelkontakt, SPDT; även 1 NO-version finns, med högre 10A/125VAC brytförmåga). Kontaktmaterialet är AgSnO₂ (silver-tinnoxid). Höljet är tätat, kapslingsklass IP67 (EN 60529), miljöskyddsklass RTIII (EN 61810-7). Måtten är mycket små, endast 18,8 × 10,6 × 15,3 mm, vikt endast 6 g. Anslutning är för lödning direkt på kretskort (PCB mount).

Elektriska egenskaper: Märk-/maximal växelspänning är 250 V / 277 V AC. Märkbelastning för 1 CO-kontakt är 5 A / 250 VAC (AC1) eller 5 A / 28 VDC (DC1). Motorkapacitet enligt UL 508 är 1/4 HP (250VAC, enfas). Max brytförmåga (AC1) är 1250 VA. Kontaktresistansen är högst 100 mΩ. Isolationsresistansen är minst 100 MΩ (500VDC, 60s). Dielektrisk hållfasthet mellan spole och kontakter är 2500 VAC (grundisolering).

Spoleegenskaper: Spänningserbjudanden för spolen är 5, 9, 12, 18 eller 24 V DC. Märkeffekt är 0,20 W (känslig spole, endast för 1 NO-kontakt) eller 0,45 W (standardspole).

Hållbarhet och tillförlitlighet: Operer-/återgångstid är 8/5 ms. Elektrisk livslängd vid märkbelastning är över 100 000 (10⁵) omsättningar för både AC1- och DC1-belastningar. Mekanisk livslängd är över 10 miljoner (10⁷) omsättningar. Driftstemperaturområde är -40…+70 °C. Vibrationsbeständighet är 1,5 mm DA (10-55 Hz), stötbeständighet 10 g.

Standarder: Produkten är RoHS-kompatibel.

Användningsområden: Lämplig för vitvaror, automationssystem, elektrisk utrustning, mätinstrument, telekommunikationsutrustning, fjärrkontroller och ljusregulatorer där ett mycket litet och lätt relä krävs.

Tekniska data:

• SKU / artikelkod: RM32N-1
• Tillverkare: Relpol S.A.
• Produktserie: RM32N
• Komponenttyp: kretskortrelä (miniatyrrelä), tätat
• Kontaktkonfiguration: 1 CO (SPDT)
• Märkström (AC1/DC1): 5 A / 250 VAC eller 5 A / 28 VDC
• Kontaktmaterial: AgSnO₂
• Kontaktresistans: ≤100 mΩ
• Spolealternativ: 5, 9, 12, 18, 24 VDC
• Spoleffekt: 0,20 W (känslig) / 0,45 W (standard)

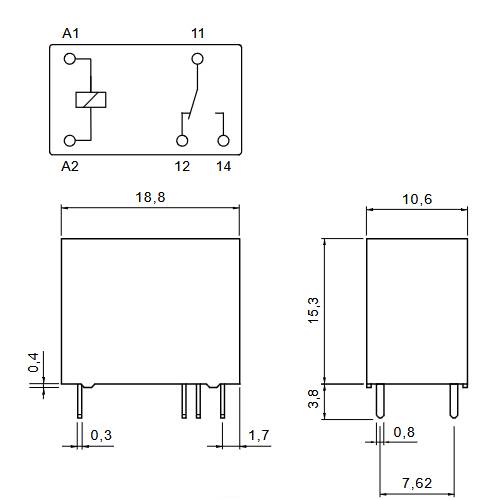

• Mått (B×D×H): 18,8 × 10,6 × 15,3 mm
• Vikt: 6 g
• Operer-/återgångstid: 8 ms / 5 ms
• Mekanisk livslängd: >10⁷ omsättningar
• Elektrisk livslängd: >10⁵ omsättningar
• Driftstemperatur: -40…+70 °C
• Kapslingsklass: IP67
• Anslutning: kretskortslödning (PCB mount)
• Standardmärkningar: RoHS
