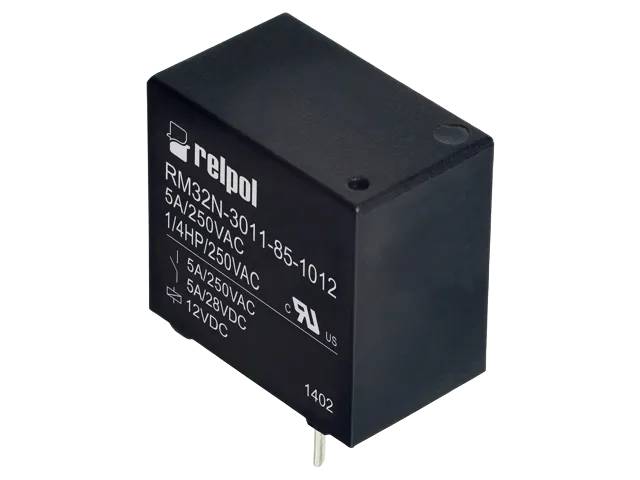

Kretstolksrelä 1 slutande kontakt 5A (RM32N-2)

RM32N, tillverkad av Relpol S.A. (Polen), är ett mycket kompakt och lätt miniatyrrelä avsett för PCB-applikationer där platsen är kritisk. Denna version innehåller en normalt öppen kontakt (1 NO) som ger högre brytförmåga än seriens 1 CO-version.

Konstruktion och material: Kontaktkonfigurationen är 1 NO (en slutande kontakt, normalt öppen). Kontaktmaterialet är AgSnO₂ (silver-tennoxid). Höljet är förseglat med kapslingsklass IP67 (EN 60529), miljöskyddsklass RTIII (EN 61810-7). Måtten är mycket små, 18,8 × 10,6 × 15,3 mm, vikt endast 6 g. Anslutning är för lödning direkt på kretskortet (PCB mount).

Elektriska egenskaper: Märk-/maxbrytspänning är 250 V / 277 V AC. Märkbelastning för 1 NO-kontakten är högre än för 1 CO-versionen: 10 A / 125 VAC (AC1) eller 5 A / 28 VDC (DC1). Motordragning enligt UL 508 är 1/4 HP (250VAC, enfas). Kontaktmotstånd är högst 100 mΩ. Isolationsmotstånd är minst 100 MΩ (500VDC, 60s).

Spolens egenskaper: Spänning för spolen finns i alternativen 5, 9, 12, 18 eller 24 V DC. Märkeffekt är 0,20 W (känslig spole – finns endast med 1 NO-kontakt, som i denna version) eller 0,45 W (standardspole).

Slitstyrka och tillförlitlighet: Operativ-/släppningstid är 8/5 ms. Elektrisk livslängd vid märkbelastning är över 100 000 (10⁵) brytningar. Mekanisk livslängd är över 10 miljoner (10⁷) brytningar. Driftstemperaturområde är -40…+70 °C. Vibrationsbeständighet är 1,5 mm DA (10–55 Hz), stötbeständighet 10 g.

Standarder: Produkten är RoHS-kompatibel.

Användningsområden: Lämplig för hushållsapparater, automationssystem, elektrisk utrustning, mätinstrument, telekommunikationsutrustning, fjärrkontroller och ljusstyrningar – särskilt i applikationer där högre brytförmåga (10A) än seriens CO-version krävs, och fördelen med en känslig låg-effektspole (0,20W) vid mikrokontrollerstyrning.

Tekniska specifikationer:

• SKU / beställningskod: RM32N-2
• Tillverkare: Relpol S.A.
• Produktserie: RM32N
• Komponenttyp: kretskortrelä (miniatyrrelä), förseglat
• Kontaktkonfiguration: 1 NO (slutande)
• Märkström (AC1/DC1): 10 A / 125 VAC eller 5 A / 28 VDC
• Kontaktmaterial: AgSnO₂
• Kontaktmotstånd: ≤100 mΩ
• Spolspänning alternativ: 5, 9, 12, 18, 24 VDC
• Spoleffekt: 0,20 W (känslig) / 0,45 W (standard)

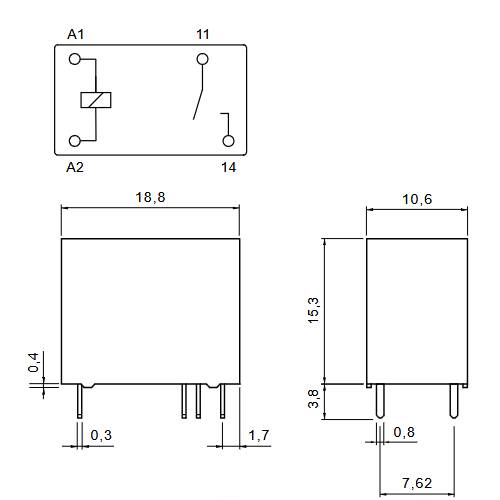

• Mått (B×L×H): 18,8 × 10,6 × 15,3 mm
• Vikt: 6 g
• Operativ-/släppningstid: 8 ms / 5 ms
• Mekanisk livslängd: >10⁷ brytningar
• Elektrisk livslängd: >10⁵ brytningar
• Driftstemperatur: -40…+70 °C
• Kapslingsklass: IP67
• Anslutning: lödning på kretskort (PCB mount)
• Standardmärkningar: RoHS
