Kretskortrelä 1 växlande kontakt 10A (RM50P)

RM50, tillverkat av Relpol S.A. (Polen), är ett förseglat miniatyrrelä avsett för montering direkt på kretskort. Det använda plastmaterialet möjliggör drift vid höga temperaturer och i kemiskt krävande miljöer.

Konstruktion och material: Kontaktkonfigurationen är 1 C/O (en växlande kontakt, SPDT; även 1 NO-version finns). Kontaktmaterialet är AgSnO₂ (silver-tennoxid). Höljet är förseglat (sealed) för lödningsprocessen, kapslingsklass IP64. Måtten är 19 × 15,4 × 15,5 mm, vikt 11 g. Anslutning är för direkt lödning på kretskort (PCB mount).

Elektriska egenskaper: Maximal växelspänningsnivå är 277 V AC / 110 V DC. Märkström i AC1-klass är 10 A / 240 VAC, i DC1-klass 15 A / 24 VDC. Maximal brytförmåga (AC1) är 1800 VA. Kontaktresistans är högst 100 mΩ. Klarings- och luftavstånd mellan spole och kontakt är båda minst 1,9 mm. Dielektrisk hållfasthet mellan spole och kontakter är 1000 VAC, för kontaktavståndet 500 VAC.

Spolegenskaper: Spänningsområde för spolen är 3–48 V DC. Märkprestanda är 0,36–0,45 W.

Hållbarhet och tillförlitlighet: Opererationstid cirka 10 ms, återfallstid cirka 5 ms. Elektrisk livslängd vid märkbelastning är över 100 000 (10⁵) brytningar både för AC1- (7A/250VAC) och DC1-belastning (15A/24VDC). Mekanisk livslängd är över 10 miljoner (10⁷) brytningar. Driftstemperaturområde är -30…+55 °C. Vibrationsmotstånd är 1,5 mm DA (10–55 Hz), stöttålighet 10 g.

Standarder: Produkten är RoHS-kompatibel.

Användningsområden: Lämplig för hushållsapparater, kontorsutrustning, ljudanläggningar, kaffebryggare och andra styranordningar där ett förseglat relä för direkt kretskortmontering krävs.

Tekniska data:

• SKU / beställningskod: RM50P
• Tillverkare: Relpol S.A.
• Produktserie: RM50
• Komponenttyp: kretskortrelä (miniatyrrelä), förseglat
• Kontaktkonfiguration: 1 C/O (SPDT)
• Märkström (AC1/DC1): 10 A / 240 VAC eller 15 A / 24 VDC
• Max. brytspänning: 277 VAC / 110 VDC
• Kontaktmaterial: AgSnO₂
• Kontaktresistans: ≤100 mΩ
• Spolspänningsområde: 3–48 VDC

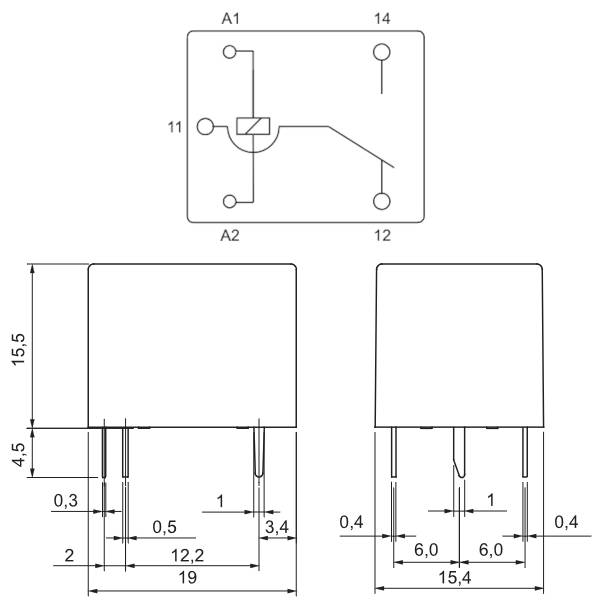

• Mått (L×B×H): 19 × 15,4 × 15,5 mm
• Vikt: 11 g
• Drift-/återgångstid: 10 ms / 5 ms
• Mekanisk livslängd: >10⁷ brytningar
• Elektrisk livslängd: >10⁵ brytningar
• Driftstemperatur: -30…+55 °C
• Kapslingsklass: IP64
• Anslutning: lödning på kretskort (PCB mount)
• Standardmärkningar: RoHS
