Kretskortrelä 2 växlande kontakter 8A (RM84)

RM84 från Relpol S.A. (Polen) är ett miniatyrrelä som är konstruerat för både direkt kretskortmontering och sockelmontering (plug-in). Reläet är optimerat för kontinuerlig drift enligt tillverkarens angivna specifikationer.

Konstruktion och material: Kontaktkonfigurationen är 2 CO (två växlande kontakter, DPDT), och en 2 NO-version finns även som specialmodell (med ökat kontaktgap). Kontaktmaterialalternativen är AgNi (silver-nickel), AgNi/Au (hårdgyllt) eller AgSnO₂ (silver-tennoxid). Kapslingen är ogenomskinlig som standard (genomskinlig version tillgänglig, cULus/EAC-certifierad). Flamklassningen är UL 94 V-0. Måtten är 29 × 12,7 × 15,7 mm, vikt 14 g.

Elektriska egenskaper: Märk-/maxbrytspänning är 250 V / 400 V AC. Märkström i AC1-klass är 8 A / 250 VAC, i DC1-klass 8 A / 24 VDC. Motorlast enligt UL 508 är 1/3 HP (240VAC). Maxbrytförmåga (AC1) är 2000 VA. Kontaktresistans är högst 100 mΩ. Isolationen är förstärkt (reinforced insulation), dielektrisk hållfasthet mellan spole och kontakter 5000 VAC. Märkspänning för överslag (impuls) är 4000 V (1,2/50µs), överbelastningskategori III.

Spolegenskaper: Spänningsalternativ för spolen är AC 12/24/48/60/110/115/120/220/230/240 V (50/60Hz) eller DC 3/5/6/9/12/18/24/36/48/60/110 V. Märkeffekt är 0,75 VA (AC) eller 0,4 W (DC).

Hållbarhet och tillförlitlighet: Opererings-/släppningstid är 7/10 ms (AC) eller 7/3 ms (DC). Elektrisk livslängd vid märkbelastning (8A, 250VAC) är över 100 000 manövrar, mekanisk livslängd över 30 miljoner (3×10⁷) manövrar. Driftstemperaturområde är -40…+85 °C. Kapslingsklass är IP40 (eller IP67 vattentät specialmodell). Vibrationstålighet är 10 g / 5 g (10-150 Hz).

Standarder: Reläet uppfyller standarderna EN 60730-1, EN 60335-1 och EN 45545-2. RoHS-kompatibelt.

Användningsområden: Lämpligt för industriella styrkretsar, hushållsapparater, motorstyrning och andra applikationer där samtidig växling av två separata kretsar krävs med förstärkt isolation.

Tekniska data:

• SKU / beställningskod: RM84
• Tillverkare: Relpol S.A.
• Produktserie: RM84
• Komponenttyp: kretskortrelä (miniatyrrelä)
• Kontaktkonfiguration: 2 CO (DPDT)
• Märkström: 8 A / 250 VAC
• Max. brytspänning: 400 VAC
• Kontaktmaterial: AgNi / AgNi-Au / AgSnO₂
• Kontaktresistans: ≤100 mΩ

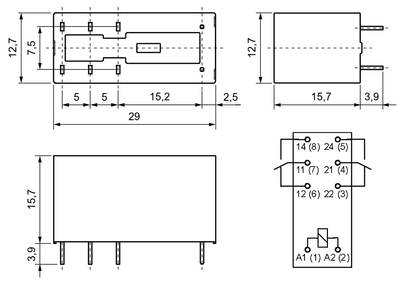

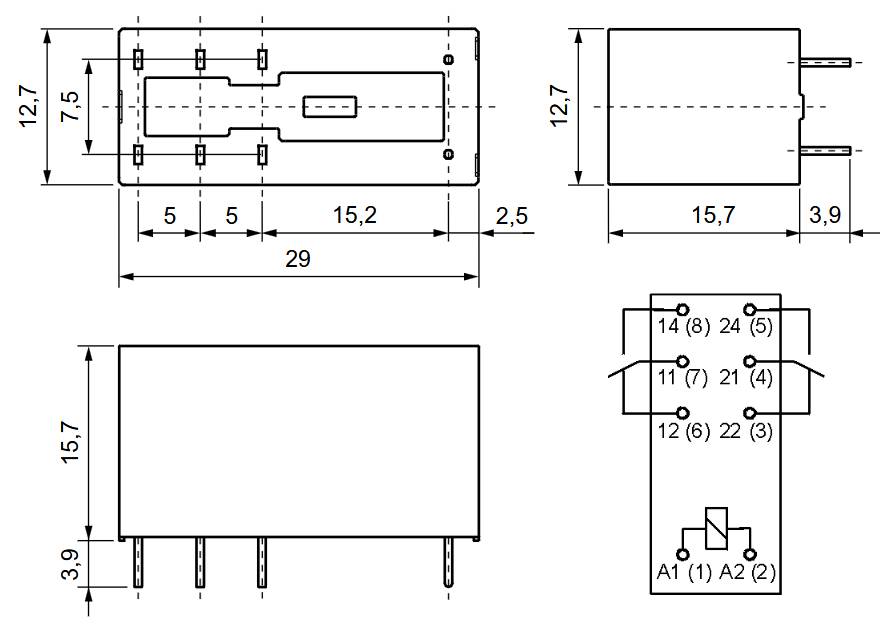

• Mått (B×L×H): 29 × 12,7 × 15,7 mm
• Vikt: 14 g
• Dielektrisk hållfasthet (spole–kontakt): 5000 VAC
• Märkspänning för överslag: 4000 V (1,2/50µs)
• Mekanisk livslängd: >3×10⁷ manövrar
• Elektrisk livslängd (8A, 250VAC): >10⁵ manövrar
• Opererings-/släppningstid: 7/10 ms (AC) / 7/3 ms (DC)
• Driftstemperatur: -40…+85 °C
• Kapslingsklass: IP40 (IP67 tillgängligt)
• Flamklassning: UL 94 V-0
• Standarder: EN 60730-1, EN 60335-1, EN 45545-2
• Standardmärkningar: RoHS
