Kretskortrelä 1 växlande kontakt 8A (RM96P)

RM96 från Relpol S.A. (Polen) är ett låghöjds miniatyrrelä (endast 16,2 mm högt) som är särskilt lämpligt där installationshöjden är begränsad. Serien finns i konfigurationerna 1 CO (växlande kontakt), 1 NO (slutande) och 1 NC (öppnande).

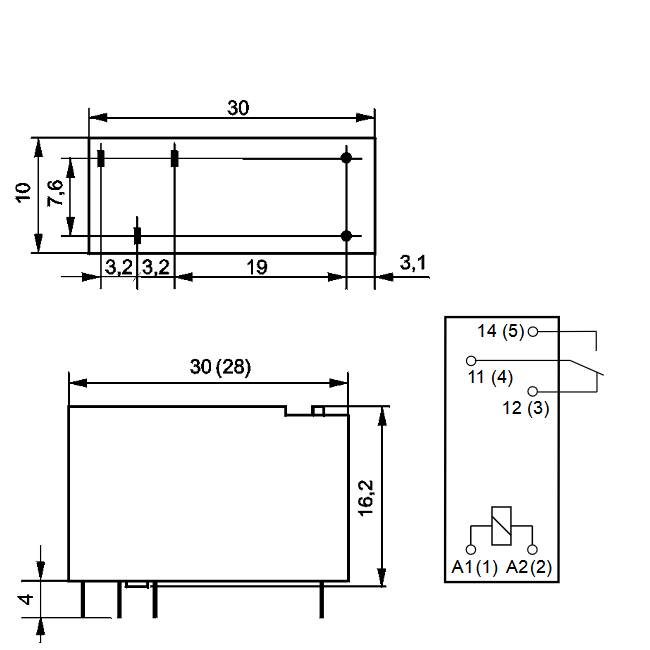

Konstruktion och material: Kontaktkonfigurationen är 1 CO (en växlande kontakt, SPDT). Kontaktmaterialet är AgSnO2 (silver-tennoxid) eller AgSnO2/Au (hårdguldförgylld). Kapslingen finns antingen i skyddsklass IP40 eller IP67. Måtten är 30 × 10 × 16,2 mm (1 CO-version), vikt 11 g. Stiftavstånd är 3,2 mm (1 CO) eller 5,0 mm (1 NO/1 NC). Anslutningen är avsedd för direkt lödning på kretskort (PCB-mount); 1 CO-versionen passar även för socketsmontering (ES 32-sockel).

Elektriska egenskaper: Märk-/max växelspänning är 250 V / 400 V AC. Märkström i AC1-klass är 8 A / 250 VAC (eller upp till 10 A / 250 VAC med UL/VDE-godkännande), i AC15-klass 3 A/120V eller 1,5 A/240V, i DC1-klass 8 A / 24 VDC. Motörbelastning enligt UL 508-standard är 1/2 HP (240VAC). Max brytförmåga (AC1) är 2000 VA. Kontaktresistans är högst 100 mΩ. Isoleringen är förstärkt (reinforced insulation), dielektrisk styrka mellan spole och kontakter 4000 VAC, nominell stöspänning 4000 V (1,2/50µs), överspänningskategori III.

Spoleegenskaper: Spänningsalternativ för spolen är 5, 6, 9, 12, 18, 24 eller 48 V DC. Märkeffekt är 0,22–0,3 W.

Hållbarhet och tillförlitlighet: Operera-/släppa-tider är 10/5 ms. Elektrisk livslängd vid märkbelastning (8A, 250VAC) är över 100 000 operationer, mekanisk livslängd över 20 miljoner (2×10^7) operationer. Driftstemperaturområde är -40…+85 °C (förvaring -40…+80°C). Isoleringsklass är Class F (155°C). Vibrationsmotstånd är 10 g (10-150 Hz).

Standarder: Produkten är RoHS-kompatibel.

Användningsområden: Lämplig för applikationer där installationshöjden är begränsad men där god brytförmåga och förstärkt isolering krävs – till exempel i industristyrkretsar och hushållsapparater.

Tekniska data:

• SKU / beställningskod: RM96P
• Tillverkare: Relpol S.A.
• Produktserie: RM96
• Komponenttyp: kretskortrelä (låghöjds miniatyrrelä)
• Kontaktkonfiguration: 1 CO (SPDT)
• Märkström: 8 A / 250 VAC (10A UL/VDE)
• Max. växelspänning: 400 VAC
• Kontaktmaterial: AgSnO2 / AgSnO2-Au
• Stiftavstånd: 3,2 mm
• Mått (B×L×H): 30 × 10 × 16,2 mm
• Vikt: 11 g
• Dielektrisk styrka (spole–kontakt): 4000 VAC
• Mekanisk livslängd: >2×10^7 operationer
• Elektrisk livslängd (8A, 250VAC): >10^5 operationer
• Operera-/släppa-tid: 10/5 ms
• Driftstemperatur: -40…+85 °C
• Skyddsklass: IP40 eller IP67
• Isoleringsklass: Class F
• Standardmärkningar: RoHS
