Kretskortrelä 1 slutande kontakt 8A (RM96Z)

RM96 från Relpol S.A. (Polen) är ett lågtbyggt (endast 16,2 mm högt) miniatyrrelä som är särskilt lämpligt där monteringshöjden är begränsad. Denna version innehåller en slutande (normalt öppen) kontakt.

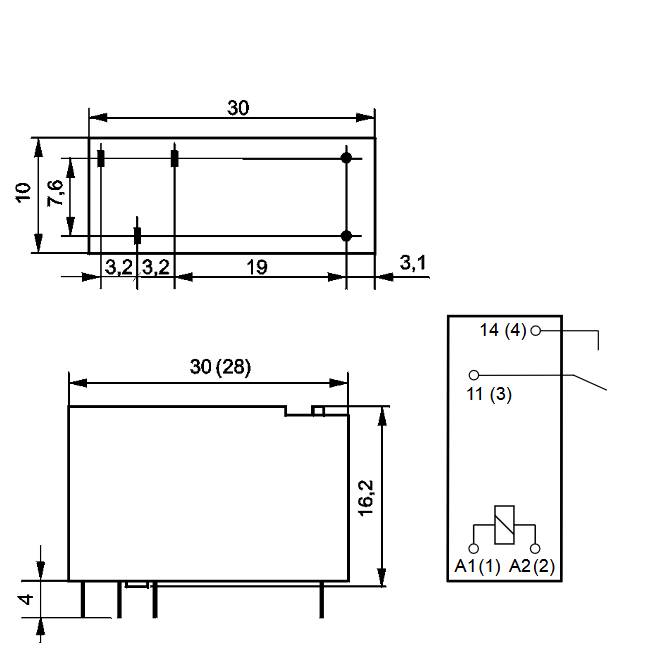

Konstruktion och material: Kontaktkonfigurationen är 1 NO (en slutande kontakt, normalt öppen). Kontaktmaterialet är AgSnO₂ (silver-tennoxid) eller AgSnO₂/Au (hårdguldbelagda). Höljet finns i utförande antingen IP40 eller IP67. Måtten är 28 × 10 × 16,2 mm (något kortare än 1 CO-versionen), vikt 11 g. Stiftavståndet är 5,0 mm. Anslutning är avsedd för direkt montering på kretskort (PCB mount) – 1 NO- och 1 NC-versionerna är avsedda endast för kretskortsmontering, inte för sockelmontering.

Elektriska egenskaper: Märk-/maximalt kopplingsspänning är 250 V / 400 V AC. Märkström i AC1-klass är 8 A / 250 VAC, i AC15-klass 3 A/120V eller 1,5 A/240V, i DC1-klass 8 A / 24 VDC. Motorlaster enligt UL 508 är 1/2 HP (240VAC). Max avbrytareffekt (AC1) är 2000 VA. Kontaktresistans är högst 100 mΩ. Isolationen är förstärkt (reinforced insulation), dielektrisk styrka mellan spole och kontakter är 4000 VAC.

Spoleegenskaper: Spänningsalternativ för spole är 5, 6, 9, 12, 18, 24 eller 48 V DC. Märk-effekt är 0,22–0,3 W.

Hållbarhet och tillförlitlighet: Opererande-/återgångstid är 10/5 ms. Elektrisk livslängd vid märkbelastning (8A, 250VAC) är över 100 000 operationer, mekanisk livslängd över 20 miljoner (2×10⁷) operationer. Driftstemperaturområde är -40…+85 °C. Isolationsklass är Class F (155°C).

Standarder: Produkten är RoHS-kompatibel.

Användningsområden: Lämplig för applikationer där monteringshöjden är begränsad och en enkel slutande kontakt krävs – till exempel i industriella styrkretsar och vitvaror.

Tekniska data:

• SKU / beställningskod: RM96Z
• Tillverkare: Relpol S.A.
• Produktsortiment: RM96
• Komponenttyp: kretskortrelä (lågtbyggt miniatyrrelä)
• Kontaktkonfiguration: 1 NO (slutande)
• Märkström: 8 A / 250 VAC
• Max. kopplingsspänning: 400 VAC
• Kontaktmaterial: AgSnO₂ / AgSnO₂-Au
• Stiftavstånd: 5,0 mm
• Mått (B×L×H): 28 × 10 × 16,2 mm
• Vikt: 11 g
• Dielektrisk styrka (spole–kontakt): 4000 VAC
• Mekanisk livslängd: >2×10⁷ operationer
• Elektrisk livslängd: >10⁵ operationer
• Opererande-/återgångstid: 10/5 ms
• Driftstemperatur: -40…+85 °C
• Skyddsklass: IP40 eller IP67
• Isolationsklass: Class F
• Anslutning: kretskortslödning (endast PCB mount)
• Standardmärkningar: RoHS
