Kretskortrelä 1 växlingskontakt 1A (Rayex RSY-serien)

RSY-seriens kretskortrelä från Rayex Electronics med 1 Form C-kontakt (1PDT, växlingskontakt) – mycket kompakt och lätt, ett mycket känsligt signalrelä som lämpar sig för styrkretsar i telekommunikationsutrustning och hushållsapparater.

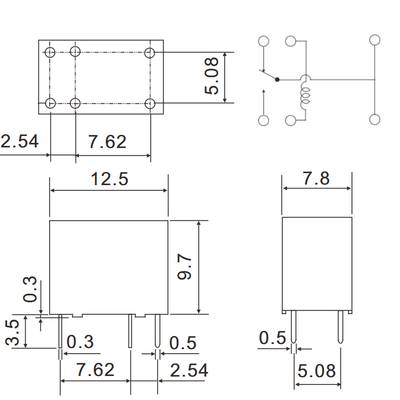

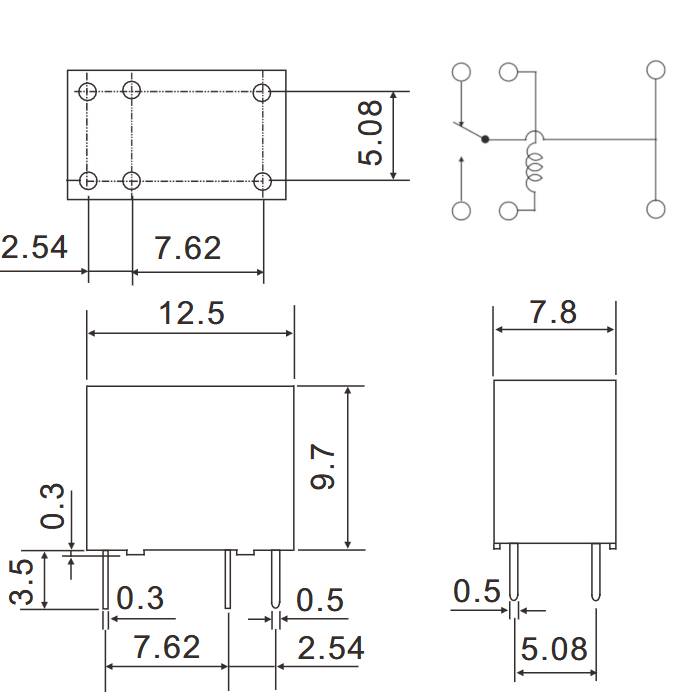

Konstruktion och anslutning: Reläet är mycket litet, med måtten endast 12,5 × 7,8 × 9,7 mm och en vikt på endast 2,2 g. Konstruktionen är tvättbar (washable type) och anslutningen är direkt PCB-anslutning.

Kontakt och brytförmåga: Växlingskontakt (1PDT) tål vid resistiv belastning (cos θ = 1) 1 A / 24 VDC eller 1 A / 125 VAC. Kontaktmaterialet är silverlegering (Ag Alloy) och kontaktresistansen är högst 100 mΩ (initialt). Opereringstiden är högst 4 ms och återgångstiden högst 3 ms.

Isolering och miljöbeständighet: Genomslagsstyrka mellan kontakter är 400 VAC och mellan samtliga element (spole och kontakt) 1000 VAC. Isolationsresistansen är minst 1000 MΩ (mätt vid 500 VDC). Stötdjupstålighet är 10G (11 ms) för funktionsgräns och 100G (6 ms) för förstörelsegräns; vibrationsbeständighet 10–55 Hz, dubbelamplitud 1,5 mm. Mekanisk livslängd är minst 1 000 000 switchingar och elektrisk livslängd minst 100 000 switchingar vid märkbelastning (switchhastighet 30/min). Driftstemperaturområde är -25…+55 °C.

Godkännanden: UL-godkänt (File No. E126157) och CUL-godkänt (File No. E126157).

Tekniska data:

• Serietyp: RSY (Rayex Electronics), flera spänningsvarianter för spole (bl.a. 3, 5, 6, 9, 12 och 24 VDC)
• Tillverkare: Rayex Electronics Co.
• Kontakttyp: 1 Form C (1PDT, växlingskontakt)
• Mått (L×B×H): 12,5 × 7,8 × 9,7 mm
• Vikt: ca. 2,2 g
• Rated Load (resistiv, cos θ = 1): 1 A / 24 VDC, 1 A / 125 VAC
• Kontaktmaterial: silverlegering (Ag Alloy)
• Kontaktresistans: ≤100 mΩ (initialt)
• Opereringstid: ≤4 ms
• Återgångstid: ≤3 ms
• Isolationsresistans: ≥1000 MΩ (500 VDC)
• Genomslagsstyrka (kontakter): 400 VAC
• Genomslagsstyrka (alla element): 1000 VAC
• Stötdjupstålighet: 10G/11ms (funktionsgräns), 100G/6ms (förstörelse)
• Vibrationsbeständighet: 10–55 Hz, dubbelamplitud 1,5 mm
• Mekanisk livslängd: ≥1 000 000 switchingar
• Elektrisk livslängd: ≥100 000 switchingar vid märkbelastning
• Driftstemperaturområde: -25…+55 °C
• Konstruktion: tvättbar (washable)
• Anslutning: direkt PCB-anslutning
• Godkännanden: UL (File E126157), CUL (File E126157)

Kompatibilitet: RSY-serien finns både i spolversioner med standardkänslighet (0,15 W) och i versioner med något lägre känslighet (0,2 W).
