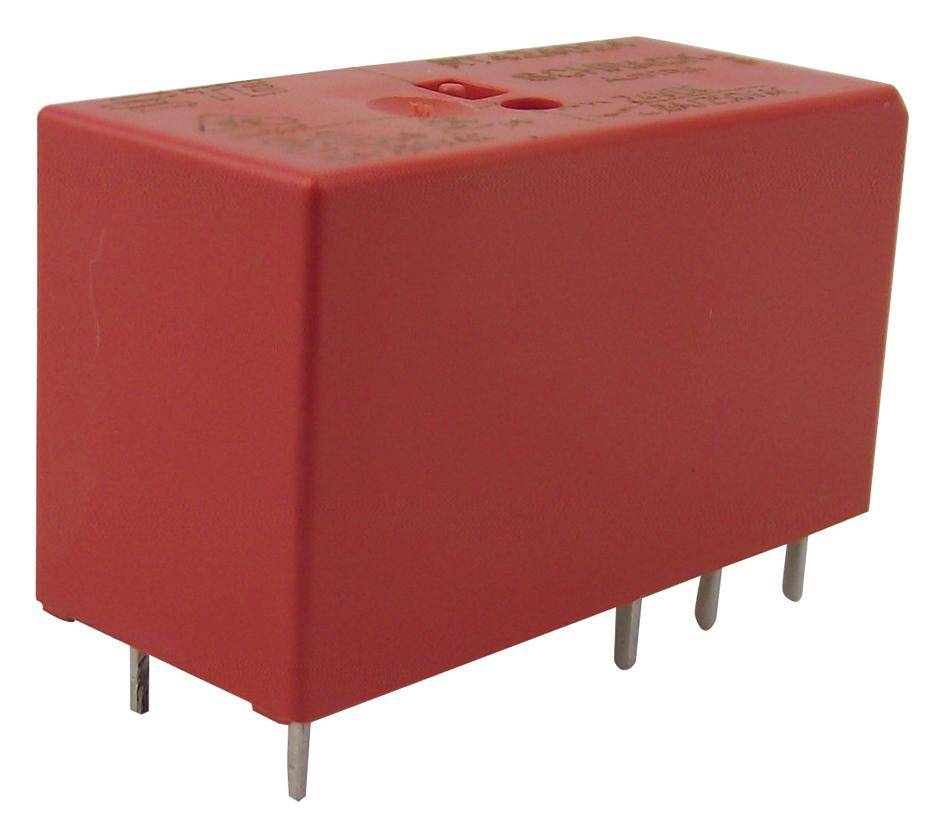

Printrelä med 2 växlande kontakter 8A (TE Connectivity RT2-serien, RT4240)

TE Connectivitys (Schrack) RT2-serie printrelä med 2-polig växlande kontakt (2 Form C / DPDT) – stänkskyddad eller helt tätad industrirelä, lämplig för styrning av värmepannor, tidsreläer, garageportsstyrningar, kassasystem och gränssnittmoduler.

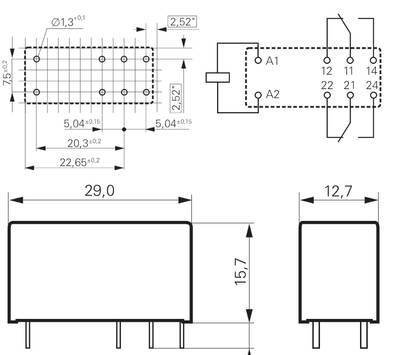

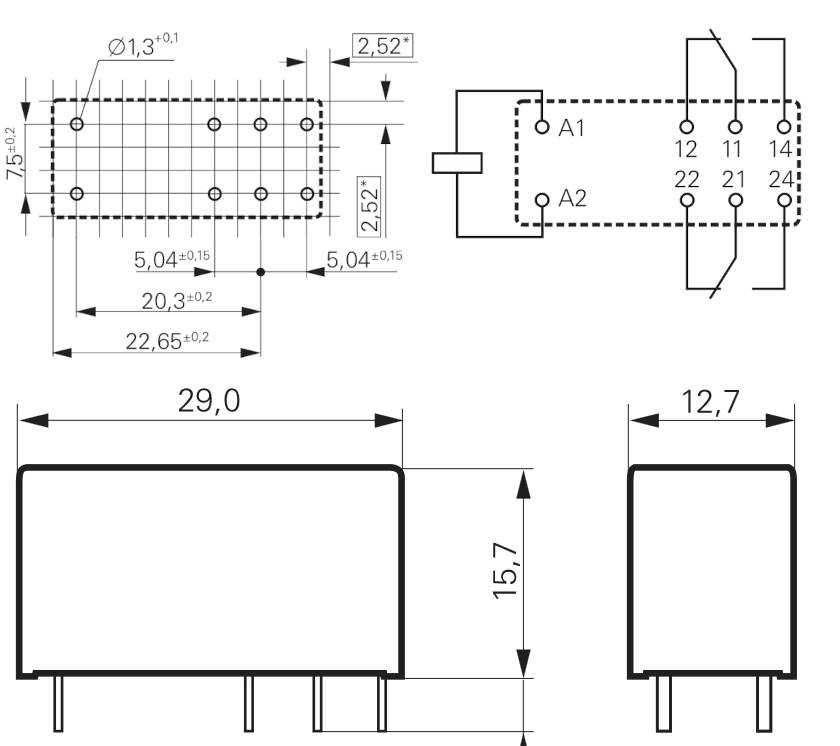

Konstruktion och anslutning: Relät finns antingen som stänkskyddat (RTII flux proof) eller helt tätat (RTIII wash tight) utförande, båda med 5 mm stiftavstånd. Anslutningen är av PCB-THT-typ (även reflow-lödbar PCB-THR-version finns). Vikt cirka 13 g. Löddmotstånd: RTII-version 270 °C / 10 s och RTIII-version 260 °C / 5 s.

Kontakt och brytförmåga: DPDT-växlande kontakter (2 Form C) är dimensionerade för märkspänning 250 VAC, strömbärighet 8 A (UL-klassning 10 A). Max tillåten brytspänning är 400 VAC, högsta korttidsbrytström (4 s, 10 % marklast) 15 A och högsta brytförmåga 2000 VA. Kontaktmaterialet är standardmässigt AgNi 90/10; för mer krävande laster finns även AgSnO₂ och guldbelagd AgNi tillgängligt. Drift-/återgångstid med DC-spole är högst 8/6 ms och studsningstid (bounce time) för Form A/Form B-kontakt högst 4/10 ms.

Isolering och miljötålighet: Spänningshållfasthet mellan öppna kontakter 1000 Vrms, mellan spole och kontakt 5000 Vrms och mellan intilliggande kontakter 2500 Vrms. Kryp-/luftavstånd mellan spole och kontakt minst 10/10 mm och mellan intilliggande kontakter minst 3/4 mm. Mekanisk livslängd med DC-spole över 30×10⁶ växlingar (reflow-version över 10×10⁶). Elektrisk livslängd enligt IEC 61810 är 10×10³ växlingar (8 A, 250 VAC, cosφ=1, 85 °C, DC-spole); enligt UL 508 är den 20×10³ växlingar (10 A, 250 VAC, allmän användning, 85 °C). Vibrationsbeständighet 30–300 Hz, 20g/5g (Form A/Form B), och stöttålighet (förstöring) 100g. Driftstemperaturområde med DC-spole -40…+85 °C.

Godkännanden: Godkänt av VDE (Cert. No. 40007571), UL (File No. E214025) samt cCSAus (File No. 1142018). Materialöverensstämmelse täcker EU RoHS/ELV-, Kina RoHS- och REACH-krav samt halogeninnehållsbegränsningar.

Tekniska data:

• Serietyp: RT4240 (TE Connectivity / Schrack RT2), flera spänningsalternativ för spole (DC-spole 5–110 VDC, bl.a. 12, 24 och 48 VDC)
• Tillverkare: TE Connectivity Ltd
• Kontakttyp: 2 Form C (CO), 2 växlande kontakter (DPDT)
• Konstruktion: stänkskyddad (RTII) eller helt tätad (RTIII), 5 mm stiftavstånd
• Vikt: ca 13 g
• Märkspänning: 250 VAC
• Rated current: 8 A (UL: 10 A)
• Max tillåten brytspänning: 400 VAC
• Högsta korttidsbrytström: 15 A (4 s, 10 % lastcykel)
• Högsta brytförmåga: 2000 VA
• Kontaktmaterial: AgNi 90/10 (standard), AgSnO₂ eller guldbelagd AgNi tillgängligt
• Drift-/återgångstid (DC-spole): ≤8/6 ms
• Studsningstid (Form A/Form B): ≤4/10 ms
• Mekanisk livslängd (DC-spole): >30×10⁶ växlingar
• Elektrisk livslängd (IEC 61810): 10×10³ växlingar (8 A, 250 VAC, cosφ=1, 85 °C)
• Elektrisk livslängd (UL 508): 20×10³ växlingar (10 A, 250 VAC, allmän användning, 85 °C)
• Spänningshållfasthet (öppna kontakter): 1000 Vrms
• Spänningshållfasthet (spole–kontakt): 5000 Vrms
• Spänningshållfasthet (intilliggande kontakter): 2500 Vrms
• Kryp-/luftavstånd (spole–kontakt): ≥10/10 mm
• Kryp-/luftavstånd (intilliggande kontakter): ≥3/4 mm
• Vibrationsbeständighet: 30–300 Hz, 20g/5g
• Stöttålighet (förstöring): 100g
• Driftstemperaturområde (DC-spole): -40…+85 °C
• Anslutning: PCB-THT (även PCB-THR reflow-version)
• Löddmotstånd: RTII 270 °C/10s, RTIII 260 °C/5s
• Överensstämmelser: EU RoHS/ELV, Kina RoHS, REACH, halogeninnehåll
• Godkännanden: VDE (Cert. 40007571), UL (File E214025), cCSAus (File 1142018)

Kompatibilitet: Från samma RT2-serie finns även 2 Form A (NO)-kontaktversion (RT4440-serien), helt tätat alternativ (RTE24-serien), AC-spoleversioner samt en WG-specialversion för hushållsbruk som är kompatibel med IEC 60335-1. Serien har även separat reläsockel och tillbehör (se "Accessories Industrial Power Relay RT"-datablad).
