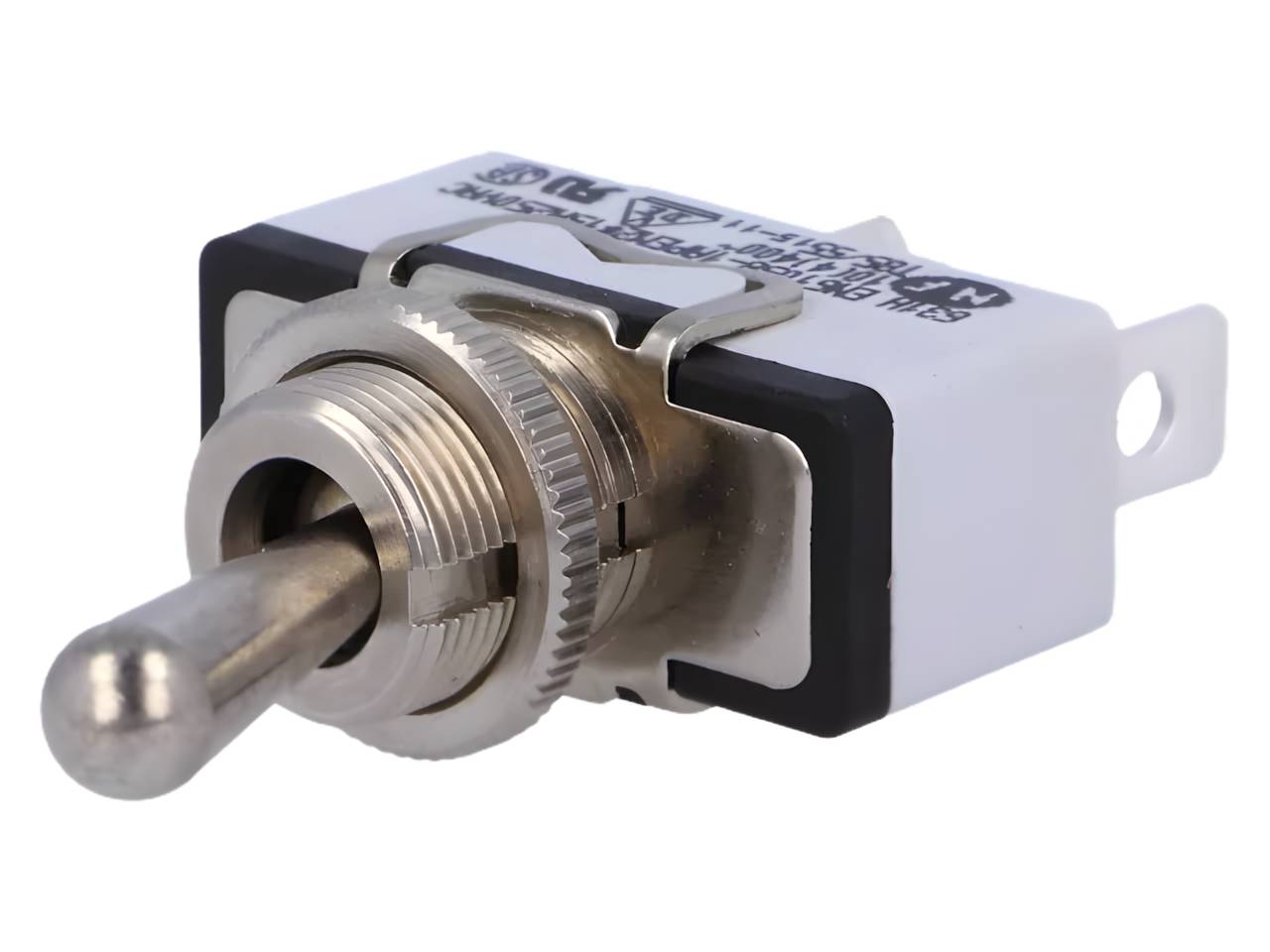

Vippbrytare med mutterfäste (Ø12,2 mm) (S600)
Vippbrytaren i 600H/600NH-serien, tillverkad av APEM, är en industriklass högströmsswitch avsedd för styrning av motorlaster och effektapplikationer. Serien skiljer sig från mindre miniatyrbrytare (som den tidigare beskrivna APR-5600-serien) med avseende på avsevärt högre strömtålighet.
Konstruktion och material: Terminalen och kontaktstödet är tillverkade av ett enda metallstycke, och kontakterna är svetsade mot terminalen med motstånd för att förbättra den mekaniska styrkan. Höljet är i polyester (UL94-V0). Spaken finns antingen i metall (600H, förkromad mässing) eller isolerad (600NH, svart polyamid). Monteringshylsan är förkromad mässing eller zinkgjutning (zamak), diameter Ø12,2 mm. Kontakterna är en silver-nickellegering.
Elektriska egenskaper: Växelförmåga upp till 15 A / 250 VAC eller 10 A / 400 VAC – betydligt högre än seriens mindre miniatyrbrytare.
Mekaniska egenskaper: Max tillåtet åtdragningsmoment är 1,50 Nm. Tillåten paneltjocklek är upp till 4,5 mm (mellan två muttrar).
Miljöbeständighet och standarder: Driftstemperaturområde är -20…+55 °C. Serien är godkänd enligt UL, CSA och NF-VDE (EN 61058-1).
Användningsområden: Särskilt lämplig för industristyrpaneler, växling av motorlaster och andra effektapplikationer där högre strömtålighet krävs än vad mindre miniatyrbrytare erbjuder.
Tekniska data:
- SKU / beställningskod: S600
- Tillverkare: APEM (APEM/IDEC)
- Produktserie: 600H / 600NH
- Komponenttyp: vippbrytare, industriklass
- Fäste: gängad hylsa, Ø12,2 mm + mutter
- Växelförmåga: 15 A / 250 VAC eller 10 A / 400 VAC
- Höljesmaterial: polyester (UL94-V0)
- Spakmaterial: förkromad mässing (600H) eller svart polyamid (600NH)
- Kontaktmaterial: silver-nickellegering
- Max. åtdragningsmoment: 1,50 Nm
- Tillåten paneltjocklek: högst 4,5 mm
- Driftstemperatur: -20…+55 °C
- Standarder: UL, CSA, NF-VDE (EN 61058-1)
