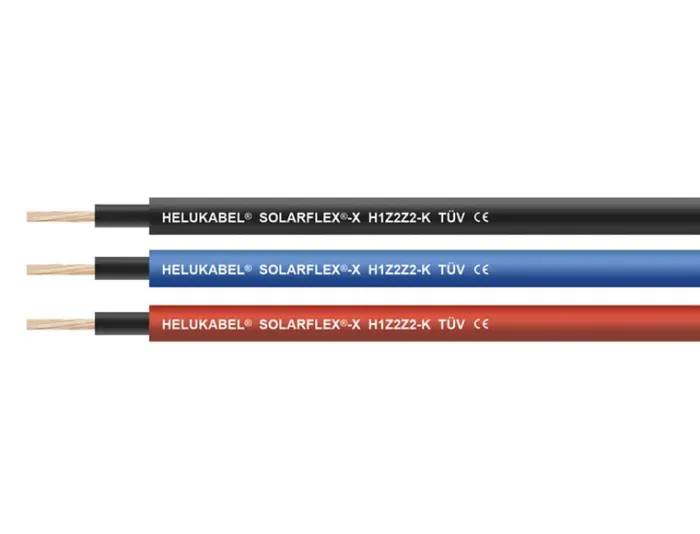

Anslutningskabel 1500Vdc 2,5-10,0mm² (H1Z2Z2-K)
Tillverkad av Helukabel GmbH är SOLARFLEX®-X H1Z2Z2-K en tvärbunden enkärnig solcellskabel som är särskilt utformad för anslutning av solpaneler enligt standarden DIN VDE 0283-618 / DIN EN 50618.
Konstruktion och material: Ledaren är fintrådig tennpläterad koppar (DIN VDE 0295 / IEC 60228, klass 5). Ledarens isolering och yttre mantel är båda tvärbundna (cross-linked) föreningar som är halogenfria. Mantelfärgen finns tillgänglig i blått, rött eller svart. Minsta böjningsradie är 5 × ytterdiametern.
Elektriska egenskaper: Nominell spänning är 1000/1000 V AC och 1500/1500 V DC, provspänning 6500 V. Ledarens tillåtna driftstemperatur är upp till +120 °C. Systemets maximalt tillåtna DC-spänning som kabeln installeras i får inte överstiga 1,8 kV.
Miljötålighet och standarder: Fast driftstemperaturområde är -40…+90 °C. Kabeln tål UV-strålning, ozon, väderpåverkan och vatten, och är lämplig för utomhusbruk samt för direkt nedgrävning i mark (installation i rör rekommenderas; inte lämplig för permanent nedsänkning i vatten). Kabeln är halogenfri (DIN EN 60754-1), flamskyddande (DIN EN 60332-1-2) och uppfyller rökdichthetsstandarden (DIN EN 61034-1+2). Produkten är certifierad av TÜV Rheinland.
Användningsområden: Lämplig för kabling av solpaneler samt för interna och externa anslutningar i dubbelisolerade (klass II) apparater och system.
Tekniska data:
- SKU / beställningskod: SOL
- Tillverkarens produktkod: H1Z2Z2-K
- Tillverkare: Helukabel GmbH
- Kabeltyp: SOLARFLEX®-X, enkärnig solcellskabel
- Tvärsnittsarea: 2,5–10,0 mm²
- Nominell spänning (AC/DC): 1000/1000 V / 1500/1500 V
- Provspänning: 6500 V
- Ledarmaterial: tennpläterad koppar, fintrådig (klass 5)
- Isolering/mantel: tvärbunden förening, halogenfri
- Drifttemperatur (fast): -40…+90 °C
- Tillåten ledartemperatur: högst +120 °C
- Minsta böjningsradie: 5 × ytterdiametern
- Standarder: DIN VDE 0283-618, DIN EN 50618, DIN EN 60754-1, DIN EN 60332-1-2, DIN EN 61034-1+2
- Certifiering: TÜV Rheinland
