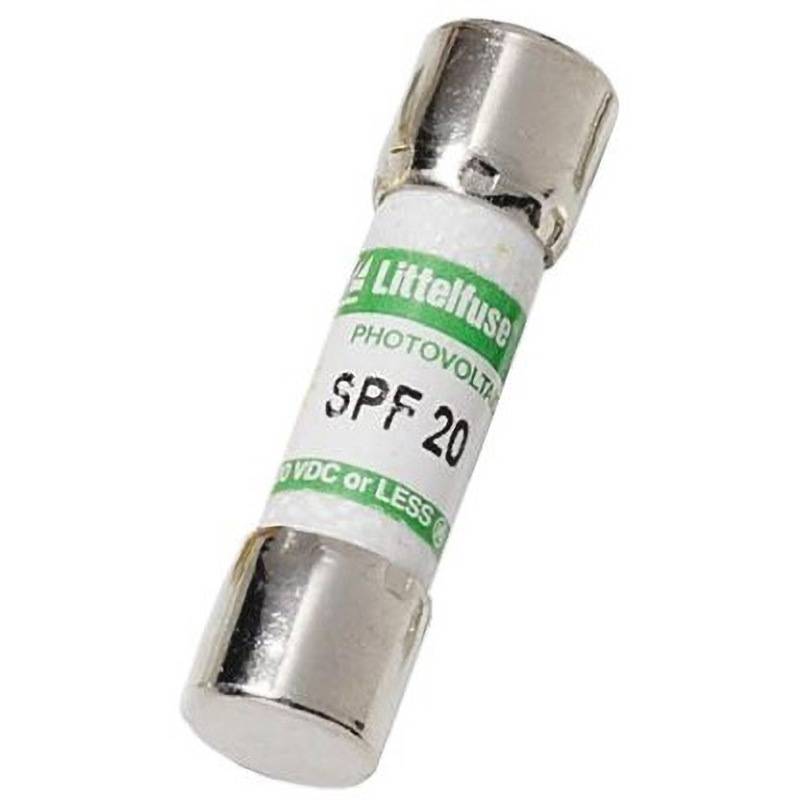

Keraaminen säkring 10,3×38 mm snabb 1000 VDC gPV (SOLAR)

Keramiskt säkringsrör i gPV-klass enligt IEC 60269-6 i formatet 10,3×38 mm – särskilt utformat för skydd av solcellssystem (PV-strängar) där tillförlitlig funktion krävs även vid små felströmmar, såsom återströmmar och multipla strängfel, som vanliga AC- eller allmänna DC-säkringar kanske inte upptäcker eller bryter på ett tillförlitligt sätt.

Konstruktion och material: Säkringsröret är av keramik, vilket ger hög inre tryck- och värmestötresistens och möjliggör högre brytkapacitet i kompakt format jämfört med glasutförande. Ändkåporna är vanligtvis silverpläterad koppar och smältelementet är ofta rent silver, vilket förhindrar åldrande av elementet och bibehåller elektriska egenskaper under hela livslängden. Montering sker i standardiserade 10×38 mm säkringshållare eller -socklar som ofta används i kopplingsdosor och inverteringångar.

Elektriska egenskaper: Märkspänningen är 1000 VDC, vilket täcker typiska 1000 V PV-strängsystem. Utlösningstiden är snabb, typisk tidskonstant 1–3 ms, vilket säkerställer snabb frånkoppling vid fel. Brytkapaciteten för gPV-klassens 10×38 mm säkringar är typiskt 20–50 kA beroende på strömvärde. Märkströmområdet är vanligtvis 1–32 A beroende på modell.

Användningsområden: Överlast- och kortslutningsskydd för solpanelsträngar, inverteringångar, kopplingsdosor och batteribaserade solcellsanläggningar där hög DC-spänningshållfasthet krävs.

Godkännanden: gPV-klassade säkringar följer vanligtvis IEC 60269-6 och IEC 60269-1 och har ofta även UL-, CSA- och CCC-godkännanden samt RoHS-överensstämmelse beroende på tillverkare.

Tekniska data:

• Storlek: 10,3 × 38 mm
• Standard: IEC 60269-6, användningsklass gPV
• Märkspänning: 1000 VDC
• Märkströmområde: 1–32 A (beroende på modell)
• Utlösningstid: snabb, tidskonstant ca 1–3 ms
• Brytkapacitet: typiskt 20–50 kA (beroende på strömvärde)
• Konstruktion: keramisk kropp, silverpläterade ändkåpor
• Smältelement: ofta rent silver
• Användningsområde: skydd av PV-strängar, invertrar och kopplingsdosor
• Montering: standard 10×38 mm säkringssockel/-hållare
• Vanliga godkännanden: IEC 60269-6, UL 2579/UL 248-19, CE, CB, RoHS (beroende på tillverkare)

Kompatibilitet: I standardstorleken 10×38 mm finns även allmänna AC-säkringar och lägre spännings DC-säkringar – dessa får inte förväxlas med gPV-klassade säkringar eftersom vanliga säkringar kanske inte bryter tillförlitligt vid små PV-felströmmar.
