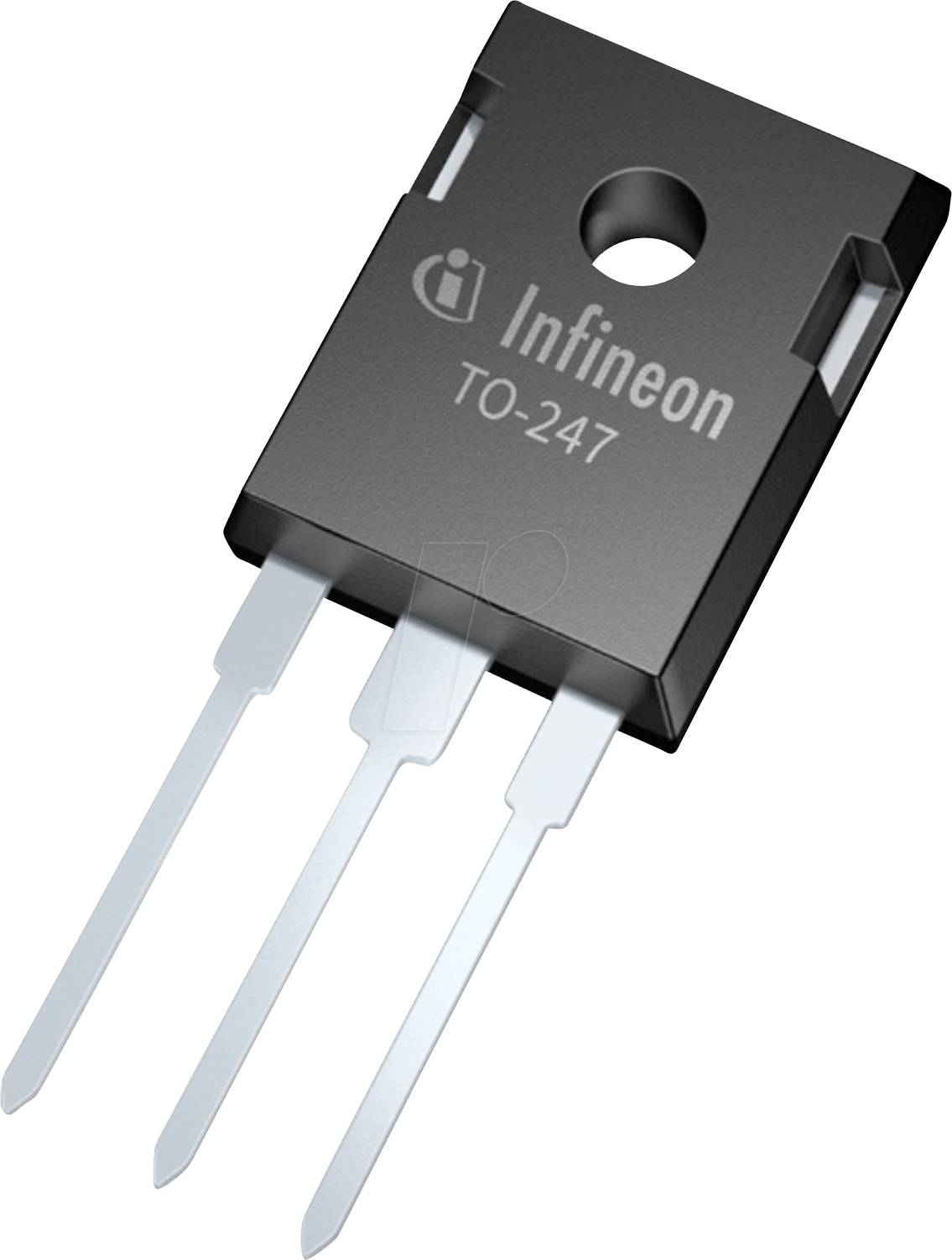

MOSFET-transistori Infineon SPW47N60C3

Tämä komponentti on N-kanavainen teho-MOSFET, joka kuuluu Infineonin CoolMOS™ C3 -sarjaan. Se on suunniteltu korkeaa hyötysuhdetta ja suurta virrankestoa vaativiin hakkurivirtalähteisiin ja tehoelektroniikkasovelluksiin.

Keskeiset tekniset arvot

• Tyyppi: N-kanavainen teho-MOSFET.

• Jännitekesto: 600 V.

• Virrankesto: 47 A (25 °C lämpötilassa).

• Päällistilan resistanssi: Tyypillisesti 0,070 Ω.

• Kotelointi: TO-247 (läpivietävä malli).

• Teknologia: CoolMOS™ (erittäin alhaiset kytkentähäviöt ja pieni kapasitanssi).

Tärkeää huomioitavaa käytössä

• Jäähdytys: Komponentin suuren tehohäviön vuoksi se vaatii lähes poikkeuksetta riittävän kokoisen jäähdytyssiilin. Asennuksessa on käytettävä lämpötahnaa ja tarvittaessa eristyslevyä, jos kotelo on kytkettävä sähköisesti erilleen jäähdytyssiilistä.

• ESD-suojaus: MOSFET-transistorit ovat herkkiä staattiselle sähkölle. Käsittele komponenttia aina antistaattisilla työvälineillä välttääksesi hilan (Gate) vaurioitumisen.

• Hilan ohjaus: Transistorin nopea kytkentänopeus asettaa vaatimuksia hilapiirin ohjaukselle. Varmista, että käytettävä ohjainpiiri pystyy tarjoamaan riittävän virran hilakapasitanssin nopeaan lataamiseen ja purkamiseen.

Tyypilliset käyttökohteet

• Hakkurivirtalähteet (SMPS): Käytetään pääkytkimenä korkean hyötysuhteen virtalähteissä, kuten palvelinvoimalähteissä.

• Aurinkosähköinvertterit: Tehokas muunnos DC-jänniteestä AC-verkkovirraksi.

• Teollisuuden moottoriohjaukset: Taajuusmuuttajat ja DC-moottoreiden PWM-ohjaimet.

• UPS-laitteet: Keskeytymättömän virransyötön tehoasteet.
