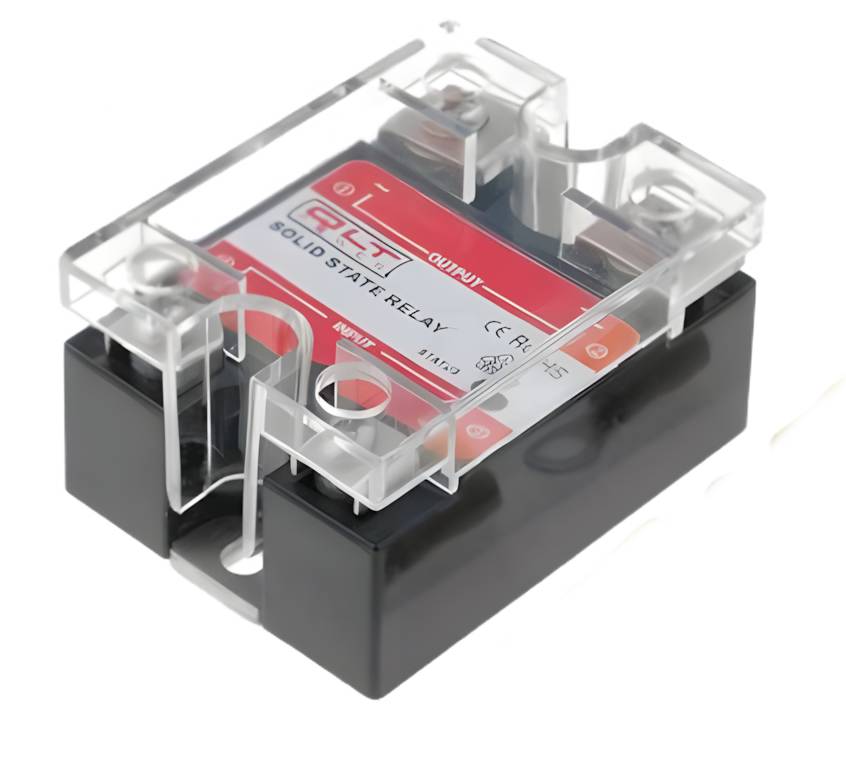

Halvledarrelä AC/AC (SSR-ACAC)
AC/AC-typen halvledarrelä (Solid State Relay, SSR) tillverkad av QLT Power är en helt halvledarbaserad strömbrytare där både styrsignalen och den switchade lasten är växelström (AC) – till skillnad från de vanligare DC-styrda SSR-modellerna (t.ex. SSR-Z/-R-serierna, där styrning är DC och switchning är AC).
Uppbyggnad och funktionsprincip: Halvledarreläet switchar lasten med hjälp av halvledarkomponenter (typiskt triac eller antiparallellt kopplade tyristorer) utan rörliga mekaniska delar eller kontakter, vilket gör det tyst, slittåligt och ett mycket snabbt alternativ till ett traditionellt mekaniskt relä. AC-styrning möjliggör direkt styrning exempelvis från en PLC eller annan AC-utgångande styrenhet utan separat DC-matkällA.
Elektriska egenskaper: Styrspänningsområdet är typiskt 90–250 VAC. Switchspänningsområdet (lastsidan) är 24–280 VAC. Den exakta switchströmmen beror på vald modell inom serien (t.ex. 10A, 25A, 40A och uppåt).
Användningsområden: Lämplig för industrins automationsstyrkretsar, effektstyrning i värme- och kylsystem samt andra tillämpningar där snabb, tyst och slittålig switchning krävs utan begränsningar från mekaniska kontakter.
Tekniska specifikationer:
- SKU / beställningskod: SSR-ACAC
- Tillverkare: QLT Power
- Komponenttyp: halvledarrelä (SSR), AC-styrning / AC-switchning
- Styrspänning: 90–250 VAC
- Switchspänning: 24–280 VAC
- Uppbyggnad: inga rörliga delar, halvledarbaserad switchning
