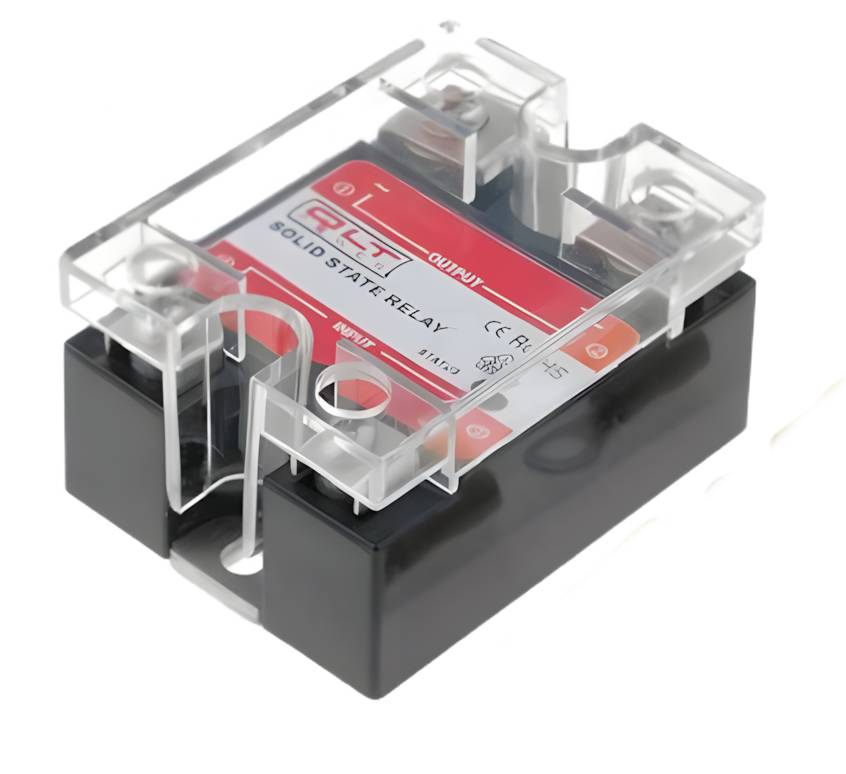

Halvledarrelä DC/AC (SSR-DCAC)
QLT Powerin tillverkade DC/AC-typens halvledarrelä (Solid State Relay, SSR) är en helt halvledarbaserad brytare där styrsignalen är likström (DC) och den brytna lasten är växelström (AC). Detta är den vanligaste och mest använda typen av SSR, eftersom DC-styrning passar direkt ihop med mikrokontrollers, PLC:er och annan lågspänd styrelektroniks utgångar.
Uppbyggnad och funktion: Halvledarreläet bryter AC-last med hjälp av halvledarkomponenter (vanligtvis triac eller antiparallellt kopplade tyristorer) utan rörliga mekaniska delar eller kontakter. Styrsidan är optoisolerad från lastsidan, vilket ger galvanisk separation mellan styrkretsen och effektkretsen. Konstruktionen möjliggör tyst, slitfri och mycket snabb växling.
Elektriska egenskaper: Styrspänningsområdet är typiskt 4–32 VDC, vilket passar direkt för exempelvis 5V, 12V och 24V logiknivåer. Växelspänningsområdet (lastsidan) är 24–280 VAC. Den exakta brytströmmen beror på vald modell inom serien (t.ex. 10A, 25A, 40A, 80A, 100A eller till och med 300A).
Användningsområden: Särskilt lämplig för industriell automation styrd av mikrokontroller och PLC, effektstyrning av värmerelement och fläktar, dimning av belysning samt andra tillämpningar där man vill styra AC-last direkt med en lågspänd DC-styrsignal.
Tekniska data:
- SKU / orderkod: SSR-DCAC
- Tillverkare: QLT Power
- Komponenttyp: halvledarrelä (SSR), DC-styrning / AC-brytning
- Styrspänning: 4–32 VDC
- Brytspänning: 24–280 VAC
- Konstruktion: inga rörliga delar, optoisolerat, halvledarbaserad brytning
