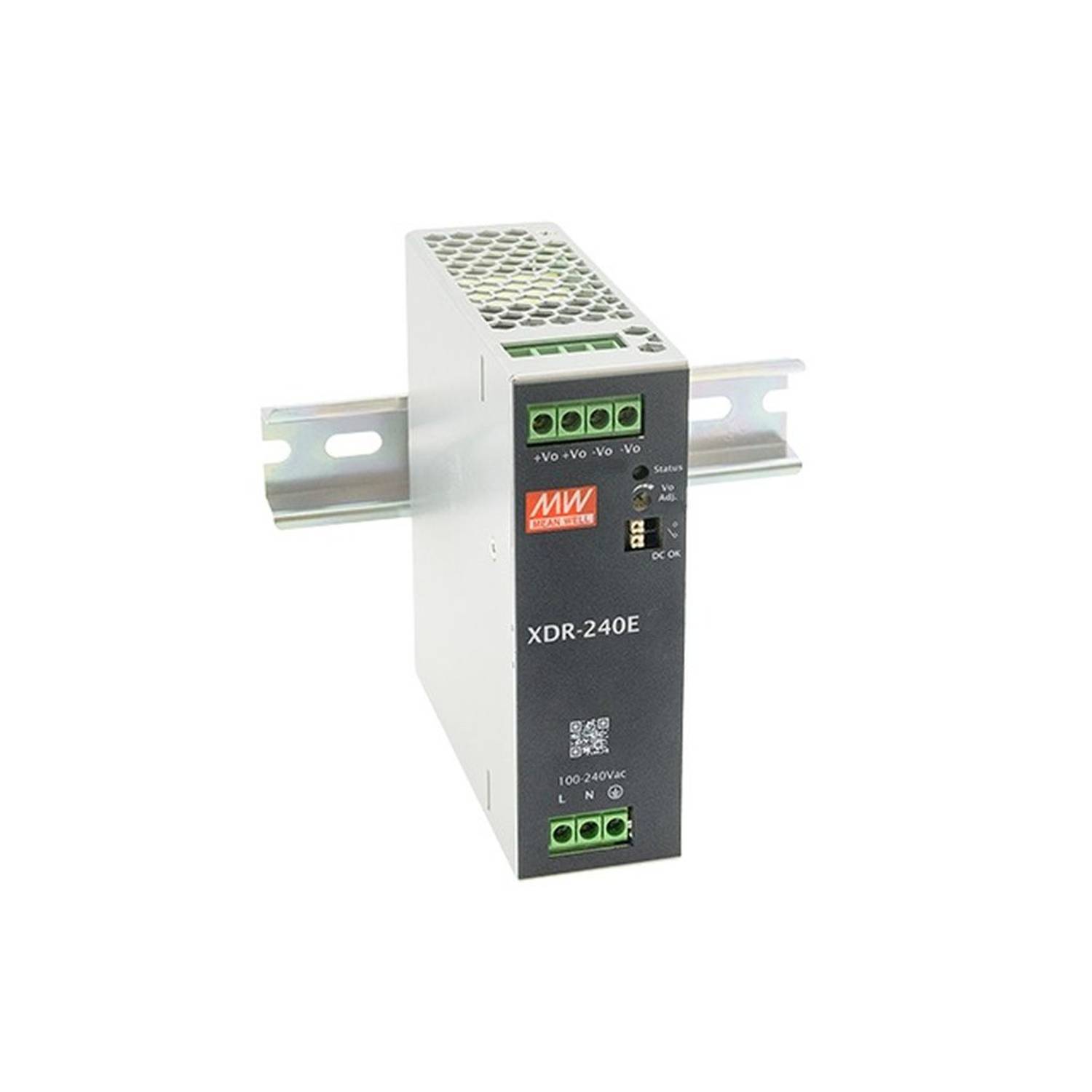

Nätaggregat XDR-240E-48 (XDR-240E-48)
XDR-240E-serien från Mean Well är ett ekonomiskt, smalt (40 mm) industrinätaggregat för DIN-skena. Denna 48V-version är seriens modell med högst spänning och kompletterar de tidigare beskrivna 12V-, 24V- och 36V-varianterna.
Konstruktion och mått: Chassit är ultratunt, bredd 40 mm, dimensioner 125 (D) × 40 (B) × 125 (H) mm. Montering sker på DIN-skena (TS35/7,5 eller TS35/15). Konstruktionen är fläktlös (fanless). Bruttovikt ca 610 g.
Elektriska egenskaper: Ingångsspänningsområdet är mycket brett, 85–264 VAC. Utgångsspänningen är 48 VDC och utgångsströmmen 5 A, maximal effekt 240 W. Verkningsgraden är upp till 95,5 %, och standbyförbrukningen är under 1 W. Inbyggd konstantströmbegränsning fungerar i hiccup-läge och återställs automatiskt när felet upphör. Inbyggd DC OK-reläkontakt möjliggör övervakning av utgångsspänningen.
Miljöbeständighet och skydd: Driftstemperaturområde är -40…+70 °C (vid full belastning högst +50 °C). Skydd inkluderar kortslutnings-, överlast-, överspännings- och överhettningsskydd. Konstruktionen är godkänd upp till 5000 meters höjd. Överspänningskategori är OVC III.
EMC-överensstämmelse: Konstruktionen uppfyller EMC-emissions- (ledande/strålande, klass B; harmonisk ström klass A) och immunitetstandarder (ESD 8kV/4kV, strålande störning, snabba transienta störningar, överspänningstransient 4kV, ledningsbundna störningar, magnetfält).
Standarder och certifieringar: Produkten uppfyller standarderna IEC/EN 62368-1 (ITE), IEC/EN 61558-1/-2-16 och UL 61010.
Användningsområden: Lämplig för industriautomation, styrsystem, elkraftutrustning, förnybar energisystem och nätverksswitchar där seriens högsta spänning (48V) krävs.
Teknisk information:
- Beställningskod / tillverkarens artikelnummer: XDR-240E-48
- Tillverkare: Mean Well
- Produktserien: XDR-240E
- Komponenttyp: DIN-skenanätaggregat, AC/DC
- Ingångsspänning: 85–264 VAC
- Utgångsspänning: 48 VDC
- Utgångsström: 5 A
- Maxeffekt: 240 W
- Verkningsgrad: upp till 95,5 %
- Standbyförbrukning: <1 W
- Driftstemperatur: -40…+70 °C (full effekt högst +50 °C)
- Mått (D×B×H): 125 × 40 × 125 mm
- Vikt: ca 610 g
- Montering: DIN-skena (TS35/7,5 eller TS35/15)
- Tilläggsfunktion: DC OK-reläkontakt
- Överspänningskategori: OVC III
- Standarder: IEC/EN 62368-1, IEC/EN 61558-1/-2-16, UL 61010
