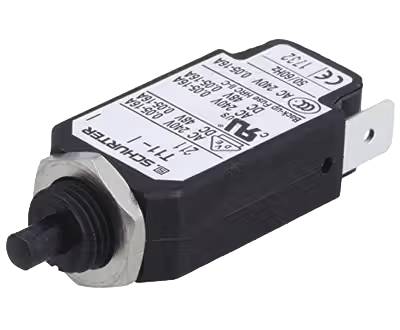

Överströmsskydd 240 VAC (Schurter T11-serien)

Schurters kompakta 1-poliga överströmskydd i T11-serien med tryckåterställningsfunktion (push-to-reset) – avsett för elverktyg, hushållsapparater, nätaggregat, laddare och industrienheter där ett återanvändbart överströmsskydd föredras framför en traditionell säkring.

Konstruktion och anslutning: Utlösningsmekanismen är av låstyp (latch type), vilket bibehåller hög kontaktkraft fram till utlöst läge. Detta förhindrar elektriskt brus orsakad av kontaktstuds och minskar risken för kontaktorsvetsning som kan förekomma i fjäderbaserade mekanismer. Överström upptäcks av en bimetallisk temperatursensor som är immun mot stora startströmspikar och linjetransienter. Alla T11-enheter är positivt frigående (positively trip-free): kontakterna öppnar och förblir öppna vid överström och kan inte hållas stängda eller stängas automatiskt. Anslutningen är en snabbkontakt 6,3 × 0,8 mm och serien finns i flera monteringsutföranden (gängad hals, infällbar, panelmontering).

Elektriska egenskaper: Märkspänning är 240 VAC och 48 VDC. Märkströmområdet är 0,05–16 A beroende på modell.

Miljöbeständighet: Driftstemperaturområde är -5…+60 °C.

Godkännanden: UL-godkänd, VDE-godkänd och CCC-certifierad. Produkten är RoHS-kompatibel.

Tekniska uppgifter:

• Serier: T11 (Schurter), flera strömvärden (bl.a. 2, 3, 5 och 10 A)
• Tillverkare: Schurter Electronic Components
• Poltal: 1-polig (SPST)
• Märkspänning: 240 VAC / 48 VDC
• Märkströmområde: 0,05–16 A
• Funktionstyp: termisk, bimetallisk överströmdetektion, låstypens utlösning
• Återställningssätt: tryckåterställning (push-to-reset), positivt trip-free
• Anslutning: snabbkontakt 6,3 × 0,8 mm
• Fäste: flera alternativ (gängad hals, infällbar, panelmontage)
• Driftstemperaturområde: -5…+60 °C
• Efterlevnad: RoHS
• Godkännanden: UL, VDE, CCC

Kompatibilitet: T11-serien finns i flera mekaniska varianter (t.ex. T11-211 med gängad hals, T11-811 som infällbar variant) samt den större T13-serien för högre strömvärden.
