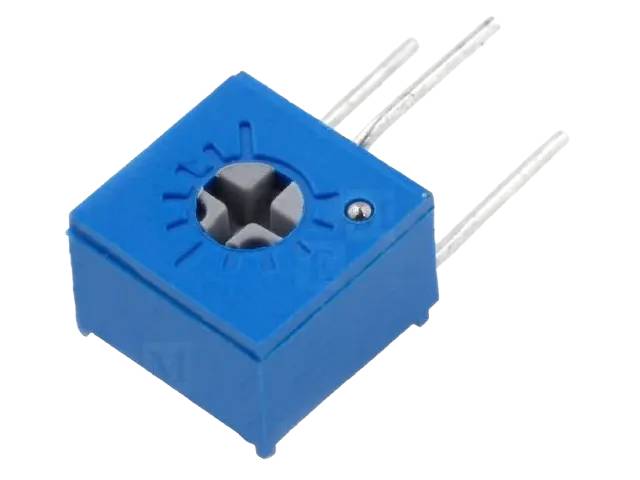

Cermet-trimmerpotentiometer vertikal modell (0,25W) (T75W)
T75-seriens trimmerpotentiometer tillverkat av SR Passives är en enkelt varv, industriklassad tät (sealed) cermet-trimmer. Denna "W" stilkod är en sid-/vertikal justeringsversion (side adjust) som lämpar sig för kretskortmontering där justeringsskruven måste vara åtkomlig från komponentens sida ovanför kretskortets nivå.
Konstruktion och material: Det resistiva elementet är av cermet-material. Konstruktionen är tätad, vilket skyddar mot lödning- och rengöringsprocesser. Effektivt justeringsområde är 260° ±10°.
Elektriska egenskaper: Resistansområdet är 10 Ω – 5 MΩ, standardtolerans ±10 % (±20 % för 10 Ω). Absolut minimiresistans är högst 10 Ω (för värden 100 Ω–1 kΩ) eller ≤1 %R (för värden över 1 kΩ). Märkeffekt är 0,25 W (+70 °C), sjunkande till 0 W vid +125 °C (max. 315 V). Spänningshållfasthet är 220 VDC. Isolationsresistans är ≥1 GΩ (500 VAC). Temperaturkoefficient är ±200 ppm/°C (±100 ppm/°C på beställning).
Mekaniska egenskaper: Startmomentet är högst 35 mN·m. Standardförpackning är 50 st/rör.
Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -55…+125 °C. Vid temperaturcykeltest (5 cykler) är resistansförändringen högst ±5 %R. Vibrationsbeständighet är 10–500 Hz (0,75 mm, 6 h, ΔR≤5 %R). Stötbeständighet är 390 m/s² (4000 cykler, ΔR≤5 %R). Elektrisk livslängd (0,25 W, 70 °C, 1000 h) medför högst ±10 %R förändring. Rotationsbeständighet är 200 varv (ΔR≤10 %R).
Standarder: Produkten är RoHS-kompatibel.
Teknisk information:
- SKU / beställningskod: T75W
- Tillverkare: SR Passives
- Modell: T75, stilkod W (Side Adjust)
- Komponenttyp: cermet-trimmerpotentiometer, enkelt varv, tätad
- Resistansområde: 10 Ω – 5 MΩ
- Tolerans: ±10 % (±20 % för 10 Ω)
- Effekt (+70 °C): 0,25 W
- Spänningshållfasthet: 220 VDC
- Isolationsresistans: ≥1 GΩ (500 VAC)
- Temperaturkoefficient: ±200 ppm/°C (±100 ppm/°C på beställning)
- Effektivt justeringsområde: 260°±10°
- Driftstemperatur: -55…+125 °C
- Vibrationsbeständighet: 10–500 Hz (0,75 mm, 6h)
- Stötbeständighet: 390 m/s² (4000 cykler)
- Rotationsbeständighet: 200 varv
- Startmoment: ≤35 mN·m
- Förpackning: 50 st/rör
- Standardmärkningar: RoHS
