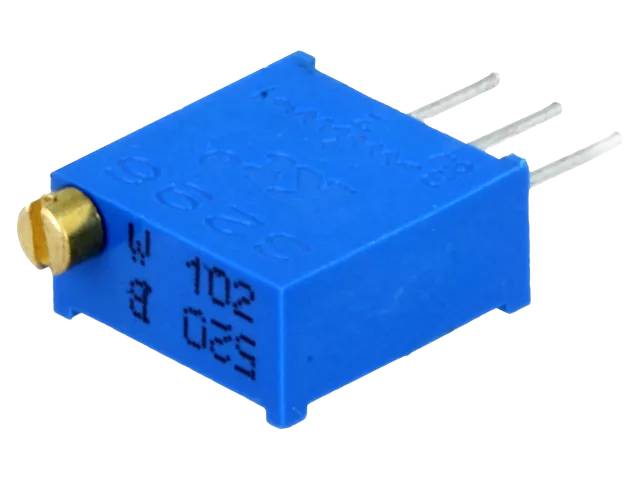

Cermet-multivändnings-trimmerpotentiometer vertikal version (0,5W) (T910W)

T910-seriens trimmerpotentiometer, tillverkad av SR Passives, är en flervändad, industriklassad förseglad (sealed) cermet-trimmer, tillgänglig i 5 olika terminaltyper. Denna "W"-stilkod är den vertikala (side/vertical adjust) versionen.

Konstruktion och material: Det resistiva elementet är av cermet-material. Konstruktionen är förseglad, vilket skyddar mot löd- och rengöringsprocesser. Effektivt justeringsområde är nominellt 28 ±2 varv, vilket möjliggör avsevärt bättre upplösning än enkla varvs T75-seriens trimmers.

Elektriska egenskaper: Resistansområdet är 10 Ω – 5 MΩ, standardtolerans ±10 % (±20 % för 10 Ω). Absolut minimiresistans är högst 10 Ω (för värden 100 Ω–1 kΩ) eller ≤1 %R (för värden över 1 kΩ). Märkeeffekt är 0,5 W (+70 °C), avtagande till 0 W vid +125 °C (max. 315 V). Spänningshållfasthet är 220 VDC. Isolationsresistans är ≥1 GΩ (100 VAC). Temperaturkoefficient är ±200 ppm/°C (±100 ppm/°C vid beställning).

Mekaniska egenskaper: Startmoment är högst 35 mN·m. Standardförpackning är 50 st/rör.

Miljöresistens och tillförlitlighet: Driftstemperaturområde är -55…+125 °C. Vid temperaturcykeltest (5 cykler) är förändring i resistans högst ±5 %R. Vibrationstålighet är 10–500 Hz (0,75 mm, 6 h, ΔR≤5 %R). Stötbeständighet är 390 m/s² (4000 cykler, ΔR≤5 %R). Elektrisk livslängd (0,5 W, 70 °C, 1000 h) ger högst ±10 %R förändring. Rotationshållbarhet är 200 varv (ΔR≤10 %R).

Standarder: Produkten är RoHS-kompatibel.

Tekniska data:

• SKU / beställningskod: T910W
• Tillverkare: SR Passives
• Modell: T910 (RKT-3296), stilkod W
• Komponenttyp: cermet-trimmerpotentiometer, multivändad (28 varv), förseglad
• Resistansområde: 10 Ω – 5 MΩ
• Tolerans: ±10 % (±20 % för 10 Ω)
• Effekt (+70 °C): 0,5 W
• Spänningshållfasthet: 220 VDC
• Isolationsresistans: ≥1 GΩ (100 VAC)
• Temperaturkoefficient: ±200 ppm/°C (±100 ppm/°C vid beställning)
• Effektivt justeringsområde: 28±2 varv
• Driftstemperatur: -55…+125 °C
• Vibrationstålighet: 10–500 Hz (0,75 mm, 6h)
• Stötbeständighet: 390 m/s² (4000 cykler)
• Rotationshållbarhet: 200 varv
• Startmoment: ≤35 mN·m
• Standardmarkeringar: RoHS
