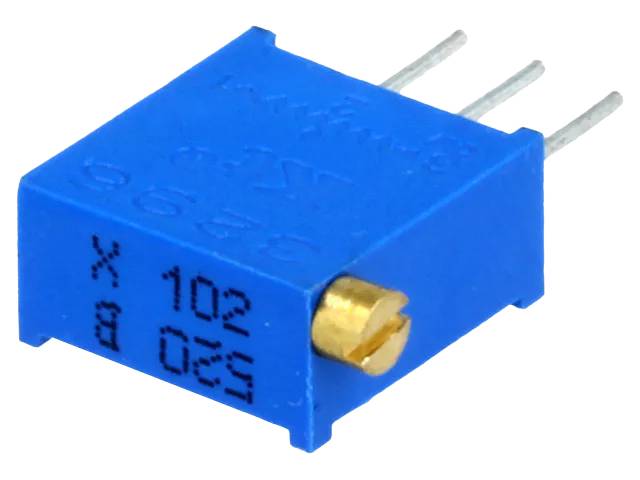

Cermet-flervarvig trimmerpotentiometer, vertikal modell (0,5W) (T910X)

T910-seriens trimmerpotentiometer från SR Passives är en flervarvig, industriklassad förseglad cermet-trimmer, tillgänglig med 5 olika terminaltyper. Denna "X"-stilkod är den vertikala versionen.

Konstruktion och material: Motståndselementet är av cermet-material. Konstruktionen är förseglad, vilket skyddar mot löd- och rengöringsprocesser. Den effektiva justeringsomfånget är nominellt 28 ±2 varv, vilket möjliggör avsevärt bättre upplösning än envarvs trimmrar i T75-serien.

Elektriska egenskaper: Resistansområdet är 10 Ω – 5 MΩ, standardtolerans ±10 % (±20 % för 10 Ω). Absolut minimiresistans är högst 10 Ω (för värden 100 Ω–1 kΩ) eller ≤1 %R (för värden över 1 kΩ). Märkströmkapacitet är 0,5 W (+70 °C), minskande till 0 W vid +125 °C (max 315 V). Spänningshållfasthet är 220 VDC. Isolationsresistans är ≥1 GΩ (100 VAC). Temperaturkoefficient är ±200 ppm/°C (±100 ppm/°C vid beställning).

Mekaniska egenskaper: Startmomentet är högst 35 mN·m. Standardförpackning är 50 st/rör.

Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -55…+125 °C. Vid temperaturväxlingstest (5 cykler) är resistansförändringen högst ±5 %R. Vibrationsbeständighet är 10–500 Hz (0,75 mm, 6 h, ΔR≤5 %R). Stötbeständighet är 390 m/s² (4000 cykler, ΔR≤5 %R). Elektrisk livslängd (0,5 W, 70 °C, 1000 h) medför högst ±10 %R förändring. Roteringsbeständighet är 200 varv (ΔR≤10 %R).

Standarder: Produkten är RoHS-kompatibel.

Tekniska data:

• SKU / beställningskod: T910X
• Tillverkare: SR Passives
• Modell: T910 (RKT-3296), stilkod X
• Komponenttyp: cermet-trimmerpotentiometer, flervarvig (28 varv), förseglad
• Resistansområde: 10 Ω – 5 MΩ
• Tolerans: ±10 % (±20 % för 10 Ω)
• Effekt (+70 °C): 0,5 W
• Spänningshållfasthet: 220 VDC
• Isolationsresistans: ≥1 GΩ (100 VAC)
• Temperaturkoefficient: ±200 ppm/°C (±100 ppm/°C vid beställning)
• Effektivt justeringsområde: 28±2 varv
• Driftstemperatur: -55…+125 °C
• Vibrationsbeständighet: 10–500 Hz (0,75 mm, 6h)
• Stötbeständighet: 390 m/s² (4000 cykler)
• Roteringsbeständighet: 200 varv
• Startmoment: ≤35 mN·m
• Standardmärkningar: RoHS
