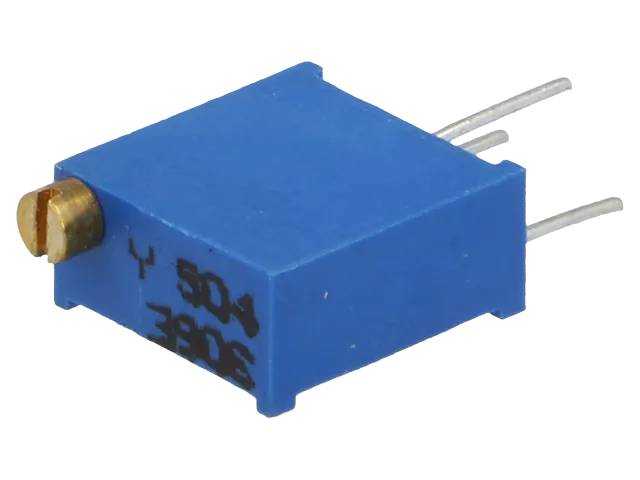

Cermet-multivarvstrimmerpotentiometer, vertikal (0,5W) (T910Y)
T910-seriens trimmerpotentiometer från SR Passives är ett flervarvs, industriklassat förseglat (sealed) cermet-trimmer, tillgängligt med 5 olika terminaltyper. Denna "Y"-stilkod avser den vertikala monteringsversionen.
Konstruktion och material: Det resistiva elementet är av cermet-material. Konstruktionen är förseglad, vilket skyddar mot löd- och rengöringsprocesser. Effektivt justeringsområde är nominellt 28 ±2 varv, vilket möjliggör avsevärt högre upplösning än envarvs-T75-seriens trimmers.
Elektriska egenskaper: Resistansområdet är 10 Ω – 5 MΩ, standardtolerans ±10 % (±20 % för 10 Ω). Absolut minimiresistans är högst 10 Ω (för värden 100 Ω–1 kΩ) eller ≤1 %R (för värden över 1 kΩ). Märkeeffekt är 0,5 W (+70 °C), minskande till 0 W vid +125 °C (max. 315 V). Spänningshållfasthet är 220 VDC. Isolationsresistans är ≥1 GΩ (100 VAC). Temperaturkoefficient är ±200 ppm/°C (±100 ppm/°C vid beställning).
Mekaniska egenskaper: Startmoment är högst 35 mN·m. Standardförpackning är 50 st/rör.
Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -55…+125 °C. Vid temperaturcykeltest (5 cykler) är förändring i resistans högst ±5 %R. Vibrationsbeständighet är 10–500 Hz (0,75 mm, 6 h, ΔR≤5 %R). Stötbeständighet är 390 m/s² (4000 cykler, ΔR≤5 %R). Elektrisk livslängdstest (0,5 W, 70 °C, 1000 h) ger högst ±10 %R förändring. Roteringsbeständighet är 200 varv (ΔR≤10 %R).
Standarder: Produkten är RoHS-kompatibel.
Teknisk information:
- SKU / beställningskod: T910Y
- Tillverkare: SR Passives
- Modell: T910 (RKT-3296), stilkod Y
- Komponenttyp: cermet-trimmerpotentiometer, flervarv (28 varv), förseglad
- Resistansområde: 10 Ω – 5 MΩ
- Tolerans: ±10 % (±20 % för 10 Ω)
- Effekt (+70 °C): 0,5 W
- Spänningshållfasthet: 220 VDC
- Isolationsresistans: ≥1 GΩ (100 VAC)
- Temperaturkoefficient: ±200 ppm/°C (±100 ppm/°C vid beställning)
- Effektivt justeringsområde: 28±2 varv
- Driftstemperatur: -55…+125 °C
- Vibrationsbeständighet: 10–500 Hz (0,75 mm, 6h)
- Stötbeständighet: 390 m/s² (4000 cykler)
- Roteringsbeständighet: 200 varv
- Startmoment: ≤35 mN·m
- Standardmärkningar: RoHS
