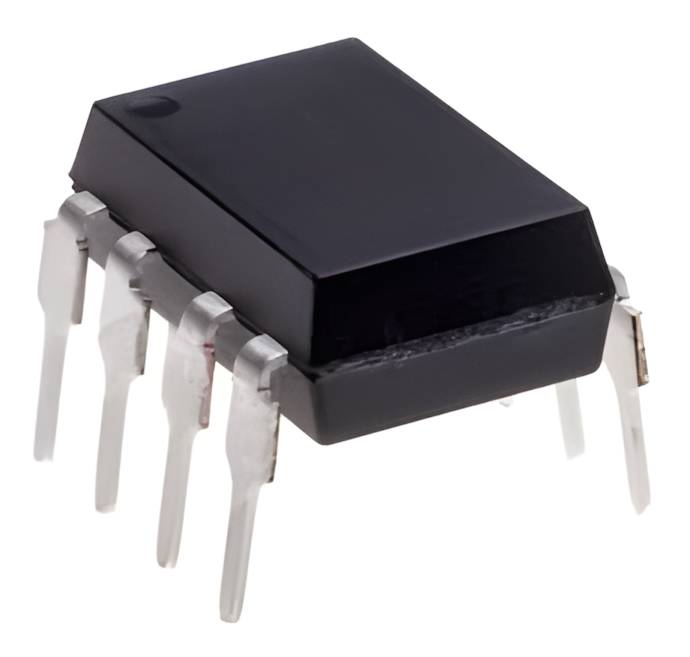

Digital temperaturgivare och termostat DIL-8 (DS1620)
Noggrann och mångsidig digital temperaturgivare som kombinerar temperaturmätning och termostatfunktion i samma 8-stifts paket. Denna komponent är särskilt utformad för system där pålitlig temperaturövervakning krävs utan komplicerade analoga kalibreringar.
DS1620 (tillverkare Maxim Integrated / Analog Devices) är en enhet av typen "Digital Thermometer and Thermostat". Den mäter temperaturen digitalt och erbjuder 9-bitars upplösning i intervallet -55 °C – +125 °C. Dess största fördel är inbyggd termostatlogik: du kan programmera givaren med övre och undre gränser (TH och TL), varvid komponenten självständigt aktiverar sina utgångar när temperaturen över- eller underskrider de inställda gränserna. Detta gör den till en smart lösning till exempel för fläktstyrning, överhettningsskydd eller värmereglering.
DS1620 kommunicerar med mikrokontrollern via en 3-ledad seriell buss, vilket sparar mikrokontrollerns I/O-stift. Eftersom givaren levererar resultatet som ett färdigt digitalt värde, elimineras behovet av ADC-omvandlare och påverkan från miljöstörningar på mätnoggrannheten minskar.
Viktigaste egenskaper:
Integrerad termostat: Programmerbara övre och undre gränser som aktiverar enhetens utgångar.
Brett temperaturområde: -55 °C ... +125 °C, noggrannhet ±0,5 °C (typisk i området 0...70 °C).
Digitalt gränssnitt: Enkel 3-ledad seriell kommunikation som lätt kan anslutas till de flesta mikrokontrollers.
Inga externa komponenter krävs: Mätningen sker helt digitalt och kräver inga externa kalibreringsmotstånd.
Låg strömförbrukning: Även lämpad för batteridrivna enheter.
Tekniska data:
Beställkod / Produktkod: DS1620
Produkttyp: Digital temperaturgivare och termostat
Kapslingstyp: DIL-8 / DIP-8 (8-pin, THT genomgående montering)
Upplösning: 9-bitars (0,5 °C steg)
Driftspänning: 2,7 V ... 5,5 V
Tillverkare: Maxim Integrated
Typiska användningsområden:
Temperaturövervakningssystem och överhettningsskydd
Övervakning av industriella processer
Smarta vitvaror och HVAC-system
Temperaturhantering i PC-komponenter
Elektroniktjänster, underhåll och prototyper som kräver precis temperatur
Tips för installation och konstruktion: DS1620 är mycket noggrann, men kom ihåg att den mäter temperaturen i sin egen kiseltbit. Om du monterar givaren nära värmeproducerande komponenter, se till att värme som leds via kretskortsspåren inte leder till felaktiga mätningar. Vi rekommenderar att använda en 100 nF filterkondensator mellan matningsstiften nära givaren för att säkerställa stabil drift. Signalledningarna som används för kommunikationen bör hållas så korta som möjligt om det finns stora elektromagnetiska störningar i omgivningen.
