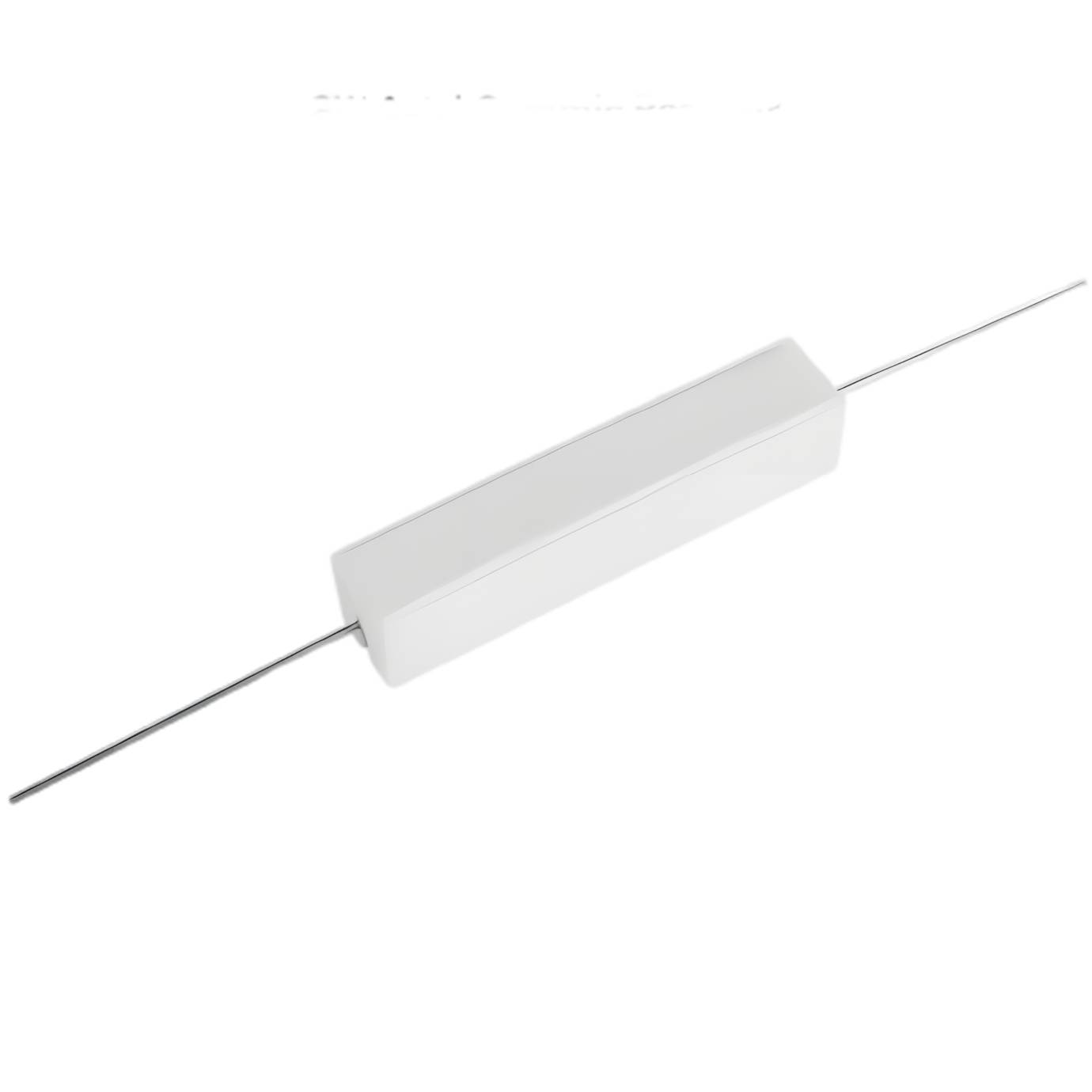

Trådmotstånd 3W 5% 1,5 kohm (3W-1K5)
Konstruktion och material
PRWC-seriens motstånd är ett axiellt trådmotstånd där det resistiva tråden är lindad runt en kropp och skyddad med en beläggning. Trådstrukturen ger god effekttålighet i förhållande till den lilla storleken, och den axiala formen passar för genomplätering (THT) både manuellt och maskinellt. Den kompakta konstruktionen sparar utrymme på kretskortet.
Elektriska egenskaper
Motståndets resistans är 1,5 kΩ med tolerans ±5 % och märkström 3 W. Temperaturkoefficienten är ±350 ppm/°C, vilket håller resistansen tillräckligt stabil vid temperaturvariationer i typiska effektoch styrkretsar. Resistansvärdet 1,5 kΩ och effekten 3 W lämpar sig till exempel för spänningsdelning, lastmotstånd, urladdningskretsar samt strömbegränsning. På grund av trådkonstruktionen har motståndet induktans, så det passar bäst för lik- och nätfrekvensapplikationer samt pulslaster.
Miljötålighet
Full effektutnyttjande kräver tillräcklig luftcirkulation runt motståndet, eftersom kroppen blir varm vid 3 W effekt i drift. Vid montering, planera utrymme till intilliggande komponenter och undvik tät packning intill värmekänsliga delar.
Användningsområden
Strömförsörjningar, styr- och elektronik, mät- och skyddskretsar, lastmotstånd och allmänna 3 W-applikationer. Serien finns även i andra resistans- och effektvärden.
Tekniska uppgifter
- Tillverkarserie: PRWC
- Produktkod (SKU): 3W-1K5
- Typ: Trådmotstånd
- Resistans: 1,5 kΩ (1500 Ω)
- Tolerans: ±5 %
- Märkström: 3 W
- Temperaturkoefficient: ±350 ppm/°C
- Kapslingsform: Axiell
