Trådresistor 7W 5% 18 kohm (7W-18K)

Konstruktion och material

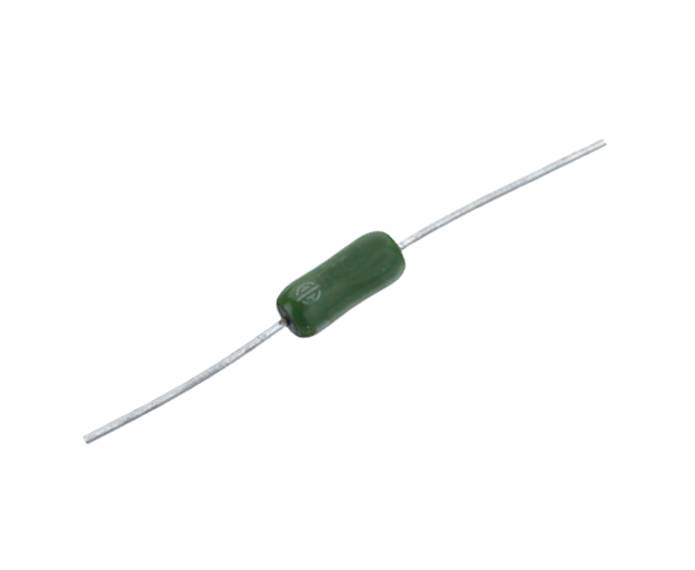

Vishay G204-seriens resistor är en högeffekts trådresistor vars kropp är skyddad med beläggning. Kroppen har en diameter på 8,5 mm och erbjuder 7 W effektuthållighet i ett litet format. Resistor monteras genom hålmontering (THT) och passar för kretsar med hög värmeutveckling.

Elektriska egenskaper
Resistansvärdet är 18 kΩ med tolerans ±5 % och nominell effekt 7 W. Spänningsbeständigheten är 350 V AC och temperaturkoefficienten är 100...180 ppm/K, vilket håller värdet stabilt vid temperaturförändringar. Resistansvärdet och den höga effektuthålligheten gör resistorn lämplig för last-, fördröjnings- och urladdningskretsar samt strömbegränsning. På grund av trådresistors konstruktion finns en induktans, så den lämpar sig bäst för lik- och nätfrekvensapplikationer samt pulslaster.

Miljöbeständighet
Driftstemperaturområdet är brett, -55...+350 °C, så resistorn tål krävande temperaturförhållanden och hög värmebelastning. För att utnyttja full effekt krävs dock tillräcklig luftcirkulation runt resistorn eftersom kroppen blir varm vid 7 W.

Användningsområden
Strömförsörjningar, motorstyrning, batteriladdare, urladdningskretsar och lastresistorer i applikationer där en värmetålig effektresistor behövs. Serien finns även i andra resistansvärden.

Tekniska data

• Tillverkare: Vishay
• Tillverkarserie: G204 (G240719)
• Tillverkarens produktkod: G24071931802J7A000
• Produktkod (SKU): 7W-18K
• Typ: Trådresistor
• Resistans: 18 kΩ
• Tolerans: ±5 %
• Nominell effekt: 7 W
• Spänningsbeständighet: 350 V AC
• Temperaturkoefficient: 100...180 ppm/K
• Driftstemperatur: -55...+350 °C
• Montering: Genomgående montering (THT)
• Kroppsdiameter: 8,5 mm
• Kroppslängd: cirka 20,5 mm
