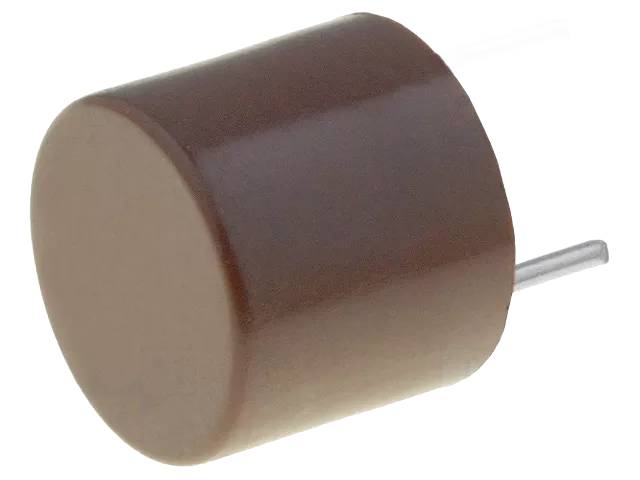

Småsäkringar snabba (TR5-serien)
Radialledande snabbsäkring i TR5-serien – en subminiatyrsäkering enligt IEC 60127-3 som sparar kretskortsutrymme jämfört med traditionell glassäkring. Serien är lämplig för batteriladdare, konsumentelektronik, nätaggregat och industristyrningar.
Konstruktion och anslutning: Höljet och ändlocken är av glasfiberförstärkt polyamid och de runda ledarna är tennpläterad koppar, pinavstånd 5,08 mm. Säkringen finns med både långa och korta ledare, för direktlödning eller hållarfäste.
Elektriska egenskaper: Märkspänningen är 250 VAC och märkbärförmågan varierar från 40 mA till 6,3 A beroende på utförande. Funktionskaraktären är snabb (fast-acting): säkringen löser utan betydande fördröjning vid överbelastning och kortslutning, vilket gör serien lämplig för skydd av känslig elektronik utan krav på att klara startströmspikar.
Isolering och miljötålighet: Driftstemperaturområdet är -40…+85 °C. Konstruktionen är vibrations- och stöttålig (shock safe casing). Löddningsbeständigheten motsvarar nivån för andra serier med samma formfaktor (TR5).
Godkännanden: Serien är erkänd enligt UL/CSA/NMX 248-1 och UL/CSA/NMX 248-14. Produkten är halogenfri, blyfri och RoHS-kompatibel.
Tekniska data:
- Modellserie: TR5 (370-serien eller motsvarande), flera strömvärden (bl.a. 0,5, 1, 2 och 5 A)
- Märkspänning: 250 VAC
- Märkströmområde: 40 mA–6,3 A
- Funktionskaraktär: snabb (fast-acting), IEC 60127-3
- Höljesmaterial: glasfiberförstärkt polyamid
- Ledarmaterial: tennpläterad koppar, pinavstånd 5,08 mm
- Driftstemperaturområde: -40…+85 °C
- Överensstämmelse: RoHS, halogenfri, blyfri
- Godkännanden: UL/CSA/NMX 248-1, UL/CSA/NMX 248-14
Kompatibilitet: Samma TR5-form finns även i en långsam (Time-Lag) version för applikationer som kräver tålmodighet för startströmspikar.
