Långsamma små säkringar (TR5-serien)

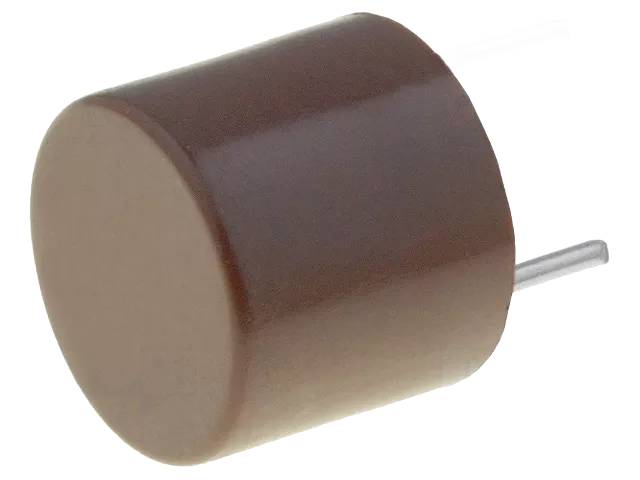

TR5-seriens radiella ledarsäkring med tidsfördröjning (Time-Lag) – subminiatyrsäkring för montering direkt på kretskort (PCB) eller för hållarfäste, vilket sparar kretskortsyta jämfört med traditionella glassäkringar i tubform. Serien passar för batteriladdare, konsumentelektronik, nätdelar och industriella styrsystem.
Konstruktion och anslutning: Hölje och ändlock är av brunt glasfiberförstärkt polyamid (PA 6.6, brännbarthetsklass UL94 V-0), och runda ledare är tennpläterad koppar med avstånd mellan stift på 5,08 mm. Säkringen finns med både långa (18,8 mm) och korta (4,3 mm) ledare, för direkt lödning eller för hållarfäste. Ledarens draghållfasthet är minst 10 N.
Elektriska egenskaper: Märkspänningen är 250 VAC och märkströmområdet är 50 mA–10 A beroende på modell. Funktionskaraktären är långsam (Time-Lag): säkringen tål 200 % av märkströmmen i upp till 60 sekunder utan att lösa ut, vilket gör serien lämplig för kretsar med startströmspikar. Brytförmågan är 50 A (250 VAC).
Isolering och miljötålighet: Driftstemperaturområde är -40…+85 °C (med temperaturberoende derating-kurva). Vibrationståligheten har testats under 24 cykler (10–60 Hz, 0,75 mm amplitud; 60–2000 Hz, 10G acceleration). Lödtålighet är 260 °C / 10 s (vågsvets) eller 350 °C / 3 s (lödspets).
Godkännanden: Serien följer UL 248-14-standarden (agency file 51378 och E67006, beroende på strönområde). Produkten är halogenfri, blyfri och RoHS-kompatibel.
Tekniska data:
- Produkserie: TR5 (374-serien eller motsvarande), flera strömvärden (bl.a. 0,5, 1, 2, 5 och 10 A)
- Märkspänning: 250 VAC
- Märkströmområde: 50 mA–10 A
- Funktionskaraktär: långsam (Time-Lag), 200 % märkström ≥60 s
- Brytförmåga: 50 A (250 VAC)
- Höljesmaterial: brunt polyamid PA 6.6 (UL94 V-0)
- Ledarmaterial: tennpläterad koppar, stiftavstånd 5,08 mm
- Driftstemperaturområde: -40…+85 °C
- Lödtålighet: 260 °C/10s (vågsvets), 350 °C/3s (lödspets)
- Överensstämmelse: RoHS, halogenfri, blyfri
- Godkännanden: UL 248-14
Kompatibilitet: Samma TR5-kapsling finns även i en snabbutlösande (fast-blow) version för mer allmänna tillämpningar där tolerans mot startströmspikar inte krävs.
