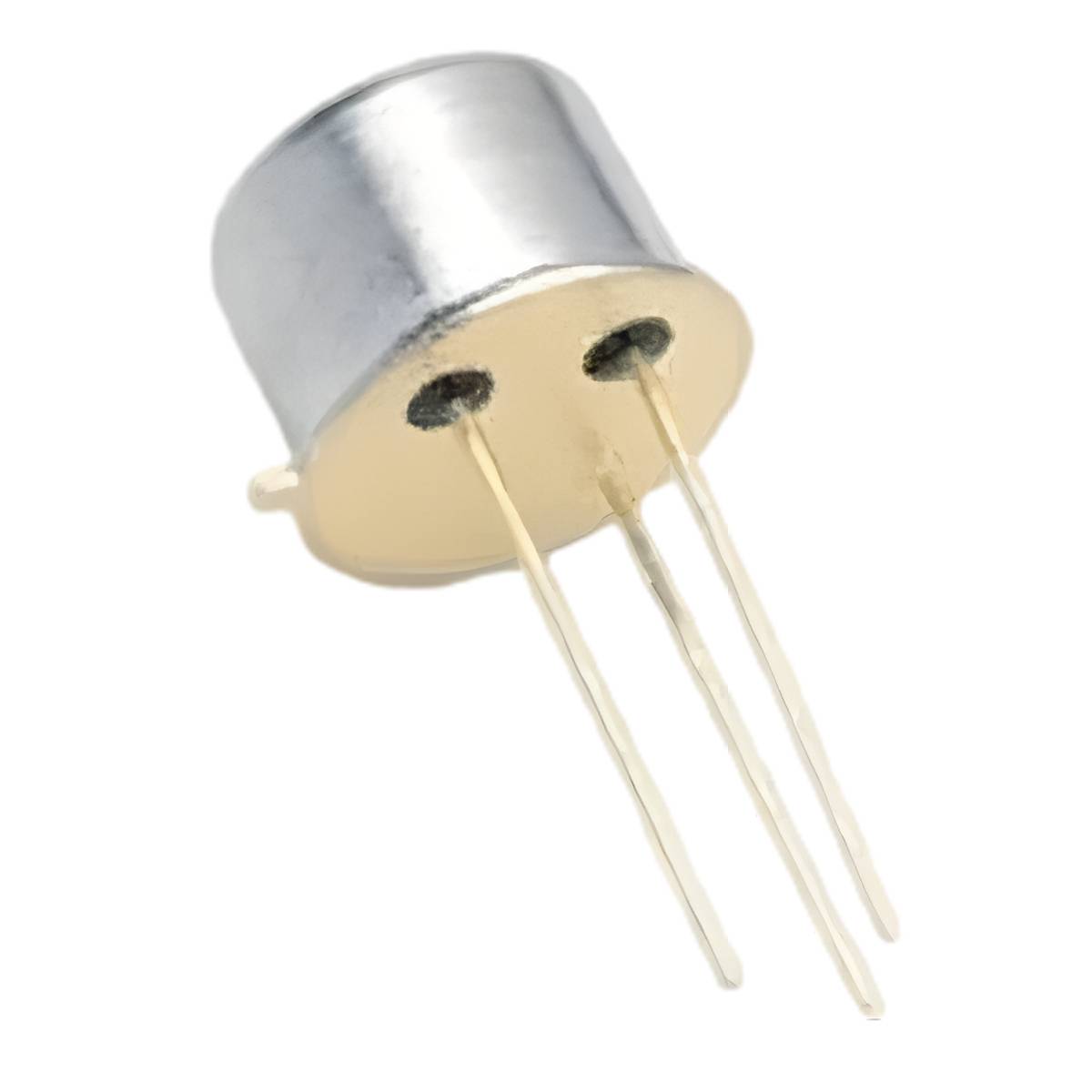

2N1893: NPN-transistor

2N1893 är en allmänt använd NPN-transistor som är utformad för applikationer som kräver höga spänningar. Den är känd för sin tillförlitlighet och används ofta i mellaneffektens switch- och förstärkarapplikationer.

Viktiga tekniska data

• Collector-Emitter-spänning (VCEO): 120 V

• Collectorström (IC): 0,5 A

• Effektförlust: 0,8 W

• Bandbredd (fT): 70 MHz

• Kapsling: TO-5 (metallhölje)

Viktigt att tänka på vid konstruktion

• Kapsling: TO-5-metallkapsel erbjuder bra hållbarhet och värmeavledning jämfört med många plastinkapslade alternativ. Metallhöljet kan vara anslutet till transistorns chassi, så kontrollera kopplingsschemat för isoleringsbehov vid användning av kylfläns.

• Spänningsbeständighet: 120 V maxspänning gör denna transistor lämplig för kretsar där driftspänningen är avsevärt högre än vanliga 5–12 V digitala kretsar.

• Effekt: 0,8 W effektförmåga begränsar transistorens användning vid mycket höga strömmar om spänningsfallet över komponenten är betydande.

Typiska användningsområden

• Förstärkare: Förstärkning av små ljudsignaler eller mätningar.

• Switchapplikationer: Styrning av reläer, små solenoider eller indikatorlampor vid högre spänningsnivåer.

• Generatorer: Oscillatorkretsar som kräver rimlig frekvensrespons.
