2N3440: NPN-effektransistor

2N3440 är en högspännings-NPN-transistor som är särskilt utformad för applikationer som kräver hög spänningshållfasthet och tillförlitlighet. Den är ett vanligt val i industriella styrsystem och enheter som arbetar vid höga driftspänningar.

Viktiga tekniska värden

• Collector-Emitter-spänning (VCEO): 250 V

• Collectorström (IC): 1 A

• Effektförlust: 1 W

• Bandbredd (fT): 15 MHz

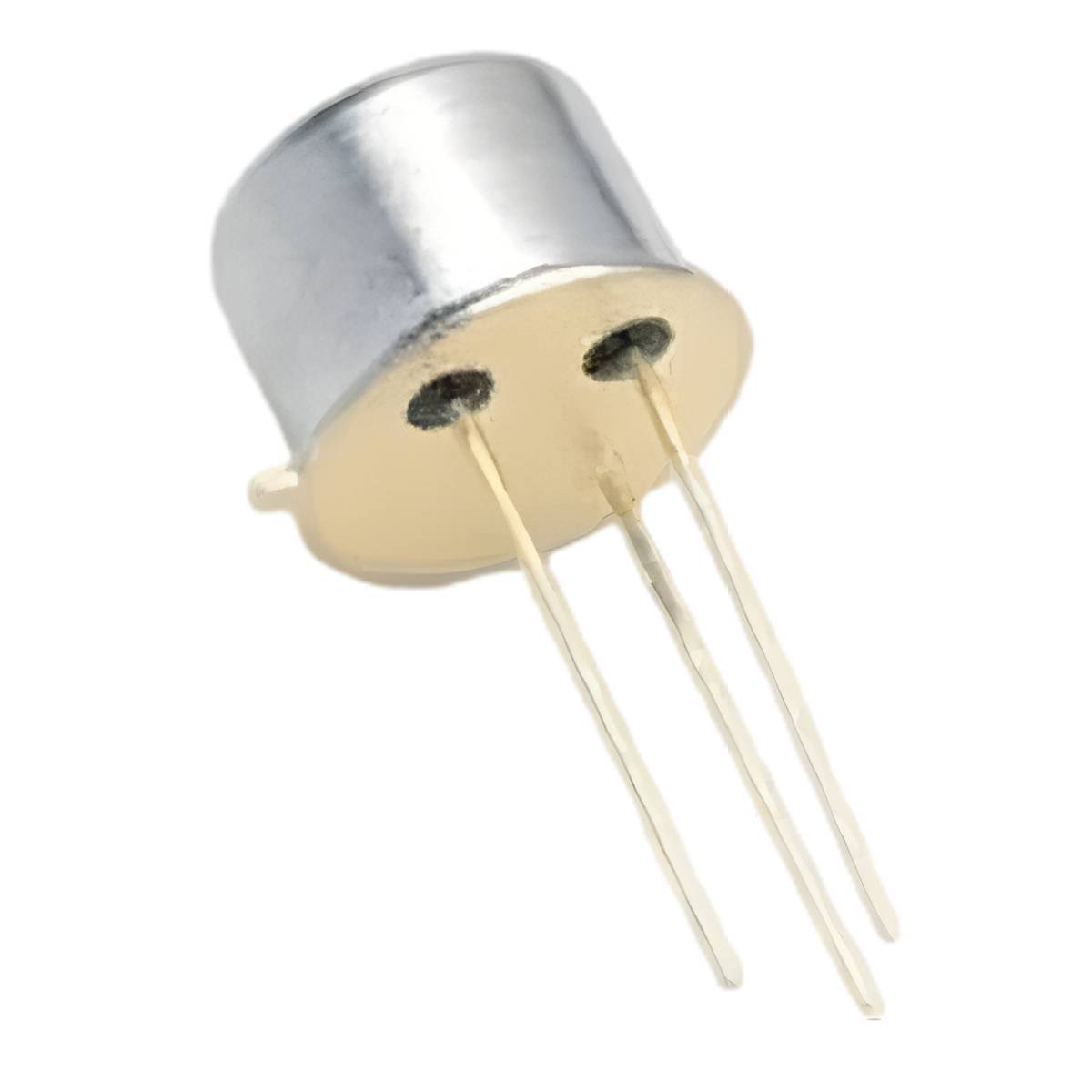

• Kapsling: TO-5 (metallkapsel)

Viktiga designöverväganden

• Spänningshållfasthet: Denna transistor tål upp till 250 V, vilket gör den lämplig som brytare i högspänningslikströmskretsar.

• Kapsling: TO-5-metallhöljet ger god hållbarhet och värmeavledning. Metallhöljet är ofta internt anslutet till Collector-anslutningen, så beakta isolering vid montering på kylfläns.

• Användningsområde: Komponenten är inte avsedd för mycket snabba switchningar; fokus ligger på hög spännings- och strömkapacitet.

Typiska användningsområden

• Industriella styrkretsar: Växlingar av högspänningsreläer eller magnetventiler.

• Strömförsörjningar: Linjestyrningskretsar som kräver ett brett spänningsområde.

• Skärmar och monitorer: Deflektionsstyrkretsar eller andra högspänningsanaloga applikationer.
