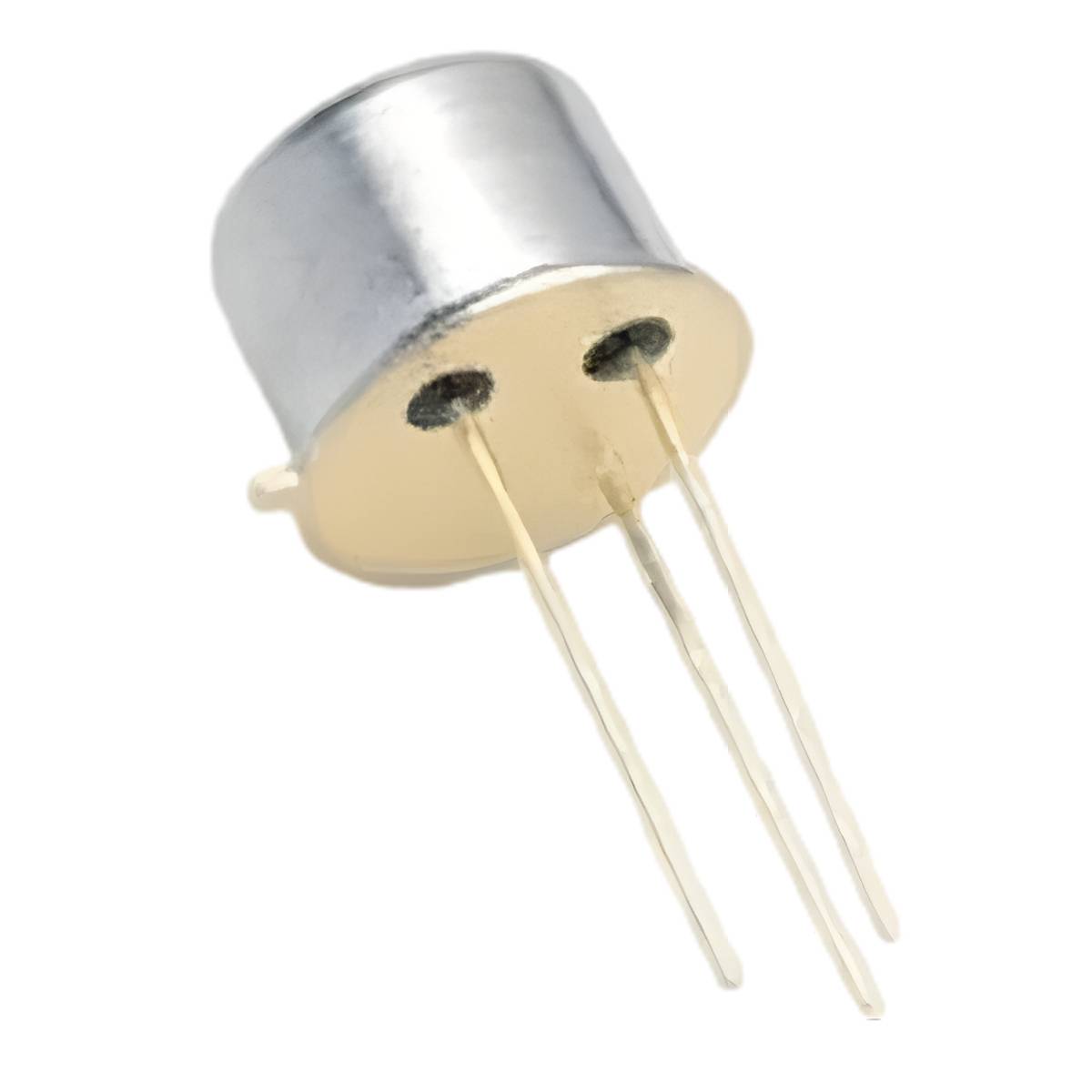

PNP-bipolärtransistor 200 V 1 A 10 W 15 MHz TO-5 (2N5415)
2N5415 är en högspännings-PNP-bipolärtransistor som är kapslad i ett metalliskt TO-5-hölje. Den är speciellt avsedd för applikationer där god spänningshållfasthet och tillförlitlighet krävs, såsom i effektförstärkare eller högspänningskopplingar.
Viktigaste tekniska värden
Collector-Emitter-spänning (VCEO): 200 V
Kontinuerlig Collector-ström (IC): 1 A
Förlusteffekt: 10 W
Överföringsfrekvens (fT): 15 MHz
Kapsling: TO-5 (metallkapsel)
Viktiga överväganden i konstruktionen
Metallkapsel (TO-5): TO-5-kapseln ger god hållbarhet och värmeavledning jämfört med plastkapslar. Observera att transistorens kapsel ofta är internt kopplad till kollektorn, så säkerställ elektrisk isolering vid behov.
Hög spänning: 200 V spänningshållfasthet kräver noggrann kretskortslayout. Säkerställ tillräckliga avstånd mellan ledare för att undvika ljusbågsrisk.
Effekthantering: 10 W förlusteffekt är en betydande värmemängd. För att avleda denna effekt krävs en lämplig kylfläns som är utformad för TO-5-kapseln.
Bipolär styrning: Som med alla BJT-transistorer styrs den via basström. Som en PNP-komponent leder den när basen dras till en lägre potential än emittern.
Typiska användningsområden
Ljudförstärkare: Användning i högspänningsljudutgångar där god linearitet krävs.
Industriella styrkretsar: Koppling av högspänningssignaler eller små laster.
DC-DC-omvandlare: Användning som switchelement i applikationer med högre spänningar.
Linjärförstärkare: Lämplig för högspänningsförstärkarsteg där måttlig bandbredd (15 MHz) krävs.
