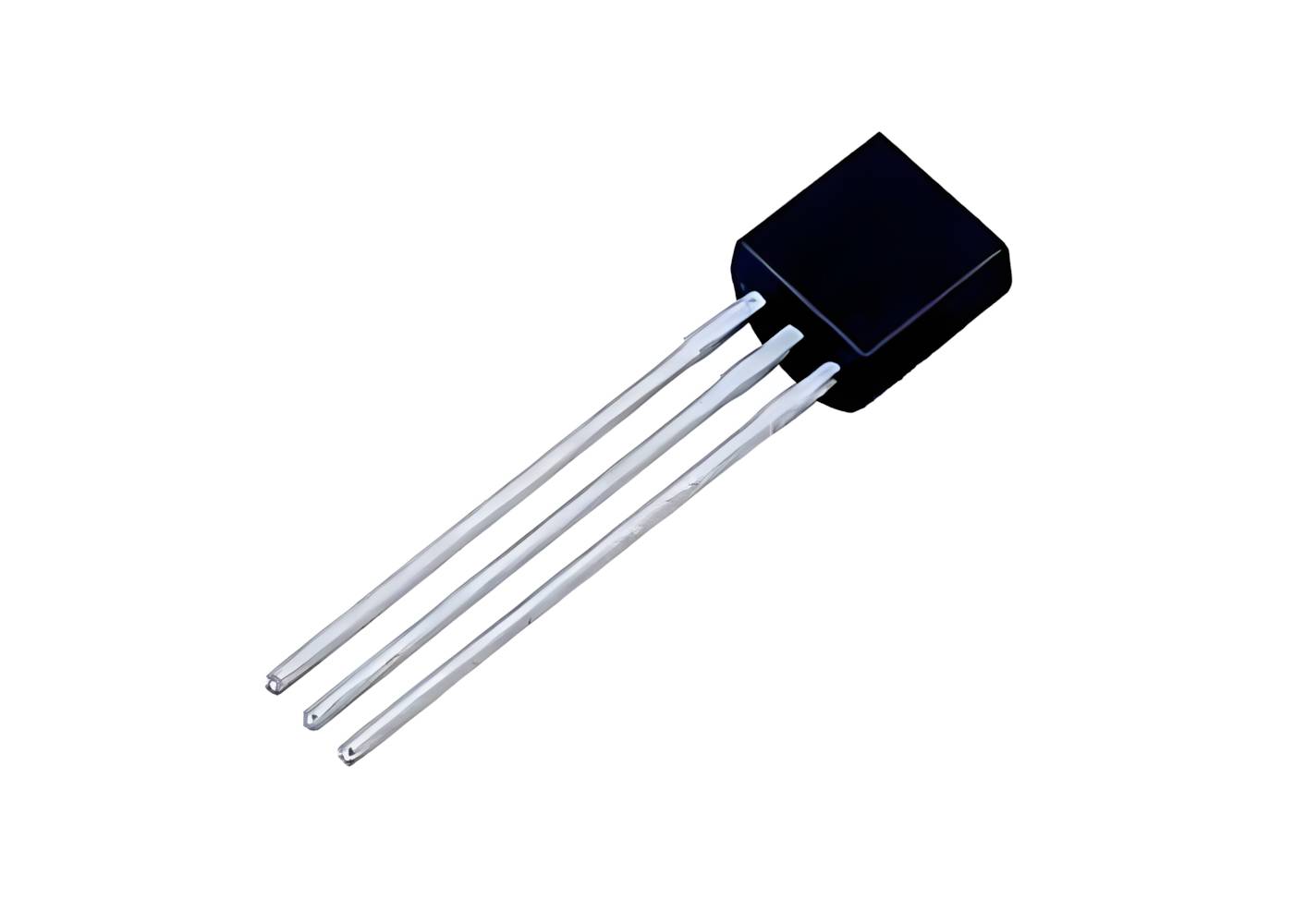

PNP-allmänt transistor 50 V 0,8 A 0,625 W 100 MHz TO-92 (BC327)

BC327 är en allmänt använd PNP-kopplad transistor, avsedd för medelstora strömmar och allmänna kopplings- eller förstärkaruppgifter. Den är mycket använd som en grundkomponent i elektronikdesign på grund av sin tillförlitlighet och goda effektegenskaper.

Viktiga tekniska värden

• Collector-Emitter-spänning (VCEO): 50 V

• Kontinuerlig Collector-ström (IC): 0,8 A

• Effektförlust: 0,625 W

• Bandbredd (fT): 100 MHz

• Kapsling: TO-92 (plastkapsling)

Viktiga designanvisningar

• Strömtålighet: BC327 kan hantera upp till 800 mA ström, vilket gör den mer kapabel än många traditionella små signaltransistorer.

• Effektförlust: 625 mW effektförlust är rimlig för en TO-92-kapsling. Om transistorn används nära maximalström, säkerställ tillräckligt luftutrymme runt komponenten eftersom kapslingen inte har en separat metallisk kylfläns.

• PNP-typ: En PNP-transistor kräver en negativ styrström (ström bort från kollektorn) för att slå på, och dess emitter är vanligtvis kopplad till en positiv potential.

Typiska användningsområden

• Styrning av reläer: Växling av små och medelstora reläer.

• Effektstyrning: Styrning av låg-effekt DC-laster (såsom LED-matriser eller små motorer).

• Ljudförstärkare: Förstärkning eller drivsteg i utgångsstadier.

• Allmän signalbehandling: Användning som strömbrytare eller förstärkare i kretsar där större strömtålighet krävs än hos grundläggande komponenter.
