2N4033: PNP-tehotransistori
2N4033 on korkeajännitteinen PNP-piitransistori, joka on suunniteltu tehonkestoon ja luotettavuuteen. Sitä käytetään laajasti sovelluksissa, joissa vaaditaan kohtuullista virrankestoa ja hyvää jännitekestoa lineaarisissa kytkennöissä.
Keskeiset tekniset arvot
Collector-Emitter-jännite (VCEO): 80 V
Collector-virta (IC): 1 A
Tehohäviö: 0,8 W

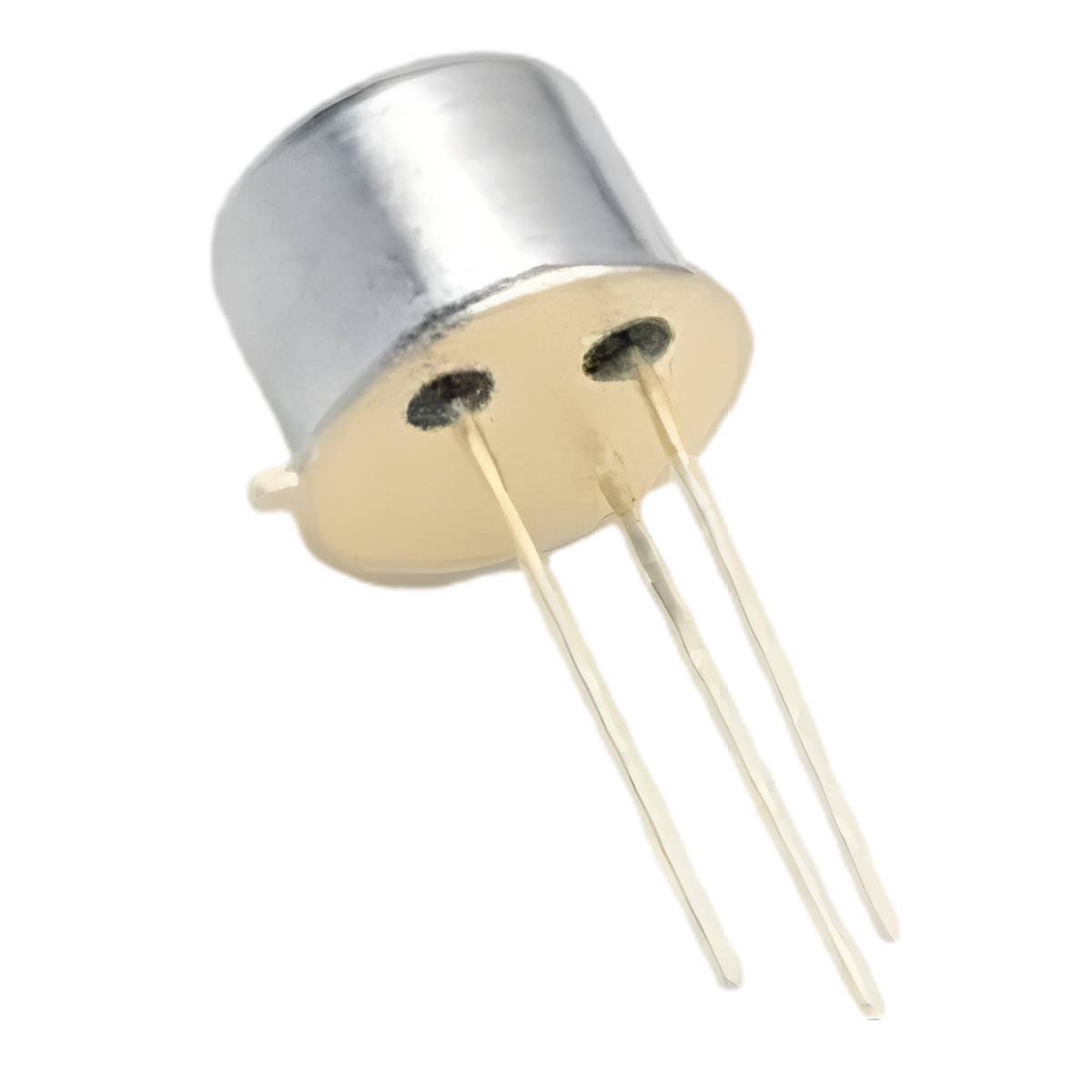

Kotelointi: TO-5 (metallikotelo)
Tärkeää huomioitavaa suunnittelussa
Kotelointi: TO-5-metallikuori on kestävä ja tarjoaa hyvän lämmönsiirron. Huomioi asennuksessa, että metallikuori voi olla kytketty sisäisesti Collector-liitäntään, mikä saattaa vaatia eristystä jäähdytyselementtiä vasten.
Tehonkesto: 0,8 W tehonkesto vaatii riittävän jäähdytyksen, jos transistoria käytetään lähellä 1 A virtaa tai korkeilla jännitteillä.
Napaisuus: Kyseessä on PNP-transistori, joten virran ohjaaminen tapahtuu kytkemällä hila (Base) negatiiviseen jännitteeseen suhteessa Emitteriin.
Tyypilliset käyttökohteet
Audiovahvistimet: Käytetään usein pääteasteissa tai vahvistinketjun välivaiheissa.
Virtalähteet: Jännitteen säätöpiirit, joissa tarvitaan PNP-tyypin transistoria.
Kytkentäsovellukset: Releiden, solenoidien tai muiden tehollisten kuormien ohjaus.
